Шевронные уплотнения

В мире промышленной гидравлики, где давления измеряются тысячами атмосфер, а цена простоя оборудования достигает колоссальных сумм, не существует компромиссных решений. Для уплотнения штоков и поршней в самых тяжелонагруженных узлах — гидравлических прессах, металлургическом оборудовании, мощных домкратах — требуется уплотнение, способное выдерживать не просто высокое, а экстремальное давление, при этом сохраняя работоспособность даже на изношенных поверхностях. Таким «спецназом» в мире уплотнений по праву считаются шевронные уплотнения из фторопласта. Компания «РезиноМир» в Москве является ведущим экспертом в проектировании и производстве этих сложных, но незаменимых компонентов, предлагая не просто серийные изделия, а инжиниринговые решения для самых критичных задач.

Что такое шевронное уплотнение и в чем его «суперсила»?

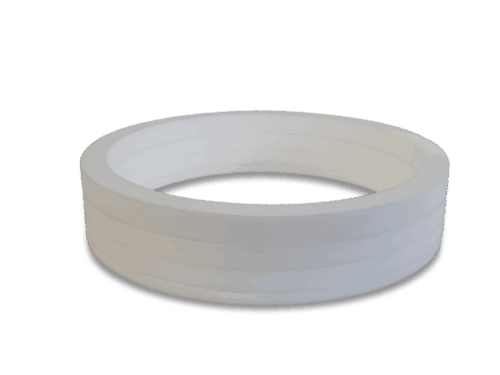

Шевронное уплотнение (согласно ГОСТ 22704-77) — это не одиночная деталь, а пакетное уплотнение, состоящее из набора специально спрофилированных колец. Свое название оно получило за характерную V-образную форму поперечного сечения манжет, напоминающую шеврон (франц. chevron).

В отличие от стандартной одиночной манжеты, которая работает за счет упругости своего материала, шевронный пакет работает по принципу «автоматического уплотнения» и распределения нагрузки. Классический пакет состоит из нескольких элементов:

1. Шевронные манжеты (V-образные кольца): Это основные уплотняющие элементы. Обычно в пакете их от 3 до 5 штук. Каждая манжета имеет две рабочие «губки». Под действием давления рабочей жидкости эти губки раскрываются и прижимаются к уплотняемым поверхностям (штоку и стенке цилиндра), создавая герметичный барьер.

2. Нажимное кольцо (опорное, «папа»): Устанавливается со стороны, противоположной давлению. Оно имеет выпуклую поверхность, которая входит в V-образный паз последней манжеты и обеспечивает правильное аксиальное поджатие всего пакета.

3. Опорное кольцо (нажимное, «мама»): Устанавливается со стороны действия давления. Оно имеет вогнутую V-образную поверхность, которая принимает первую манжету и равномерно распределяет на нее давление.

При монтаже весь пакет сжимается в осевом направлении, создавая начальное уплотнение. Когда в систему подается давление, оно проникает между манжетами, «расклинивая» их и прижимая к уплотняемым поверхностям с силой, пропорциональной давлению. Чем выше давление — тем сильнее уплотнение. Эта многоступенчатая, саморегулирующаяся система обеспечивает феноменальную надежность.

Сила фторопласта: материал для самых суровых условий

Традиционно шевронные уплотнения изготавливались из резины или прорезиненной ткани. Однако для современных задач, связанных с агрессивными средами, высокими температурами и требованиями по низкому трению, лучшим материалом является фторопласт-4 (PTFE) и его композиции.

Рекордно низкий коэффициент трения

Это ключевое преимущество фторопласта. Низкое трение обеспечивает плавное движение штока без рывков, снижает износ, уменьшает нагрев и повышает КПД гидросистемы.

Феноменальная химическая инертность

Фторопластовые шевронные уплотнения могут работать в контакте с любыми, самыми агрессивными гидравлическими жидкостями, кислотами, щелочами, растворителями, не набухая и не разрушаясь.

Невероятный температурный диапазон

Они сохраняют работоспособность в диапазоне от -200°C до +250°C, что недостижимо для любых эластомеров.

Прочность и износостойкость (особенно у композитов)

Для шевронных уплотнений, работающих под высоким давлением, используется не чистый фторопласт, а его наполненные (композиционные) марки.

Цитата ведущего инженера-гидравлика компании «РезиноМир»: «Когда к нам в Москву привозят на ремонт гидроцилиндр от 500-тонного пресса, где стандартные уплотнения «выдавливает» за неделю, мы предлагаем единственно верное решение — шевронный пакет из композитного фторопласта. Для нажимного и опорного колец мы используем фторопласт с углеволокном (Ф4К20) — он твердый и отлично держит форму. А для самих манжет — фторопласт с коксом и дисульфидом молибдена. Такой «сэндвич» обеспечивает низкое трение и высочайшую стойкость к истиранию. Это не просто ремонт, это модернизация, которая увеличивает межсервисный интервал в 5-10 раз».

Шевронные уплотнения против одиночных манжет: когда нужен «тяжеловес»?

Выбор шевронного уплотнения — это всегда осознанное инженерное решение. Давайте сравним его со стандартной гидравлической манжетой.

Вывод: Шевронные уплотнения — это безальтернативный выбор для гидравлики сверхвысокого давления, для старого или изношенного оборудования, а также для критически важных узлов, где требуется максимальная отказоустойчивость.

Производство на заказ в Москве: от ГОСТ до уникального решения

Шевронные уплотнения — это прецизионные изделия, требующие точного соответствия размерам посадочной канавки (сальника). Компания «РезиноМир» специализируется на изготовлении шевронных уплотнений по индивидуальным параметрам.

Наше производство в Москве оснащено современными токарными станками с ЧПУ, что позволяет нам:

• Соблюдать стандарты: Мы изготавливаем уплотнения, полностью соответствующие ГОСТ 22704-77.

• Работать по чертежам: Мы производим пакеты любых нестандартных размеров по чертежам заказчика.

• Осуществлять реверс-инжиниринг: Мы можем воссоздать уплотнение по изношенному образцу, сняв все размеры и подобрав оптимальный материал.

• Подбирать состав пакета: В зависимости от ваших условий, мы можем скомбинировать в одном пакете манжеты и кольца из разных композиционных материалов для достижения наилучшего результата.

Часто задаваемые вопросы (FAQ)

Сколько манжет должно быть в шевронном пакете?

Количество манжет (обычно от 3 до 5) зависит от рабочего давления и ответственности узла. Общее правило: чем выше давление, тем больше манжет. Слишком большое количество манжет (более 7-8) неоправданно увеличивает трение и габариты узла.

Можно ли заменить только одну изношенную манжету в пакете?

Категорически не рекомендуется. Пакет работает как единая система. Если износилась одна манжета, значит, остальные также близки к концу своего ресурса. Кроме того, новая манжета будет иметь иную высоту, чем «просевшие» старые, что приведет к неравномерному распределению нагрузки и быстрому выходу из строя всего пакета. При ремонте меняется весь пакет целиком.

Как правильно монтировать шевронное уплотнение?

Монтаж требует аккуратности и соблюдения технологии. Кольца и манжеты устанавливаются в сальниковую камеру последовательно. После установки всего пакета необходимо обеспечить правильное осевое поджатие с помощью нажимной втулки или крышки. Недостаточное поджатие приведет к утечке при низком давлении, а чрезмерное — к высокому трению и быстрому износу.

Можно ли заменить старое резинотканевое шевронное уплотнение на фторопластовое?

Да, это очень популярная и эффективная модернизация. Фторопластовый пакет будет служить значительно дольше, обеспечит меньшее трение и будет устойчив к современным гидравлическим жидкостям. Мы можем изготовить фторопластовый пакет точно по размерам посадочного места, рассчитанного под резинотканевый аналог.

Шевронные уплотнения из фторопласта — это решение для тех, кто ставит надежность во главу угла. Обратившись в компанию «РезиноМир», вы получите не просто изделие, а комплексное инженерное решение, подкрепленное многолетним опытом и экспертизой наших специалистов в области уплотнительных технологий.
