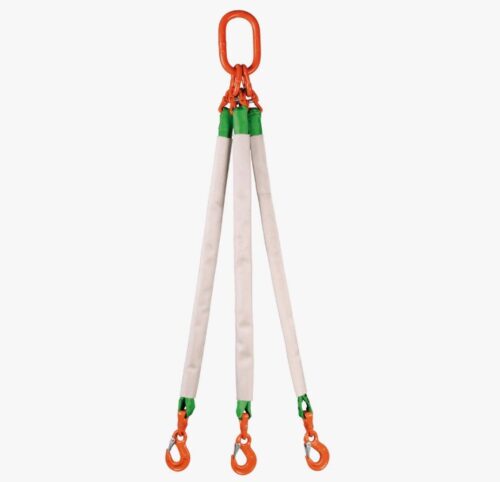

Стропы круглопрядные 3СТк

Инженерный анализ конструкции 3СТк: Статическая неопределимость и механика

В профессиональной терминологии такелажа аббревиатура 3СТк расшифровывается как «Строп Текстильный, трехветвевой, круглопрядной конструкции». Это сложная грузоподъемная система, предназначенная для работы с грузами, имеющими три точки крепления (рымы, цапфы, технологические отверстия), расположенными, как правило, под углом 120 градусов относительно центра масс.

С точки зрения теоретической механики, трехветвевой строп представляет собой статически неопределимую систему. В идеальной геометрической модели три точки опоры всегда образуют плоскость, что гарантирует устойчивость. Однако на практике, из-за неравномерности длин ветвей (даже в пределах допуска 1%) или смещения центра тяжести (ЦТ) груза, нагрузка

$Q$

распределяется по ветвям неравномерно.
Инженерная задача компании «РезиномиР» при проектировании таких изделий — обеспечить такой коэффициент запаса прочности, который компенсирует возможные перекосы и динамические рывки.

Компонентная база:

1. Главное звено (Master Link): Овальное звено с дополнительными кольцами (или без них, если калибр позволяет), изготовленное из легированной стали класса 8 (G80).

2. Ветви: Три независимых круглопрядных стропа (спансета). Каждый состоит из несущего сердечника (полиэфирный жгут) и защитного чехла-рукава.

3. Концевые элементы: Чалочные крюки с предохранительными замками, самозапирающиеся крюки (self-locking) или такелажные скобы.

Материаловедение: Полимеры и Металлургия

Надежность стропа 3СТк базируется на свойствах двух материалов: полиэтилентерефталата (PES) и термообработанной стали.

1. Полиэфирный сердечник: Молекулярная физика прочности

Сердечник каждой ветви формируется из непрерывной мультифиламентной нити.

• Химическая структура: Полиэстер — это гетероцепной полимер. Наличие полярных сложноэфирных групп (–CO–O–) обеспечивает сильное межмолекулярное взаимодействие, что придает волокну высокую прочность на разрыв (до 80 сН/текс) и высокий начальный модуль упругости.

• Ориентационное вытягивание: В процессе производства нити макромолекулы ориентируются вдоль оси волокна. Это минимизирует остаточные деформации. Под нагрузкой строп работает в упругой зоне (Закон Гука

  $\sigma =E\cdot \epsilon$

  ), удлиняясь не более чем на 3-4% при WLL (Working Load Limit).

• Морозостойкость: Температура стеклования полиэстера значительно ниже -40°C. В климатических условиях Москвы и области материал сохраняет эластичность и не становится хрупким, в отличие от дешевого полипропилена.

2. Легированная сталь G80: Кристаллическая решетка

Фитинги (звенья и крюки) изготавливаются из стали, легированной хромом (Cr), никелем (Ni) и молибденом (Mo).

• Термообработка: Изделия подвергаются закалке и последующему отпуску. Это позволяет получить микроструктуру мелкодисперсного сорбита, обеспечивающую баланс между твердостью (устойчивость к износу в местах контакта) и ударной вязкостью.

• Хладноломкость: Критическая температура хрупкости для стали G80 сдвинута ниже -40°C, что позволяет безопасно эксплуатировать стропы 3СТк зимой на открытых площадках.

Инженерная заметка: «Применение сварки для ремонта комплектующих G80 категорически запрещено. Нагрев выше температуры отпуска (обычно 400–600°C) разрушает структуру закаленного металла, превращая его в мягкий феррит-перлит, что снижает прочность в разы».

Расчет нагрузок и углы строповки

При подъеме груза на трех ветвях инженер обязан учитывать тригонометрическую проекцию сил. Натяжение в каждой ветви

$S$

выше, чем просто

$1/3$

веса груза.

Формула расчета:

S=Qn⋅cos⁡(α)⋅kneravnS=n⋅cos(α)⋅kneravn​Q​

где:

• $Q$

  — вес груза;

• $n$

  — номинальное количество ветвей (3);

• $\alpha$

  — угол наклона ветви к вертикали;

• kneravnkneravn​

  — коэффициент неравномерности нагрузки.

Согласно ФНП (Федеральным нормам и правилам) в области промышленной безопасности, при расчете стропов 3СТк (как и 4СТк) расчетная нагрузка должна приниматься из условия, что груз удерживается только двумя ветвями. Третья ветвь считается балансировочной, лишь удерживающей груз от опрокидывания, но не несущей основной вес. Это запас надежности на случай геометрической несоосности.

Таблица 1. Зависимость грузоподъемности 3СТк от угла наклона ветвей

$\beta$

Если вам необходимо поднимать груз, где угол между ветвями превышает 120 градусов, вы должны заказать траверсу, а не использовать многоветвевой строп.

Техническое описание и преимущества конструкции 3СТк

Для начальника участка или главного инженера важно понимать эксплуатационные выгоды. Вот объективное описание и преимущества трехветвевых круглопрядных стропов перед цепными (3СЦ) или канатными (3СК):

1. Малый собственный вес: Строп 3СТк г/п 10 тонн весит в 5-7 раз меньше цепного аналога. Это позволяет одному стропальщику производить навеску на кран без помощи вспомогательных механизмов.

2. Эффект демпфирования: За счет упругости полиэфирного сердечника строп гасит энергию микроударов и вибраций при работе крана, снижая пиковые нагрузки на сам груз и узлы крана.

3. Безопасность для поверхности: Мягкий рукав не оставляет следов на окрашенных, полированных или мягких (медных, алюминиевых) деталях.

4. Ремонтопригодность: Конструкция является сборно-разборной. При повреждении чехла одной из ветвей, нет необходимости списывать весь «паук». Достаточно купить одну сменную ветвь круглопрядного стропа соответствующей длины и тоннажа, и заменить её через соединительное звено.

Специфика эксплуатации в Москве и области

Работа в московском регионе накладывает отпечаток на долговечность текстильной оснастки:

1. Химическая агрессия: Зимой стропы контактируют со снегом, насыщенным хлоридами и реагентами. Полиэстер химически стоек к этим соединениям, однако кристаллы солей, высыхая внутри волокон чехла, могут работать как абразив. Рекомендуется периодическая промывка стропов.

2. УФ-излучение: Несмотря на пасмурную погоду, ультрафиолет активен. Чехол защищает силовой сердечник, но сам деградирует со временем. При хранении на открытом воздухе ресурс чехла сокращается на 10-15% в год.

3. Логистические риски: При транспортировке грузов по МКАД и ТТК часто используются стяжные ремни, но для погрузки/разгрузки нужны именно стропы. 3СТк — идеальное решение для перегрузки бетонных колец (имеют 3 уха) и специфического оборудования.

Таблица 2. Сравнительный анализ стропов 3СТк и 3СЦ (Цепных)

Производственный процесс и контроль в «РезиномиР»

Изготовление стропов 3СТк регламентируется РД 24-СЗК-01-01. В компании «РезиномиР» мы реализуем следующий техпроцесс:

1. Расчет сердечника: Линейная плотность нити (текс) пересчитывается в количество витков для обеспечения запаса прочности 7:1 для каждой ветви.

2. Намотка и чехление: Производится на станках с контролем натяжения.

3. Сборка: Ветви соединяются с главным звеном и крюками через соединители типа «бабочка». Важный момент: правильная ориентация штифтов и фиксаторов.

4. Испытания: Выборочная проверка из партии на разрывном стенде с нагрузкой

   $K=7$

   и поштучная проверка нагрузкой

   $1.25\times WLL$

   (статическое испытание).

Важно знать: «Чехол круглопрядного стропа не является несущим элементом. Если чехол порван, но сердечник визуально цел, строп все равно подлежит выбраковке, так как нарушена защита силовых нитей от внешних воздействий и рассыпания пучка».

FAQ: Ответы инженера на технические вопросы

Вопрос: Почему для 3СТк используется главное звено с дополнительными кольцами?
Ответ: Это необходимо для правильной геометрии распределения сил. Если повесить три ветви на одно звено, они будут накладываться друг на друга, создавая концентраторы напряжений и зажимая друг друга. Использование переходных колец разводит ветви, обеспечивая их свободную ориентацию по вектору нагрузки.

Вопрос: Можно ли использовать строп 3СТк как 2СТк, если одна ветвь не нужна?
Ответ: Да, это допускается, но с соблюдением правил: свободная ветвь должна быть надежно закреплена на верхнем звене (завешена обратно), чтобы она не цеплялась за предметы при перемещении крана. Расчет грузоподъемности при этом ведется как для двухветвевого стропа с учетом фактических углов.

Вопрос: Как защитить 3СТк от острых кромок груза?
Ответ: Полиэстер мгновенно режется об острую кромку под нагрузкой. Обязательно купить полиуретановые (PU) накладки или подвижные чехлы. Также можно использовать угловые протекторы (пластиковые или магнитные), которые устанавливаются на сам груз.

Вопрос: Что делать, если бирка не читается?
Ответ: Согласно ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», строп без бирки или с нечитаемой маркировкой эксплуатации не подлежит. Мы дублируем информацию на чехле, но бирка первична. В «РезиномиР» мы можем провести переосвидетельствование (испытание) вашего стропа и выдать новую бирку с паспортом, если состояние стропа это позволяет.

Коммерческое предложение и заказ

Инженерная безопасность не терпит дилетантства. Стропы 3СТк — это оборудование для профессионалов, понимающих физику процесса подъема сложных грузов.

Компания «РезиномиР» предлагает:

• Изготовление за 24 часа: Мы держим запас комплектующих и полиэфирной нити в Москве.

• Честная цена: Стоимость складывается из материала и трудозатрат, без наценок посредников.

• Кастомизация: Изготовим ветви разной длины, установим специальные захваты (для бочек, листового металла) вместо стандартных крюков.

Чтобы заказать строп 3СТк, сообщите нам вес груза, расположение точек крепления и высоту подъема (для расчета длины ветвей и соблюдения углов < 90°). Мы предоставим чертеж и спецификацию. Доверяйте подъем профессионалам.
