Инженерный анализ системы 4СТк: Проблема статической неопределимости

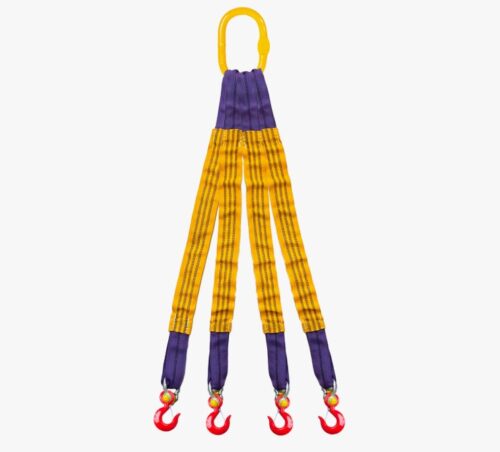

В профессиональной среде грузоподъемное приспособление 4СТк (Строп Текстильный, четырехветвевой, круглопрядный) часто называют «текстильным пауком». Это сложная пространственная система, предназначенная для подъема грузов за четыре точки крепления (фитинги контейнеров, проушины рам, технологические отверстия плит).

С точки зрения теоретической механики и сопромата, система из четырех опор является статически неопределимой. В евклидовой геометрии плоскость задается тремя точками. Четвертая точка в реальных условиях (из-за допусков длины ветвей

$\Delta L$

, деформации груза или смещения центра масс) часто оказывается ненагруженной или, наоборот, перегруженной.

Поэтому при проектировании и расчете 4СТк инженеры компании «РезиномиР» руководствуются жестким правилом ФНП (Федеральных норм и правил): расчетная грузоподъемность четырехветвевого стропа принимается равной грузоподъемности трехветвевого. Это создает необходимый коэффициент запаса прочности (Safety Factor) на случай, если одна ветвь провиснет и нагрузка перераспределится на оставшиеся три (или даже две при диагональном вывешивании).

Конструктив изделия:

1. Сборочное звено (Master Link Assembly): Для 4-х ветвей используется звено с двумя дополнительными кольцами (Type A343/A346). Это необходимо для кинематической свободы ветвей, чтобы они не «душили» друг друга под нагрузкой.

2. Ветви: Четыре автономных круглопрядных стропа. Несущий элемент — кольцевой пучок полиэфирных нитей.

3. Соединительные звенья: Класс 8 (G80), тип «бабочка», обеспечивающие шарнирное соединение мягкого текстиля с жестким металлом.

4. Грузозахватные органы: Крюки (SALKH, SALK) или такелажные скобы.

Полимерное материаловедение: Полиэтилентерефталат (PES)

Основа надежности стропа 4СТк — физико-химические свойства материала сердечника. Мы используем высокомодульный полиэстер (PES).

1. Молекулярная архитектура и Закон Гука
Полиэфирное волокно — это продукт поликонденсации. Его макромолекулы имеют высокую степень кристалличности. В процессе производства (волочения) длинные молекулярные цепи ориентируются вдоль оси нити.
При приложении нагрузки

$F$

, материал работает в зоне упругих деформаций (линейный участок диаграммы растяжения).

$$\sigma =E\cdot \epsilon$$

где

$E$

— модуль Юнга. Для наших стропов относительное удлинение

$\epsilon$

при рабочей нагрузке (WLL) составляет 3–4%. Это идеальный показатель: он достаточно мал для точного позиционирования груза, но достаточен для демпфирования (поглощения) энергии динамического рывка (

Ekin=mv22Ekin​=2mv2​

), превращая ее в работу упругой деформации, а не в разрыв.

2. Гидрофобность и климат Москвы
В отличие от полиамида (капрона), который может впитывать до 10% воды, полиэстер гидрофобен (водопоглощение < 0.5%).

• Зимняя эксплуатация: Вода не проникает в межволоконное пространство. При замерзании (образовании льда, который расширяется на 9%) внутренние связи не разрываются. Это позволяет безопасно эксплуатировать 4СТк на открытых площадках Москвы при температурах до -40°C.

3. Стойкость к реагентам
Московские дороги обильно обрабатываются хлоридами (CaCl2, NaCl). Полиэстер химически инертен к солям и нефтепродуктам, что делает его предпочтительным материалом для логистики и автотранспорта.

Расчет нагрузок и тригонометрия строповки

Для инженера важно понимать: номинальная грузоподъемность на бирке стропа 4СТк справедлива только при угле строповки

0∘<β≤45∘0∘<β≤45∘

(угол между ветвью и вертикалью).

Сила натяжения в одной ветви

$S$

рассчитывается по формуле:

S=Qn⋅cos⁡(β)⋅KloadS=n⋅cos(β)⋅Kload​Q​

где:

• $Q$

  — масса груза;

• $n$

  — количество несущих ветвей (расчетно принимаем

  $n=3$

  согласно запасу надежности);

• $\cos (\beta )$

  — тригонометрический коэффициент. При увеличении угла косинус уменьшается, а сила натяжения растет гиперболически.

Таблица 1. Коэффициенты изменения грузоподъемности (WLL) для 4СТк

$\beta$

$2.0\times 2.1=4.2$

$2.0\times 1.5=3.0$

Инженерная заметка: «Если геометрия груза такова, что угол между ветвями превышает 90 градусов (широкий, но низкий груз), необходимо использовать линейную или пространственную траверсу. Попытка натянуть «паук» на широкий контейнер приведет к возникновению горизонтальных сил сжатия, способных деформировать стенки груза».

Техническое описание и преимущества 4СТк перед цепями

При выборе оснастки начальник участка часто стоит перед выбором: цепной паук (4СЦ) или текстильный (4СТк).
Если ваша задача — бережный подъем и эргономика, вам следует обязательно купить круглопрядный вариант.

Вот инженерное описание и преимущества:

1. Весовая эффективность: Строп 4СТк г/п 20 тонн имеет собственный вес около 40-50 кг. Аналогичный цепной строп 4СЦ весит более 200 кг. Для работы с цепью нужен вспомогательный кран или бригада из 3 человек. Текстильный строп навешивает один оператор.

2. Мягкость контакта: Круглопрядный рукав под нагрузкой становится плоским, увеличивая площадь контакта. Давление на поверхность груза (

   $P=F/A$

   ) снижается, что исключает вмятины и царапины на ответственных деталях.

3. Высокая грузоподъемность: Технология намотки позволяет создавать ветви г/п до 100 тонн и выше. 4-ветвевой строп общей грузоподъемностью 50-80 тонн — это реальность для «РезиномиР», в то время как канатные стропы таких номиналов становятся неподъемными жесткими «бревнами».

4. Безопасность при разрыве: В случае аварийного превышения нагрузки и разрыва, текстильный строп просто падает, не накапливая такой колоссальной кинетической энергии отскока («эффект хлыста»), как стальной канат.

Таблица 2. Сравнительная характеристика 4-ветвевых стропов

Производственный цикл в «РезиномиР» (Москва)

Мы не перепродаем китайские изделия, а производим стропы в собственном цеху, следуя РД 24-СЗК-01-01.

1. Входной контроль: Каждая партия полиэфирной нити проверяется на разрыв. Стальные комплектующие (G80) проходят дефектоскопию.

2. Формирование сердечника: Автоматизированная намотка с контролем натяжения. Важно, чтобы все нити в пучке имели одинаковую длину, иначе нагрузку воспримут только самые короткие, что приведет к каскадному разрыву.

3. Маркировка: Каждое изделие 4СТк комплектуется металлической биркой. На бирке выбивается:

   • Наименование производителя («РезиномиР»).

   • Грузоподъемность (WLL).

   • Длина.

   • Дата испытаний и заводской номер.

   • Знак ЕАС.

Эксплуатация и Выбраковка (Safety First)

Инженер по охране труда обязан знать критерии, при которых работа стропом 4СТк запрещена:

• Отсутствие бирки: Строп без паспорта — это просто мусор, его эксплуатация запрещена ФНП.

• Повреждение чехла: Сквозные дыры, разрывы швов, оголение сердечника.

• Узлы: Узел на ветви снижает её прочность на 50%. Развязывать затянутые узлы на текстиле практически невозможно без повреждения волокон.

• Химические ожоги: Размягчение или, наоборот, «окаменение» участков чехла.

FAQ: Ответы главного инженера на технические вопросы

Вопрос: Как выровнять длину ветвей 4СТк, если центр тяжести смещен?
Ответ: Для этих целей необходимо заказать строп с установленными укоротителями (крюки-грабберы для цепей здесь не подойдут). Для круглопрядных стропов используются специальные регулировочные звенья или комбинация с цепными вставками. Проще всего заказать строп с заведомо разной длиной ветвей под конкретный груз (по чертежу).

Вопрос: Почему нельзя цеплять крюк за крюк (самозатягивание)?
Ответ: При сцепке крюков «в замок» нагрузка прикладывается не по оси крюка (в зеве), а на его носок или боковую поверхность. Крюки не рассчитаны на изгибающий момент и боковую нагрузку. Это приведет к деформации и раскрытию крюка. Используйте скобы для соединения.

Вопрос: Какова термостойкость 4СТк?
Ответ: Рабочий диапазон: -40°C … +100°C.
При сварке рядом со стропом искры проплавляют чехол мгновенно. Если предполагаются огневые работы, необходимо использовать цепные стропы 4СЦ.

Вопрос: Нужны ли защитные чехлы для 4СТк?
Ответ: Если груз имеет кромку с радиусом меньше толщины самого стропа — защита обязательна. Полиуретановые накладки стоят копейки по сравнению со стоимостью нового стропа или (тем более) стоимостью упавшего груза.

Сотрудничество с профессионалами

Рынок такелажа в Москве переполнен, но инженерная экспертиза — редкость. Компания «РезиномиР» предлагает не просто товар, а решение задачи подъема.

• Мы рассчитываем геометрию паука под ваши габариты.

• Мы проводим испытания на стенде с выдачей протокола.

• Мы обеспечиваем складской запас фитингов G80 для оперативной сборки.

Если вам нужно заказать стропы 4СТк, которые пройдут любую проверку технадзора и прослужат долго — обращайтесь в инженерный отдел «РезиномиР». Безопасность — это точная наука.
