Стропы текстильные 1СТ

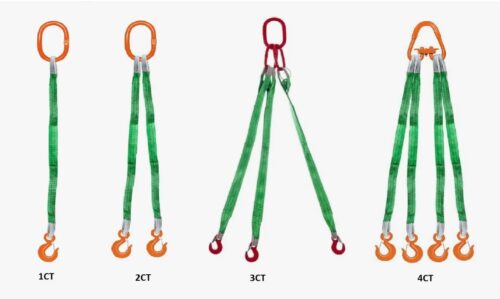

Конструктивная анатомия стропа 1СТ: Сборочная единица

В профессиональной номенклатуре грузоподъемного оборудования аббревиатура 1СТ расшифровывается как «Строп Текстильный одноветвевой». С инженерной точки зрения, это не просто отрезок ленты, а комплексная сборочная единица (Assembly), объединяющая в себе гибкость полимерного текстиля и жесткость легированной стали.

Компоновка изделия:
Строп 1СТ состоит из трех функциональных зон:

1. Верхний силовой узел: Овальное звено (Master Link) класса прочности 8 (G80), предназначенное для навески на гак крана. Размер звена подбирается исходя из калибра крюка и грузоподъемности.

2. Гибкое тело (Ветвь): Ленточный строп (СТП) с петлями на концах. Материал — тканая лента из полиэстера.

3. Нижний грузозахватный орган: Чалочный крюк с предохранительным замком, самозапирающийся крюк или такелажная скоба.

4. Соединительные элементы: Звенья типа «бабочка» (Connecting Link) или прямая сшивка ленты на фитинги (вшитый крюк).

В компании «РезиномиР» мы отдаем предпочтение разборной конструкции на соединительных звеньях. Это позволяет модульно заменять поврежденную текстильную ветвь, сохраняя дорогостоящие металлические фитинги, что снижает TCO (Total Cost of Ownership) для заказчика.

Материаловедение: Полиэтилентерефталат (PES) и Сталь G80

Надежность стропа 1СТ, который вы планируете заказать, определяется синергией двух разнородных материалов.

1. Полиэфирная лента (PES)

Основа ветви — высокопрочный полиэстер.

• Ткацкая структура: Лента изготавливается на жаккардовых станках. Несущую нагрузку воспринимают продольные нити основы (Warp), в то время как поперечные нити утка (Weft) формируют геометрию ленты и защищают основу от абразива.

• Микроструктура волокна: В процессе производства нити подвергаются горячему вытягиванию. Макромолекулы полимера ориентируются вдоль оси, степень кристалличности достигает 85%. Это обеспечивает высокую удельную прочность.

• Закон Гука: В рабочем диапазоне нагрузок (до WLL) лента работает упруго:

  $\sigma =E\cdot \epsilon$

  . Удлинение составляет 3-5%. Энергия деформации (

  $U=\int Fdx$

  ) расходуется на демпфирование динамических рывков, защищая кран и груз.

2. Легированная сталь (Grade 80)

Фитинги изготавливаются из стали, легированной марганцем (Mn), хромом (Cr) и молибденом (Mo).

• Термообработка: Закалка и высокий отпуск создают структуру сорбита. Это обеспечивает сочетание твердости (для защиты от износа в пятне контакта) и ударной вязкости (KCV

  $\ge$

  40 Дж/см² при -40°C).

• Коэффициент запаса: Для металлических элементов он составляет 4:1. Для текстильной ленты — 7:1. Общий коэффициент запаса изделия определяется по «слабому звену» в паспорте, но лента всегда имеет 7-кратный запас согласно ФНП.

Техническое описание и преимущества 1СТ

Многие инженеры задаются вопросом: зачем обязательно купить строп 1СТ (с металлом), если можно использовать простую текстильную петлю (СТП)?
Ответ кроется в эксплуатационной надежности и удобстве.

1. Защита от истирания: В стропе СТП петля изнашивается непосредственно о крюк крана. В 1СТ контакт с крюком происходит через стальное овальное звено. Сталь по стали работает годами, текстиль по стали — месяцы.

2. Универсальность захвата: Нижний крюк позволяет цеплять груз за проушины, рымы и петли, куда невозможно продеть широкую текстильную ленту.

3. Весовая эффективность: 1СТ значительно легче цепного аналога (1СЦ) и канатного (1СК).

   • Пример: Строп 1СТ г/п 5 тонн длиной 6 метров весит около 8 кг. Цепной 1СЦ аналогичных параметров — более 40 кг.

Таблица 1. Сравнительный анализ одноветвевых стропов

Расчет нагрузок и цветная дефектоскопия

Грузоподъемность стропа 1СТ определяется шириной используемой ленты и количеством слоев сшивки. Согласно стандарту DIN EN 1492-1, цвет ленты кодирует её номинал.

Таблица 2. Зависимость параметров от цвета ленты

Инженерная заметка: «В многослойных лентах «РезиномиР» мы используем сигнальные нити или внутренний слой другого цвета. Если вы видите красный корд внутри желтой ленты — это индикатор предельного износа. Такой строп подлежит немедленному изъятию из эксплуатации».

Эксплуатация в условиях Москвы: Климат и Химия

Эксплуатация в ЦФО имеет свои особенности, влияющие на жизненный цикл полиэстера.

1. Химическая стойкость: Полиэстер (PES) устойчив к кислотам, нефтепродуктам, маслам и дорожным реагентам (

   CaCl2CaCl2​

   ). Это делает его идеальным для автотранспорта и логистики на МКАД. Однако, он разрушается под действием сильных щелочей (pH > 10).

2. Гидрофобность и Мороз: Водопоглощение PES < 0.4%. Вода не проникает внутрь волокна. При замерзании стропа лед образуется только на поверхности, не разрывая структуру нити. Строп сохраняет гибкость при -40°C.

3. Ультрафиолет: При длительном хранении на солнце прочность ленты снижается. Мы используем ленту с UV-стабилизаторами, но рекомендуем хранить оснастку в закрытых помещениях или под навесом.

Производственный процесс в «РезиномиР»

Качество стропа 1СТ закладывается на этапе пошива.

1. Раскрой: Используется горячий нож (терморезка), который оплавляет края ленты, предотвращая распускание волокон.

2. Сшивка силового шва: Это самый ответственный этап. Мы используем промышленные швейные автоматы с программным управлением.

   • Тип нити: Высокопрочная полиэфирная нить.

   • Рисунок шва: Зигзаг или «квадрат с диагоналями». Задача шва — равномерно передать нагрузку с ленты на петлю без концентрации напряжений.

3. Сборка: Соединение ленты с фитингами G80 через звено-бабочку. Штифт звена фиксируется втулкой.

Выбраковка и Безопасность (ФНП)

Инженер по ТБ обязан знать критерии выбраковки стропов 1СТ. Эксплуатация запрещена, если:

• Отсутствие бирки: Бирка должна быть читаемой (WLL, заводской номер, дата). Нет бирки = мусор.

• Порезы и разрывы: Поперечные порезы ленты независимо от размера. Продольные порезы длиной более 50 мм или суммарно более 10% длины.

• Химические ожоги: Изменение цвета, расслоение волокон.

• Деформация металла: Износ зева крюка более 10%, наличие трещин, деформация звена.

FAQ: Ответы главного инженера на технические вопросы

Вопрос: В чем разница между 1СТ и ветвью ВСТ?
Ответ: Конструктивно это одно и то же. Аббревиатура 1СТ используется, когда изделие является самостоятельным стропом (имеет верхнее звено для крана). Аббревиатура ВСТ (Ветвь Стропа Текстильная) применяется, когда изделие входит в состав многоветвевого стропа (2СТ, 4СТ) или используется как запчасть.

Вопрос: Можно ли укорачивать строп 1СТ узлом?
Ответ: Категорически запрещено. Узел снижает прочность ленты на 50% и более. В месте узла волокна испытывают критические напряжения сдвига. Если нужно регулировать длину, необходимо заказать строп с установленным регулятором длины (хотя для текстиля это редкость, чаще заказывают набор стропов разной длины).

Вопрос: Нужна ли защита для ленты?
Ответ: Текстильная лента имеет низкую стойкость к поперечному резу. Если груз имеет острые кромки (

$r<d$

), использование защитных чехлов (полиуретан, ПВХ, пожарный рукав) обязательно. Без защиты строп будет срезан под нагрузкой мгновенно.

Вопрос: Как влияет температура сварки на строп?
Ответ: Искры и брызги расплавленного металла (

T>1500∘CT>1500∘C

) мгновенно прожигают полиэстер (

Tmelt≈260∘CTmelt​≈260∘C

). Если работы ведутся рядом со сваркой, используйте цепные стропы 1СЦ.

Коммерческое предложение: Инженерный подход к закупкам

Компания «РезиномиР» предлагает не просто товар, а решение для безопасного подъема.

Почему снабженцы выбирают нас:

1. Скорость: Собственный швейный цех и склад комплектующих G80 в Московской области позволяют собрать партию стропов 1СТ за 24 часа.

2. Прозрачность: Мы предоставляем паспорт качества на каждое изделие. Вы можете присутствовать при испытаниях вашей партии на разрывном стенде.

3. Честная цена: Вы платите за материал и работу, а не за логистику из Китая.

Если вам необходимо заказать стропы 1СТ для ответственных работ, свяжитесь с нашим инженерным отделом. Мы поможем подобрать правильную длину, грузоподъемность и тип крюков (с вилочным соединением или через звено). Безопасность — это точная наука, и мы владеем ей в совершенстве.
