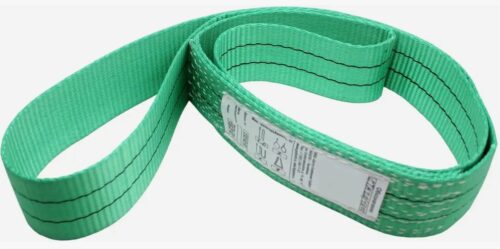

Стропы текстильные СТК

Технический регламент и эксплуатационные параметры стропов текстильных кольцевых (СТК)

1. Материаловедение и конструктивный анализ

Строп текстильный кольцевой (СТК) представляет собой замкнутую силовую оболочку, изготовленную из синтетической тканой ленты. С точки зрения топологии, это тор (в случае круглопрядных вариантов) или лента Мёбиуса (при сшивке с поворотом, что встречается реже), работающая на растяжение. Главное конструктивное отличие СТК от петлевых аналогов (СТП) — отсутствие фиксированных точек контакта с крановым крюком и грузом. Это позволяет равномерно распределять износ по всему периметру изделия (принцип ротации нагруженных зон).

1.1. Физико-химия полимерной матрицы

Инженерный отдел «РезиномиР» использует для производства СТК высокомодульный полиэфир (PES — полиэтилентерефталат). Выбор материала обусловлен требованиями сопромата к деформациям и температурной стабильности.

• Молекулярная архитектура: Полиэфирное волокно формируется методом экструзии расплава с последующей вытяжкой. В процессе вытяжки макромолекулы ориентируются вдоль оси филамента, увеличивая степень кристалличности до 65-70%. Аморфные области отвечают за эластичность (удлинение до 3-4% при рабочей нагрузке), а кристаллические ламели — за высокую разрывную прочность.

• Термомеханика: Температура стеклования (

  TgTg​

  ) PES составляет порядка

  +70∘C+70∘C

  . При превышении этого порога модуль упругости (E) начинает снижаться. Критическая деструкция наступает при

  +100∘C+100∘C

  , плавление (

  TmTm​

  ) — при

  +260∘C+260∘C

  . Для условий Москвы с зимними минимумами до

  −30∘C−30∘C

  важно, что PES не подвержен хрупкому переходу (glass transition) в рабочем диапазоне, сохраняя вязкость разрушения.

• Фотодеструкция: Ультрафиолет (UV) вызывает разрыв ковалентных связей C-C и C-H. Мы используем сырье со светостабилизаторами, однако хранение СТК на открытых площадках баз МТО без укрытия снижает их ресурс на 40% ежегодно.

1.2. Технология сшивки

«Ахиллесова пята» любого кольцевого стропа из ленты — это место стыка.

• Эпюра напряжений в шве: Стыковка ленты в кольцо производится внахлест. Швейные нити работают на срез (shear stress). Мы применяем программируемый паттерн сшивки, который распределяет нагрузку так, чтобы разрушение происходило по основному телу ленты, а не по шву. Разрывная нагрузка шва всегда проектируется с коэффициентом

  $K>1.1$

  от разрывной нагрузки ленты.

Инженерная заметка:
«Часто вижу, как механики путают СТК (ленточный кольцевой) и СТКк (круглопрядный в чехле). Это разные физические модели. Лента СТК — это монолитная структура. Круглопрядный — это пучок бесконечных нитей (пасма) в защитном рукаве. В этой статье мы разбираем именно ленточные СТК, так как они позволяют визуально контролировать целостность несущего слоя».

2. Механика строповки и векторный анализ

При эксплуатации СТК критически важно понимать тригонометрию распределения сил. Грузоподъемность (WLL) кольцевого стропа — величина переменная, зависящая от схемы строповки (mode factor).

2.1. Прямой подвес (Vertical)

При использовании стропа как одной вертикальной ветви (кольцо сплющено), нагрузка распределяется на две ветви ленты, но в нормативной документации (РД 24-СЗК-01-01) номиналом считается нагрузка на систему.

• Коэффициент нагрузки

  $M=1.0$

  .

2.2. Строповка «в люльку» (Basket Hitch)

Строп охватывает груз снизу, оба конца надеваются на крюк. Система превращается в двухветвевую.
Формула расчета допустимой массы груза:

Q=WLLnom⋅2⋅cos⁡(α)Q=WLLnom​⋅2⋅cos(α)

Где

$\alpha$

— угол отклонения ветвей от вертикали.
Если ветви вертикальны (

$\alpha =0$

), грузоподъемность возрастает в 2 раза (

$M=2.0$

). Это главное преимущество, ради которого стоит обязательно купить СТК для подъема тяжелых валов и труб.

2.3. Строповка «на удавку» (Choker Hitch)

Лента пропускается сама в себя. В точке затяжки (choke point) возникают колоссальные контактные напряжения и силы трения.

• Физика процесса: Лента изгибается с малым радиусом, внутренние волокна сжимаются, внешние — экстремально растягиваются. Плюс добавляется трение скольжения.

• Коэффициент нагрузки

  $M=0.8$

  . То есть строп г/п 10 тонн в схеме «удавка» может поднять не более 8 тонн. Игнорирование этого коэффициента — самая частая причина аварий на стройплощадках Москвы.

3. Сравнительный анализ: СТК vs СТП vs Сталь

Почему для многих задач (перемещение пачек металла, труб с изоляцией, чистовых деталей) мы рекомендуем именно кольцевую конструкцию?

Таблица 1. Сравнение эксплуатационных характеристик

$P=F/S$

4. Специфика эксплуатации в Московском регионе

Как производитель, локализованный в Москве, «РезиномиР» учитывает агрессивные факторы мегаполиса:

1. Химическая атака: Зимой дороги и промзоны обрабатываются реагентами на основе хлоридов и формиатов. Полиэфир (PES) химически стоек к кислотам и большинству солей, но уязвим к щелочам (

   $pH>10$

   ). Если ваше производство связано с щелочными растворами (например, цеха гальваники или мойки агрегатов), необходимо заказать стропы со специальной гидрофобной пропиткой.

2. Абразивный износ: Грязь с МКАД содержит микрочастицы кварца и гранита. Попадая между волокон ленты, они работают как абразив, перепиливая нити изнутри (internal abrasion).

   • Рекомендация инженера: Стропы СТК необходимо промывать теплой водой с нейтральным ПАВ минимум раз в месяц при интенсивной эксплуатации.

5. Номенклатура и технические данные (Таблица 2)

Ниже приведена таблица для подбора стропов СТК. Цена формируется исходя из ширины ленты и длины окружности (будьте внимательны при заказе: мы оперируем длиной окружности

LokrLokr​

или полезной длиной

Lpol=Lokr/2Lpol​=Lokr​/2

).

Важно знать:
В соответствии с требованиями ТР ТС 010/2011, коэффициент запаса прочности для текстильных стропов составляет 7:1. Это значит, что строп на 1 тонну рвется при 7 тоннах. Но это не значит, что на нем можно поднимать 2 тонны! Работа за пределами упругой деформации (WLL) ведет к необратимому накоплению усталости полимера и внезапному разрыву.

6. Вопросы инженеру (FAQ)

Вопрос 1: Как правильно измерять длину СТК при заказе?
Ответ инженера: Это источник 50% ошибок снабжения. В спецификации необходимо четко указывать: «Длина по кольцу» (периметр) или «Полезная длина» (в сложенном виде). Например, СТК L=4м (периметр) в работе будет иметь длину ветви 2 метра. Мы в «РезиномиР» всегда уточняем этот момент, но для ускорения процесса лучше писать:

Lokr=6000Lokr​=6000

мм.

Вопрос 2: Нужны ли защитные чехлы для СТК?
Ответ инженера: Если вы поднимаете металлопрокат, бетонные блоки с острыми гранями или необработанные детали — обязательно купить защиту. Полиэфирная нить выдерживает гигантское растяжение, но легко режется при поперечном сдвиге об острую кромку (радиус кромки < толщины ленты). Мы предлагаем подвижные чехлы из полиуретана или кевлара, которые продлевают жизнь стропа в 5-10 раз.

Вопрос 3: Как определить выбраковку СТК?
Ответ инженера: Согласно ФНП, строп изымается из эксплуатации при:

1. Наличии узлов (узел снижает прочность на 50%!).

2. Поперечных порезах или разрывах ленты.

3. Повреждении более 10% нитей основы (ворсистость).

4. Отсутствии или нечитаемости бирки (паспорта).

5. Сквозных прожогах или следах химической деструкции (изменение цвета, рыхлость).

7. Коммерческое резюме и алгоритм заказа

Компания «РезиномиР» (Москва) — это не интернет-магазин перекупщиков, а производственное предприятие. Мы гарантируем соответствие продукции РД 24-СЗК-01-01. Каждая партия проходит испытания на гидростенде.

Почему снабженцы крупных заводов выбирают наши СТК:

1. Описание и преимущества: Мы используем ленту честной плотности. Никакого «разреженного» плетения ради экономии.

2. Экономика: Благодаря кольцевой конструкции, вы получаете изделие с удвоенным ресурсом (за счет смены точек контакта) по цене, сопоставимой с петлевым стропом.

3. Скорость: Срочный пошив партии любого объема. Отгрузка со склада в Москве.

Если вам нужна надежная оснастка, а не «одноразовые ленточки», вам нужно заказать продукцию у нас.

Для получения технико-коммерческого предложения:
Направьте заявку с указанием:

• Типа (СТК).

• Требуемой грузоподъемности (WLL).

• Длины (окружности или полезной).

• Характера груза (для подбора защиты).

Инженеры «РезиномиР» проведут расчет и предоставят оптимальную спецификацию. Безопасность вашего производства — наша профессия.
