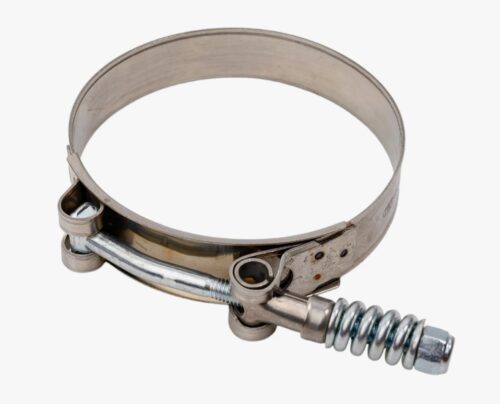

Хомут силовой с Т-болтом и пружиной W2 НЕРЖ

В мире высокопроизводительных двигателей и промышленного оборудования существуют узлы, работающие в условиях постоянных динамических нагрузок и экстремальных температурных колебаний. Системы турбонаддува, патрубки интеркулеров, магистрали охлаждения мощных дизельных генераторов — во всех этих применениях стандартные крепежные решения часто оказываются неэффективными. Под воздействием так называемого «термоциклирования» материалы расширяются и сжимаются, что приводит к ослаблению обычных хомутов и, как следствие, к потере герметичности, утечкам и снижению производительности. Именно для таких, самых сложных и ответственных задач, было разработано передовое инженерное решение — силовой хомут с Т-болтом и пружиной. Компания «РезиноМир» в Москве является вашим экспертным центром в области высокотехнологичного крепежа, предлагая не просто товар, а глубокое понимание физики процесса и гарантированную надежность каждого соединения.

Что такое силовой хомут с пружиной и в чем его гениальность?

Силовой хомут с пружиной, также известный в международной практике как «Constant Tension Clamp» (хомут постоянного натяжения), — это не просто усиленный крепеж, а интеллектуальная, саморегулирующаяся система. Его главная задача — поддерживать постоянное, заданное усилие обжатия на шланге, независимо от изменений его диаметра, вызванных температурными колебаниями.

Представьте себе классическую ситуацию: горячий резиновый патрубок интеркулера, надетый на холодный алюминиевый патрубок. При нагреве двигателя резина и металл расширяются, но с разной скоростью (коэффициент теплового расширения резины в десятки раз выше). При остывании они сжимаются обратно. Обычный силовой хомут, затянутый «на холодную», при нагреве будет испытывать избыточное напряжение, а при остывании может ослабнуть, так как шланг «усядется». Это приводит к появлению утечек наддувочного воздуха («boost leak»), потере мощности и ошибкам в работе двигателя.

Пружинный механизм в хомуте решает эту проблему. Он работает как своего рода «аккумулятор» механической энергии. При расширении шланга пружина сжимается, поглощая избыточное усилие, а при сжатии шланга она разжимается, мгновенно компенсируя зазор и сохраняя постоянное давление на соединение. Таким образом, хомут «дышит» вместе с системой, обеспечивая абсолютную герметичность в любом температурном режиме.

Анатомия надежности: детальный разбор конструкции

Уникальные свойства этого хомута — результат продуманной до мелочей конструкции каждого его элемента.

Т-образный болт (T-Bolt)

В отличие от червячного механизма, Т-болт позволяет приложить значительно больший момент затяжки без риска срыва резьбы или повреждения ленты. Он равномерно передает усилие на стяжной механизм, обеспечивая мощное и надежное обжатие.

Пружинный механизм

Это сердце всей системы. Обычно он представляет собой пакет из нескольких тарельчатых пружин (пружин Бельвилля), установленных на болте. Именно этот пакет обладает необходимой жесткостью и рабочим ходом для компенсации температурных деформаций.

Силовая лента с отбортовкой

Мощная и широкая лента из нержавеющей стали обеспечивает равномерное распределение давления по всей окружности шланга. Края ленты обязательно имеют скругленную отбортовку, которая предотвращает врезание хомута в поверхность шланга и его повреждение даже при очень сильной затяжке.

Сварной мост

Место, где лента крепится к стяжному механизму, усилено прочным сварным мостом. Он предотвращает деформацию ленты и обеспечивает плавную передачу усилия от болта.

Материал W2 НЕРЖ: оптимальный баланс прочности и коррозионной стойкости

Маркировка W2 является международным стандартом и указывает на конкретную комбинацию материалов, используемых в хомуте. Это выбор, который обеспечивает наилучшее соотношение цены, прочности и долговечности для большинства применений.

• Лента и корпус (мост): Изготовлены из нержавеющей стали (обычно AISI 430 или аналогичной ферритной нержавейки). Это гарантирует высокую стойкость к атмосферной коррозии, влаге и брызгам масла.

• Болт: Изготовлен из высокопрочной углеродистой стали (например, класса 8.8) с защитным цинковым покрытием.

Возникает вопрос: почему болт не из нержавейки? Это осознанное техническое решение. Высокопрочные болты из углеродистой стали обладают лучшими механическими характеристиками на растяжение и позволяют приложить больший момент затяжки без риска деформации по сравнению с большинством стандартных нержавеющих сталей. Кроме того, они не склонны к «закусыванию» (холодной сварке) резьбы, которое иногда случается с нержавеющими парами. Качественное цинковое покрытие обеспечивает достаточную защиту от коррозии в большинстве условий эксплуатации.

Цитата инженера-механика компании «РезиноМир»: «К нам в Москву часто обращаются владельцы тюнингованных автомобилей с проблемой постоянных «свистов» и потери давления наддува. В 90% случаев причина — в дешевых червячных хомутах на силиконовых патрубках. Мы всегда объясняем, что силикон под воздействием температуры «плывет» и усаживается сильнее резины. Единственное гарантированное решение — это силовой хомут с пружиной W2. После его установки проблема утечек исчезает раз и навсегда. Это не просто крепеж, это элемент, обеспечивающий стабильную работу всего двигателя».

Давайте сравним класс W2 с другими популярными классами материалов.

Сферы применения: где пружинный хомут незаменим?

Благодаря своим уникальным свойствам, эти хомуты являются лучшим, а зачастую и единственно возможным выбором для:

• Систем турбонаддува и интеркулеров: Соединение патрубков с турбиной, интеркулером, дроссельной заслонкой. Особенно актуально для силиконовых патрубков, склонных к «усадке».

• Систем охлаждения двигателей большой мощности: Патрубки радиаторов на грузовых автомобилях, автобусах, спецтехнике, дизель-генераторных установках.

• Промышленного оборудования: Гибкие трубопроводы, работающие в условиях термоциклирования (например, линии подачи горячей воды или пара, гидравлические магистрали вблизи горячих узлов).

• Пневматических систем: Магистрали сжатого воздуха, где температура воздуха может меняться в широких пределах.

Часто задаваемые вопросы (FAQ)

Можно ли перетянуть пружинный хомут?

Да, можно. Важно понимать, что пружинный механизм имеет ограниченный рабочий ход. Затягивать хомут нужно до тех пор, пока витки пружины (или тарельчатые шайбы) не сожмутся полностью («до упора»). Дальнейшая затяжка не имеет смысла и может привести к повреждению болта или шланга. Правильно подобранный хомут обеспечивает необходимое усилие именно в этом, полностью сжатом состоянии пружины.

Этот хомут лучше, чем обычный силовой Т-болт хомут?

Для систем со стабильной температурой они работают примерно одинаково. Но для систем с перепадами температур пружинный хомут значительно надежнее. Он активно «работает», компенсируя деформации, в то время как обычный силовой хомут является пассивным элементом и может ослабнуть.

Как правильно подобрать размер хомута?

Измерьте наружный диаметр шланга, надетого на патрубок. Диапазон обжима хомута должен включать это значение. В идеале, ваш рабочий диаметр должен находиться в середине рабочего диапазона хомута, чтобы пружинный механизм имел достаточный ход в обе стороны.

Можно ли повторно использовать такой хомут?

Да, конструкция хомута позволяет его многократное использование, при условии, что он не имеет механических повреждений, следов сильной коррозии, а резьба на болте и гайке не повреждена.

Силовой хомут с пружиной — это высокотехнологичное решение для тех, кто не приемлет компромиссов в вопросах надежности. Обратившись в компанию «РезиноМир», вы получите не просто качественный крепеж, но и исчерпывающую техническую консультацию от экспертов, которые помогут вам сделать безошибочный выбор для самых ответственных соединений.
