Хомуты усиленные NORMA GBS

В мире промышленных и транспортных систем существуют соединения, где цена ошибки измеряется не просто стоимостью утечки рабочей жидкости, а безопасностью, эффективностью и дорогостоящим простоем оборудования. Гидравлические магистрали, напорные линии турбокомпрессоров, рукава для подачи бетона или абразивных материалов — во всех этих применениях требуется крепеж, способный выдерживать экстремальное давление, мощные вибрации и высокие механические нагрузки. Стандартные червячные хомуты здесь абсолютно бессильны. Именно для таких, самых тяжелых и ответственных условий, был разработан эталон силового крепежа — усиленный хомут NORMA GBS. Компания «РезиноМир» в Москве является вашим экспертным партнером и авторизованным поставщиком продукции NORMA Group, предлагая не просто товар, а инженерные решения, которым доверяют профессионалы во всем мире.

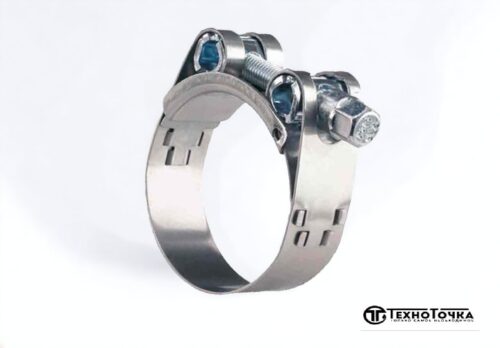

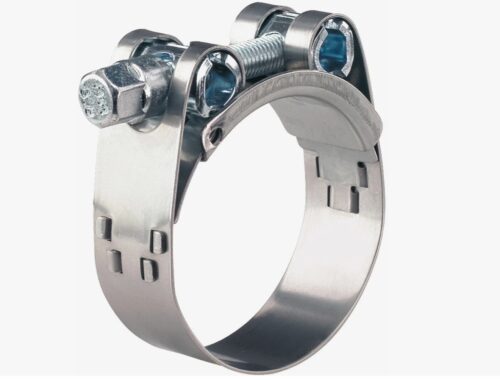

Что такое хомут NORMA GBS и в чем его технологическое превосходство?

NORMA GBS (Global Bridge System) — это не просто название, а запатентованная технология и знак качества от мирового лидера в производстве соединительных систем, компании NORMA Group (Германия). Хомут GBS — это силовой шарнирный хомут, спроектированный для создания максимально высокого и, что самое важное, равномерного усилия обжатия на толстостенных, армированных и жестких шлангах и патрубках.

Его конструкция — это вершина инженерной мысли, где каждый элемент продуман для достижения максимальной прочности и надежности:

Силовая лента с отбортовкой

В отличие от тонкой перфорированной ленты червячных хомутов, в GBS используется мощная, сплошная стальная лента. Ее края имеют специальную скругленную отбортовку, которая является фирменным знаком качества. Эта, казалось бы, незначительная деталь, на самом деле критически важна: она предотвращает врезание ленты в поверхность рукава и его повреждение даже при экстремальных моментах затяжки.

Шарнирный механизм (мост)

Это ключевой элемент конструкции, давший название всей системе. Вместо простого винта, лента стягивается мощным болтом, который проходит через два полых цилиндра (цапфы), интегрированных в сварной мост. Такая шарнирная конструкция позволяет:

• Прикладывать огромный момент затяжки без риска деформации или разрушения замка.

• Обеспечивать плавное и равномерное стягивание ленты, что гарантирует одинаковое давление по всей окружности рукава.

Полый распорный цилиндр (втулка)

Болт проходит внутри специальной полой втулки, которая не дает стягиваемым частям замка деформироваться и обеспечивает соосность, дополнительно увеличивая прочность всего узла.

Вся эта система в сборе способна выдерживать колоссальные радиальные и осевые нагрузки, надежно удерживая шланг на штуцере даже при давлении в десятки атмосфер и сильных вибрациях.

NORMA GBS против обычного силового хомута: разница в деталях

На рынке существует множество «аналогов» и «копий» силовых хомутов. Однако оригинальный NORMA GBS превосходит их по ряду ключевых параметров, которые напрямую влияют на безопасность и долговечность.

Цитата инженера-гидравлика компании «РезиноМир»: «Мы в Москве регулярно проводим сравнительные испытания. Дешевый азиатский «силовой» хомут под нагрузкой часто деформируется в месте крепления замка, лента изгибается, и усилие обжатия становится неравномерным. Оригинальный NORMA GBS, благодаря своему запатентованному мосту и полой втулке, держит геометрию идеально. При затяжке динамометрическим ключом с одинаковым моментом, «пятно контакта» и равномерность давления у GBS на 30-40% лучше. В гидравлике высокого давления эти 30% — это разница между надежным соединением и потенциальной аварией».

Материалы W1, W2, W4: выбираем правильный класс защиты

NORMA Group производит хомуты GBS в различных материальных исполнениях (классах) для разных условий эксплуатации. Выбор правильного класса — залог долговечной и безаварийной работы.

W1 — Оцинкованная сталь

Все элементы хомута изготовлены из высококачественной углеродистой стали с защитным цинковым покрытием.

• Применение: Идеален для эксплуатации в сухих, защищенных от влаги условиях — внутри производственных цехов, в гидравлических станциях, в сухих моторных отсеках. Это самый распространенный и доступный вариант.

W2 — Комбинированная нержавеющая сталь

Лента и корпус замка изготовлены из нержавеющей стали (AISI 430), а болт и втулка — из оцинкованной углеродистой стали.

• Применение: «Золотая середина» для большинства ответственных задач. Обеспечивает хорошую коррозионную стойкость в условиях умеренной влажности. Широко используется в автомобилестроении, для крепления патрубков интеркулеров и систем охлаждения.

W4 — Полностью нержавеющая сталь

Все без исключения элементы хомута (лента, мост, болт, втулка) изготовлены из высококачественной нержавеющей стали марки A2 (AISI 304).

• Применение: Бескомпромиссное решение для самых суровых условий. Используется на улице, во влажных и агрессивных средах, в судостроении, химической и пищевой промышленности. Гарантирует десятилетия службы без намека на коррозию.

Сферы применения: где NORMA GBS является стандартом?

• Тяжелая и специальная техника: Крепление толстостенных армированных рукавов в гидравлических и пневматических системах экскаваторов, бульдозеров, погрузчиков.

• Сельскохозяйственная техника: Фиксация напорно-всасывающих рукавов на опрыскивателях, сеялках, комбайнах.

• Автомобилестроение: Крепление патрубков турбонаддува и интеркулеров, особенно в тюнинге и автоспорте, где давление наддува значительно повышено.

• Строительство: Фиксация рукавов для подачи бетона, штукатурных смесей, песка (пескоструйные аппараты).

• Промышленность: Обвязка магистралей для транспортировки сыпучих материалов, гранулята, химически активных веществ.

Часто задаваемые вопросы (FAQ)

Можно ли заменить один NORMA GBS на два червячных хомута?

Категорически нет! Ни два, ни даже три червячных хомута не смогут создать того равномерного и высокого усилия обжатия, которое обеспечивает один силовой хомут GBS. Такая замена недопустима в системах высокого давления и является грубейшим нарушением техники безопасности.

Как сильно нужно затягивать хомут GBS?

Для хомутов NORMA GBS существуют рекомендованные производителем моменты затяжки, которые зависят от размера хомута и класса материала. Использование динамометрического ключа является лучшей практикой для обеспечения надежности соединения. В общем случае, затяжку производят до надежной фиксации рукава без чрезмерного «выдавливания» резины из-под ленты.

Можно ли повторно использовать хомут NORMA GBS?

Да. Конструкция хомута рассчитана на многократное использование, при условии, что он не имеет механических повреждений, следов сильной коррозии, а резьба на болте и гайке не сорвана. Это одно из его преимуществ перед некоторыми другими типами крепежа.

У вас в Москве продаются оригинальные хомуты NORMA?

Да, компания «РезиноМир» является поставщиком оригинальной продукции NORMA Group. Мы гарантируем, что вы приобретаете не дешевую копию, а высококачественное инженерное изделие, которое будет соответствовать всем заявленным характеристикам.

Хомут NORMA GBS — это не просто крепеж, это инвестиция в надежность, безопасность и бесперебойную работу вашего оборудования. Обратившись в компанию «РезиноМир», вы получите не только оригинальную продукцию, но и исчерпывающую техническую консультацию от экспертов, которые помогут вам сделать безошибочный выбор для самых ответственных соединений.
