U-скобы ГОСТ 24137-80

В мире крепежных изделий существуют элементы, чья простая, на первый взгляд, конструкция скрывает за собой колоссальную ответственность. U-образная скоба, строго регламентированная ГОСТ 24137-80, — ярчайший представитель такого крепежа. Это не просто изогнутый пруток с резьбой; это фундаментальный силовой элемент, предназначенный для надежной фиксации трубопроводов, валов, рессор и других цилиндрических деталей в самых ответственных узлах машиностроения, строительства и коммунального хозяйства. Неправильный выбор материала, класса прочности или покрытия такой скобы может привести к ослаблению крепления, аварийным ситуациям и дорогостоящему ремонту. Компания «РезиноМир» в Москве является вашим экспертным центром в области промышленных метизов, предлагая не просто продукцию, а глубокое понимание стандартов и инженерных решений, гарантирующих безопасность и долговечность каждого вашего соединения.

Что такое U-скоба ГОСТ 24137-80?

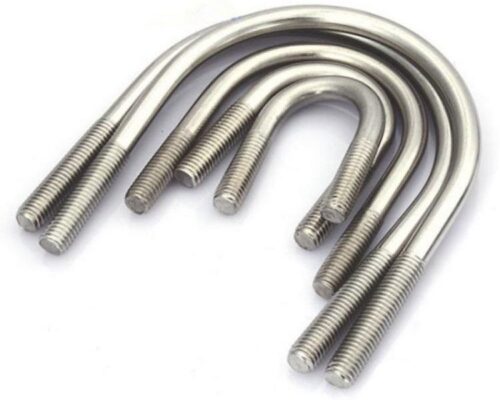

U-образная скоба (также известная как хомут U-образный или U-болт) — это крепежное изделие, состоящее из металлического прутка, изогнутого в форме латинской буквы «U», с метрической резьбой, нарезанной на обоих концах. Стандарт ГОСТ 24137-80 является основным нормативным документом, который определяет все ключевые параметры этого изделия: от геометрии и размеров до материалов и технических требований.

Классическое соединение с использованием U-скобы включает в себя:

• Саму скобу: Основной силовой элемент.

• Ответную планку (пластину): Плоская или профильная деталь с двумя отверстиями, которая устанавливается с обратной стороны закрепляемого элемента и равномерно распределяет прижимное усилие.

• Гайки и шайбы: Используются для фиксации и создания необходимого момента затяжки.

Именно строгое соответствие требованиям ГОСТ гарантирует, что скоба выдержит заявленные нагрузки, а ее резьба будет совместима со стандартными гайками.

Сила стандарта: что регламентирует ГОСТ 24137-80

Покупка изделия, изготовленного по ГОСТ, — это гарантия предсказуемости и надежности. Стандарт 24137-80 четко определяет:

• Конструкцию и размеры: Диаметр прутка (d), диаметр закрепляемой трубы (D), высоту скобы (H), длину резьбовой части (b) и радиус изгиба. Это обеспечивает полную взаимозаменяемость и соответствие проектной документации.

• Классы точности: Стандарт предусматривает изготовление скоб с определенными допусками на размеры.

• Марки стали: Регламентируется использование конкретных марок углеродистой и легированной стали (например, Ст3, Сталь 20, 35, 40Х), что напрямую влияет на прочностные характеристики изделия.

• Классы прочности: Как и для стандартных болтов, для U-скоб могут быть определены классы прочности (например, 5.8, 8.8), что критически важно для высоконагруженных соединений.

• Типы и толщину защитных покрытий: Указываются требования к цинковому и другим видам покрытий для защиты от коррозии.

Приобретая U-скобы в компании «РезиноМир» в Москве, вы можете быть уверены, что получаете продукцию, полностью соответствующую строгим требованиям государственного стандарта.

Сферы применения: где U-скобы незаменимы?

Благодаря своей универсальности, прочности и простоте монтажа, U-образные хомуты нашли широчайшее применение в самых разных отраслях.

Крепление трубопроводов

Это основная и самая массовая сфера применения. U-скоба позволяет надежно закрепить трубу на опоре, стене, металлоконструкции или другой трубе. Она обеспечивает:

• Надежную фиксацию: Предотвращает смещение трубы от вибраций, гидравлических ударов и температурных деформаций.

• Универсальность: Подходит для труб любого назначения — водопровод, газопровод, отопление, технологические линии в химической и нефтегазовой промышленности.

• Простоту монтажа: Требует минимального набора инструментов.

Автомобилестроение и ремонт

U-скобы являются неотъемлемой частью подвески грузовых автомобилей, прицепов и спецтехники. Здесь они известны как стремянки рессор. Их задача — жестко соединять пакет рессор с балкой моста, передавая огромные статические и динамические нагрузки. К таким скобам предъявляются высочайшие требования по прочности, поэтому они изготавливаются из легированных сталей и имеют высокий класс прочности.

Строительство и монтаж конструкций

Применяются для крепления мачт, антенн, балок, кабельных лотков и других элементов к несущим конструкциям.

Машиностроение

Используются для фиксации валов, осей и других цилиндрических деталей на станинах оборудования.

Материалы и защитные покрытия: выбор для долговечности

Долговечность U-скобы напрямую зависит от материала, из которого она изготовлена, и типа защитного покрытия. Выбор определяется условиями эксплуатации.

• Углеродистая сталь (Ст3, Сталь 20, 35): Наиболее распространенный и доступный вариант для общестроительных и общепромышленных задач. Обязательно требует защитного покрытия.

• Легированная сталь (40Х): Используется для изготовления высокопрочных скоб (стремянок рессор), работающих под высокими нагрузками.

• Нержавеющая сталь (А2, А4): Бескомпромиссное решение для работы в агрессивных условиях. Скобы из нержавейки А2 (аналог 08Х18Н10) отлично работают в условиях повышенной влажности. Скобы из кислотостойкой стали А4 (аналог 10Х17Н13М2) незаменимы в химической промышленности, судостроении и при контакте с морской водой.

Типы защитных покрытий

• Цинковое покрытие (Ц.): Самый распространенный метод защиты от коррозии. Наносится гальваническим методом. Обеспечивает хорошую защиту в условиях нормальной и умеренной влажности.

• Горячее цинкование (Гор.Ц.): Создает более толстый и прочный защитный слой. Такие скобы идеально подходят для эксплуатации на открытом воздухе, в тяжелых климатических условиях.

Цитата инженера-монтажника компании «РезиноМир»: «Самая частая ошибка при монтаже наружных трубопроводов в Москве — это экономия на покрытии. Монтажники используют стандартные скобы с тонким гальваническим цинком. Через пару зим под воздействием влаги и дорожных реагентов покрытие разрушается, начинается коррозия, и узел теряет прочность. Мы всегда рекомендуем для уличного монтажа использовать скобы из нержавеющей стали или с покрытием «горячий цинк». Да, они дороже, но стоимость замены сгнившего крепежа через несколько лет будет несоизмеримо выше».

Сравним основные материалы в таблице.

Как правильно выбрать и купить U-скобу: пошаговое руководство

Чтобы безошибочно подобрать скобу для вашей задачи, следуйте простому алгоритму:

1. Определите диаметр трубы (D): Это основной параметр, определяющий внутренний размер скобы.

2. Определите диаметр прутка (d): Этот параметр определяет прочность скобы. Чем выше предполагаемая нагрузка, тем больше должен быть диаметр прутка.

3. Рассчитайте необходимую высоту (H): Она должна быть достаточной, чтобы охватить трубу, пройти через опорную конструкцию, ответную планку и оставить место для шайб и гаек.

4. Выберите материал и покрытие: Исходя из условий эксплуатации (помещение/улица, влажность, агрессивные среды), выберите оптимальный материал.

Часто задаваемые вопросы (FAQ)

Можно ли повторно использовать U-скобу (стремянку рессоры) после демонтажа?

Категорически не рекомендуется, особенно для ответственных узлов, таких как подвеска автомобиля. При первой затяжке в резьбе и теле скобы возникают остаточные деформации. Повторная затяжка уже не обеспечит расчетной прочности и может привести к усталостному разрушению. Стремянки рессор — это одноразовый крепеж.

Как правильно затягивать гайки на U-скобе?

Затяжку необходимо производить равномерно и крест-накрест, в несколько проходов, постепенно увеличивая усилие. Это обеспечит равномерный прижим без перекосов. Для ответственных соединений обязательно использование динамометрического ключа с моментом затяжки, указанным в технической документации.

Чем U-скоба отличается от обычного хомута для труб?

U-скоба — это силовой крепежный элемент, предназначенный для жесткой фиксации трубы на несущей конструкции. Обычный хомут (например, сантехнический с резиновой прокладкой) предназначен для поддерживающего крепления и часто выполняет еще и виброгасящую функцию, не обеспечивая при этом силовой фиксации.

Можете ли вы в Москве изготовить U-скобы нестандартного размера?

Да, компания «РезиноМир» имеет партнерские производственные возможности для изготовления U-образных скоб по индивидуальным чертежам заказчика, с нестандартной высотой, длиной резьбы или из специфических марок стали.

U-образная скоба по ГОСТ 24137-80 — это залог надежности и безопасности вашего проекта. Обратившись в компанию «РезиноМир», вы получите не просто качественный крепеж, но и исчерпывающую техническую консультацию от экспертов, которые помогут вам сделать безошибочный выбор.
