Манжеты гидравлические ГОСТ

Компания «РезиноМир» предлагает к продаже в Москве полный ассортимент гидравлических манжет, изготовленных в строгом соответствии с государственными стандартами — ГОСТ 14896-84 и ГОСТ 6969-54. Эти уплотнения являются основой герметичности гидроцилиндров на тысячах единиц отечественной техники: от тракторов и самосвалов до промышленных прессов и станков. Покупка манжеты, соответствующей ГОСТ, — это гарантия ее полной геометрической совместимости с вашим оборудованием.

Однако, как эксперты с многолетним опытом в области ремонта и модернизации гидравлики, мы считаем своим долгом не просто продавать стандартные изделия, а предоставлять нашим клиентам полную и честную информацию. ГОСТ регламентирует размеры и базовые свойства, но не всегда отвечает требованиям современных, более жестких условий эксплуатации. Этот текст — ваше полное руководство по миру гидравлических манжет ГОСТ, их возможностям, ограничениям и, что самое главное, — современным альтернативам.

Два стандарта — две эпохи: Разбираемся в ГОСТ 14896-84 и 6969-54

В отечественной гидравлике исторически применяются два основных типа манжет. Важно понимать их различия.

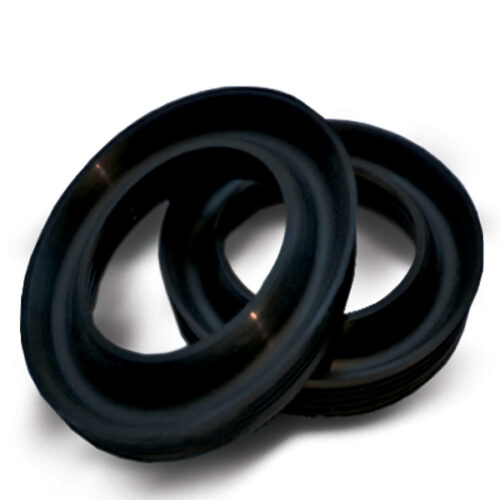

Это наиболее распространенный и актуальный стандарт для уплотнения штоков и цилиндров (поршней). Манжета имеет U-образный профиль («воротник») и работает за счет упругости резины и воздействия давления рабочей жидкости, которое распирает кромки и прижимает их к уплотняемым поверхностям.

• Конструкция: Цельное резиновое кольцо U-образного сечения.

• Принцип действия: Самоуплотняющееся под действием давления.

• Применение: Гидроцилиндры штоков и поршней, работающие при давлении до 50 МПа (500 кгс/см²).

• Типы: Стандарт определяет 3 типа манжет, но на практике наиболее востребован Тип 3 (симметричный профиль), который может использоваться и для штоков, и для поршней.

Этот стандарт описывает не отдельные манжеты, а шевронные уплотнительные пакеты. Такое уплотнение состоит из нескольких V-образных резиновых манжет (шеврон), а также опорного и нажимного колец (часто из текстолита или металла).

• Конструкция: Наборной пакет из нескольких элементов.

• Принцип действия: Герметичность достигается за счет осевого поджатия всего пакета.

• Применение: Ремонт старой техники, гидропрессы, домкраты, штоки большого диаметра. Часто используются в узлах, где есть значительный износ, так как позволяют регулировать степень уплотнения путем подтяжки.

• Преимущества: Высокая надежность, возможность компенсации износа.

• Недостатки: Сложность монтажа, высокое трение, громоздкость узла.

Главная проблема манжет ГОСТ — материал

Оба стандарта были разработаны в эпоху, когда основным материалом была резина на основе бутадиен-нитрильного каучука (NBR). Для своего времени это было отличное решение, но сегодня его характеристики — это «слабое звено».

Почему стандартная резина (группа 4 по ГОСТ 14896-84) не справляется:

• Выдавливание в зазор (экструзия): При давлении свыше 10-15 МПа мягкую резину начинает срезать о кромки канавки. Это главная причина течи.

• Низкая износостойкость: В интенсивном режиме работы кромки быстро стираются.

• Ограниченный температурный диапазон: Стандартная резина «дубеет» на морозе и «плывет» при перегреве.

• «Старение»: Со временем материал теряет эластичность и трескается.

Цитата руководителя отдела технического контроля «РезиноМир»:
«Мы регулярно проверяем поступающие к нам партии манжет ГОСТ. И видим одну и ту же картину: геометрия соответствует, но сам материал — это компромисс. Производители экономят на сырье, чтобы удержать низкую цену. В результате манжета может быть слишком мягкой и ее выдавит давлением, или слишком твердой и она «съест» шток. Поэтому мы всегда говорим клиентам: если у вас ответственный узел, не рискуйте. Стандартная резиновая манжета ГОСТ — это решение для невысоких нагрузок или для предпродажной подготовки техники. Для надежной работы нужна модернизация.»

Решение: Полиуретановые аналоги манжет ГОСТ

Лучшее, что можно сделать для вашей гидравлики, — это заменить резиновую манжету ГОСТ на ее полиуретановый аналог.

Компания «РезиноМир» специализируется на изготовлении таких манжет. Мы берем точную геометрию и размеры из ГОСТ 14896-84 и изготавливаем изделие из современного гидравлического полиуретана (H-PU).

Что вы получаете:

1. Полную взаимозаменяемость: Манжета идеально встает в штатное посадочное место.

2. Рост ресурса в 5-10 раз: Полиуретан феноменально устойчив к износу и истиранию.

3. Работу под высоким давлением: Полиуретановая манжета не выдавливается в зазор и способна работать при давлении до 40-50 МПа без защитных колец.

4. Надежность в любых условиях: Полиуретан не боится мороза, масел и механических повреждений.

Как заказать и правильно выбрать манжету ГОСТ?

Для заказа вам нужно знать маркировку. Пример: Манжета 1-40х60-6 ГОСТ 14896-84

• 1 — Тип 1 (для уплотнения цилиндра, т.е. поршневая). Если цифры нет, или стоит 3 — симметричная. 2 — для штока.

• 40 — Диаметр штока (внутренний диаметр манжеты), мм.

• 60 — Диаметр цилиндра (внешний диаметр манжеты), мм.

• 6 — Группа резины (в данном случае, не указана стандартная).

Если маркировка неизвестна, достаточно измерить внутренний диаметр (d), внешний диаметр (D) и высоту (h) манжеты.

Часто задаваемые вопросы (FAQ)

В: У меня стоит манжета по ГОСТ 6969-54 (шевронная). Можно ли ее заменить на что-то более современное?
О: Да, во многих случаях это возможно и целесообразно. Мы можем подобрать или изготовить современное компактное уплотнение из полиуретана и направляющих колец, которое устанавливается в ту же канавку и работает надежнее, чем громоздкий шевронный пакет. Свяжитесь с нашими инженерами для консультации.

В: В моем гидроцилиндре постоянно «съедает» манжету. Поможет ли установка полиуретановой?
О: Да, полиуретан значительно повысит износостойкость. Однако, если манжету именно «срезает», это говорит о слишком большом зазоре между штоком и крышкой (или поршнем и гильзой). В этом случае, помимо полиуретановой манжеты, мы настоятельно рекомендуем установить защитное (опорное) кольцо из полиамида, которое мы также можем изготовить.

В: Вы продаете оригинальные резиновые манжеты ГОСТ?
О: Да, в нашем каталоге представлен широкий ассортимент стандартных резиновых манжет по ГОСТ 14896-84 для тех, кому требуется строгое соответствие оригинальной комплектации или бюджетное решение. Но мы всегда честно информируем клиентов о преимуществах полиуретановых аналогов.

В: Какие сроки изготовления полиуретановой манжеты по размерам ГОСТ?
О: Так как мы изготавливаем манжеты методом точения на ЧПУ, срок составляет от 1-2 рабочих дней, даже если вам нужна всего одна штука.
