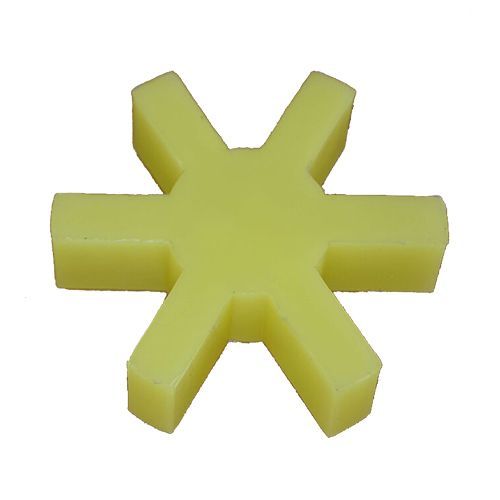

Компания «РезиноМир» предлагает услуги по изготовлению на заказ упругих элементов (звёздочек, демпферов) для кулачковых муфт из полиуретана и полиамида (капролона) в Москве. Звёздочка — это сердце кулачковой муфты, деталь, от которой напрямую зависит не только передача крутящего момента, но и долговечность всей силовой установки: двигателя, редуктора и исполнительного механизма. Выход из строя этого, на первый взгляд, простого элемента приводит к остановке производственной линии, ударным нагрузкам и поломке дорогостоящих валов и подшипников.
Как инженеры-практики, мы знаем, что 9 из 10 проблем с муфтами связаны с разрушением или преждевременным износом стандартного упругого элемента, чаще всего изготовленного из резины или дешевого пластика. Мы предлагаем не просто замену, а техническую модернизацию вашего узла — изготовление звёздочки из передовых конструкционных полимеров, которая прослужит в разы дольше, повысит надежность и эффективность вашего оборудования.
Функции упругого элемента и почему он так важен
Кулачковая муфта состоит из двух металлических полумуфт и расположенной между ними упругой звёздочки. Эта звёздочка выполняет три критически важные функции:
-
Передача крутящего момента: Эластичные кулачки звёздочки входят в пазы полумуфт, передавая вращение от ведущего вала к ведомому.
-
Демпфирование крутильных колебаний: При пуске, останове или резком изменении нагрузки в системе возникают пиковые крутильные колебания. Звёздочка сжимается и поглощает эту ударную энергию, защищая редуктор и двигатель от разрушения.
-
Компенсация несоосности: Идеально соосно выставить два вала практически невозможно. Упругий элемент способен компенсировать небольшие радиальные, угловые и осевые смещения, предотвращая износ подшипников.
Разрушение звёздочки превращает муфту в жесткий ударный механизм, который быстро уничтожает сопрягаемые узлы.
Проблема стандартных материалов: резина и дешевый пластик
В большинстве стандартных муфт используются упругие элементы из резины (NBR) или простого литьевого пластика. Их главный плюс — низкая цена. Но за эту дешевизну приходится платить частыми поломками.
Недостатки стандартных звёздочек:
-
«Выдавливание» материала: Под высоким крутящим моментом резина и мягкий пластик текут, деформируются и выдавливаются из зацепления.
-
Низкая износостойкость: Быстро истираются в местах контакта с кулачками полумуфт.
-
Разрушение от масел и химии: Резина разбухает и теряет прочность при контакте с ГСМ.
-
«Старение»: Теряют эластичность, трескаются от перепадов температур и ультрафиолета.
-
Ограниченный передаваемый момент: Не способны работать в высоконагруженных приводах.
Полиуретан (ПУ) — универсальное решение для большинства задач
Звёздочки из полиуретана — это золотой стандарт для модернизации кулачковых муфт. Полиуретан сочетает в себе эластичность резины и прочность конструкционного пластика.
Главное преимущество полиуретана — возможность подбора твердоosti по Шору. Это позволяет точно настроить характеристики муфты под конкретный привод.
| Твердость (по Шору А) | Характеристики | Рекомендуемое применение |
| 80-85 Шор А (мягкий) | Максимальное демпфирование, низкая жесткость на кручение. | Приводы с высоким уровнем вибраций и частыми пусками/остановами при невысоком крутящем моменте. Насосы, вентиляторы, мешалки. |
| 92-95 Шор А (средний) | Универсальный. Оптимальный баланс между способностью гасить колебания и передавать высокий крутящий момент. | Самый востребованный тип. Конвейеры, редукторы общего назначения, станочное оборудование. Прямая замена стандартных резиновых элементов. |
| 98 Шор А (твердый) | Максимальный передаваемый момент, высокая жесткость, минимальное демпфирование. | Высоконагруженные приводы с постоянной скоростью, где важна точность передачи вращения. Подъемные механизмы, прессы. |
Полиамид / Капролон (ПА) — для экстремального крутящего момента
Полиамид (капролон) — это жесткий конструкционный пластик с очень низким коэффициентом трения. Звёздочки из него — это узкоспециализированное решение для тех случаев, когда нужно передать максимальный крутящий момент, а демпфирующие свойства не так важны.
Преимущества полиамидных звёздочек:
-
Передают в 1.5-2 раза больший крутящий момент, чем самые твердые полиуретановые.
-
Обладают высокой термостойкостью.
-
Очень износостойки.
Ограничения:
-
Практически не демпфируют колебания.
-
Плохо компенсируют несоосность валов. Использование такой звёздочки требует очень точной центровки.
Сравнение материалов: как сделать правильный выбор?
| Параметр | Полиуретан (92-95А) | Полиамид (Капролон) | Резина (NBR) |
| Передаваемый момент | Высокий | Максимальный | Низкий |
| Демпфирование вибраций | Отличное | Низкое | Хорошее |
| Компенсация несоосности | Хорошая | Плохая | Хорошая |
| Износостойкость | Очень высокая | Высокая | Низкая |
| Маслостойкость | Отличная | Отличная | Средняя |
| Срок службы | Очень долгий (5х) | Долгий (3х) | Короткий (1х) |
Цитата главного инженера компании «РезиноМир»:
«Типичный случай: привод ленточного конвейера. При запуске под нагрузкой возникает огромный пиковый момент, который раз за разом «убивает» стандартную резиновую звёздочку — ее просто срезает. Установка жесткой звёздочки из капролона тоже не решение — она передаст весь ударный момент на вал редуктора, что приведет к поломке зубчатой пары. Идеальный выход, который мы предлагаем — звёздочка из полиуретана твердостью 98 Шор А. Она достаточно эластична, чтобы «проглотить» пусковой удар, и в то же время достаточно прочна, чтобы передать номинальный крутящий момент без разрушения. Мы подбираем материал не по каталогу, а исходя из физики процесса. В этом наше главное преимущество.»
Изготовление звёздочек на заказ в Москве
Мы понимаем, что муфты бывают разных стандартов (Trasco, Rotex) и конструкций. Найти готовую замену, особенно для импортного или старого оборудования, часто невозможно. «РезиноМир» решает эту проблему.
Наш процесс работы:
-
Консультация. Вы присылаете нам фото, чертеж или изношенный образец вашей звёздочки.
-
Анализ и подбор материала. Наш инженер уточняет параметры привода (мощность двигателя, обороты, характер нагрузки) и рекомендует оптимальный материал и его твердость.
-
Производство. Мы изготавливаем изделие методом точения на станках ЧПУ или литьем в формы, в точности повторяя геометрию оригинала.
-
Доставка. Вы получаете готовую деталь, которая идеально подходит к вашей муфте и готова к работе.
Часто задаваемые вопросы (FAQ)
В: Как правильно выбрать твердость полиуретана для моей муфты?
О: Главное правило: чем больше в приводе вибраций, ударов, реверсов, тем мягче должна быть звёздодочка (80-92 Шор А). Чем выше постоянный крутящий момент и требования к точности, тем она должна быть тверже (95-98 Шор А). Если сомневаетесь — свяжитесь с нами, мы поможем.
В: У меня полностью разрушилась звёздочка, остался только кусок. Можете сделать новую?
О: Да, в большинстве случаев мы можем восстановить геометрию. Нам потребуются размеры полумуфт (внешний диаметр, количество и ширина кулачков) и, если возможно, остатки старой детали.
В: На моей звёздочке есть маркировка «92ShA». Что это значит?
О: Это как раз и есть указание на твердость материала — 92 по Шору А. Мы можем изготовить для вас точный аналог из полиуретана с такой же твердостью.
В: Сколько времени занимает изготовление?
О: Срок изготовления зависит от сложности и размера, но в среднем составляет от 2 до 5 рабочих дней. Мы понимаем, что простой оборудования — это убытки, и всегда стараемся работать максимально оперативно.
