Основы осевой фиксации: Зачем нужны наружные стопорные кольца

В мире машиностроения задача осевой фиксации компонентов на валу является одной из самых распространенных. Шестерни, подшипники, шкивы, муфты и другие детали должны быть надежно зафиксированы от смещения вдоль оси вращения под действием эксплуатационных нагрузок. Классические решения, такие как проточка упорных буртиков на валу, использование резьбовых соединений с гайками или установочных винтов, часто приводят к удорожанию и усложнению детали, увеличению металлоемкости и габаритов всего узла. Элегантной и экономичной альтернативой выступает кольцо стопорное наружное. Этот компактный, но чрезвычайно прочный элемент крепежа устанавливается в неглубокую канавку, проточенную на валу, и создает мгновенный и надежный упорный борт. Он эффективно предотвращает осевое смещение установленной детали, обеспечивая точность и долговечность работы всего механизма. Основным стандартом, регламентирующим конструкцию, размеры и материалы наружных колец, является немецкий DIN 471, которому в российской системе стандартизации соответствует ГОСТ 13941-86. Понимание его преимуществ и особенностей — ключ к тому, чтобы грамотно купить кольца стопорные наружные для вашего производства, а обширный каталог компании «РезиноМир» в Москве поможет найти идеальное решение для любой конструкторской задачи.

Конструкция, материалы и покрытия: Анатомия надежности

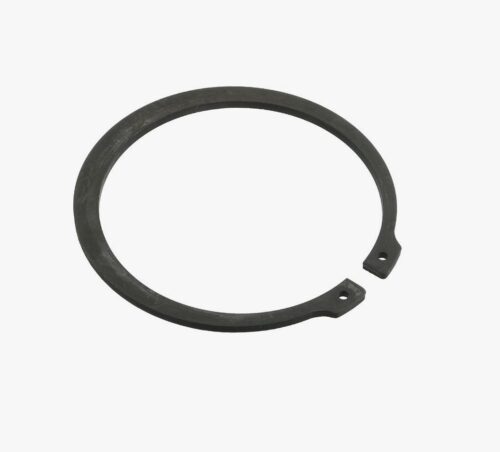

Наружное стопорное кольцо стандарта DIN 471 — это не простое кольцо, а точно спроектированная пружинная деталь эксцентрической формы. Его радиальная ширина не одинакова по всей длине окружности, она плавно уменьшается от середины к концам. Такая геометрия обеспечивает равномерное радиальное давление на дно канавки после установки, гарантируя плотную посадку и отсутствие люфтов. На концах кольца имеются специальные выступы («ушки») с технологическими отверстиями. Эти отверстия служат для захвата специальными щипцами (съемником), которые разжимают кольцо для его последующего монтажа на вал.

Выбор материала и защитного покрытия для стопорного кольца является критически важным решением, напрямую влияющим на его несущую способность, упругость и срок службы в конкретных условиях эксплуатации. Экономия на этом параметре может обернуться катастрофическим отказом всего механизма.

Основным материалом для изготовления служит высококачественная пружинная сталь, например, марки 65Г по ГОСТ или ее европейские аналоги C67, C75. Эта сталь после закалки и отпуска приобретает высокую твердость и упругость, что позволяет кольцу выдерживать многократные циклы разжатия-сжатия без потери своих свойств. Для применения в условиях повышенной влажности, в пищевой или химической промышленности используются нержавеющие стали марок A2 (AISI 304) и A4 (AISI 316). Они обеспечивают превосходную защиту от коррозии. Для защиты пружинных сталей применяют различные покрытия:

• Оксидирование (воронение) или фосфатирование: Создает на поверхности матовую черную или серую пленку, которая, будучи пропитанной маслом, обеспечивает базовую защиту от коррозии на время транспортировки и в сухих условиях эксплуатации.

• Цинкование: Наиболее популярный метод защиты. Слой цинка создает барьерную и электрохимическую защиту стали, предотвращая коррозию даже при повреждении покрытия.

Технология монтажа и демонтажа: Прецизионность в действии

Эффективность стопорного кольца напрямую зависит от строгого соблюдения технологии его установки. Использование неподходящего инструмента или нарушение процедуры может привести к необратимой деформации кольца, повреждению вала или снижению надежности фиксации. Для работы с наружными кольцами DIN 471 применяются специальные съемники (щипцы), работающие на разжатие.

Процесс монтажа:

1. Подготовка: Тщательно очистите вал и канавку от грязи, стружки и заусенцев.

2. Захват кольца: Вставьте кончики щипцов в технологические отверстия на «ушках» кольца.

3. Разжатие: Плавно разведите рукоятки инструмента. Кольцо увеличится в диаметре. Важно не разжимать кольцо больше, чем это необходимо для его свободной посадки на вал, чтобы избежать пластической деформации.

4. Установка: Наденьте разжатое кольцо на вал и переместите его вдоль оси до уровня канавки.

5. Фиксация: Плавно сведите рукоятки щипцов. Кольцо под действием собственных упругих сил сожмется и с характерным щелчком плотно займет свое место в канавке. Визуально и при помощи щупа убедитесь, что кольцо полностью вошло в канавку по всей окружности.

Ключевые ошибки при монтаже:

• Попытка установить кольцо с помощью отверток или молотка. Это приводит к появлению зарубок, потере упругости и повреждению вала.

• Чрезмерное разжатие кольца, которое «убивает» его пружинные свойства.

• Повторное использование колец после демонтажа. Это грубейшее нарушение техники безопасности, так как бывшее в употреблении кольцо уже имеет накопленную усталость металла.

Подбор и расчет: Размеры и характеристики по DIN 471

Чтобы правильно купить кольца стопорные наружные, необходимо знать не только номинальный диаметр вала, но и точные параметры канавки, в которую оно будет установлено. Именно от точности изготовления канавки зависит несущая способность соединения.

Канавка на валу — это фундамент, на котором держится вся фиксация. Несоответствие ее глубины или ширины требованиям стандарта неминуемо приведет к срезу кольца под нагрузкой, даже если само кольцо высочайшего качества.

Основные параметры для подбора:

• Номинальный диаметр вала (d1): Это основной размер, по которому заказывается кольцо (например, кольцо DIN 471 для вала d1=30 мм).

• Диаметр канавки (d2): Он должен быть меньше номинального диаметра вала. Глубина канавки (разница между d1 и d2) определяет высоту упорного буртика, который формирует кольцо.

• Ширина канавки (m): Должна быть немного больше толщины кольца (s), чтобы оно свободно входило, но не «болталось» в канавке.

• Толщина кольца (s): Один из ключевых параметров, влияющих на его прочность.

Ниже представлена таблица с примерами размеров для некоторых распространенных типоразмеров колец по стандарту DIN 471.

Обратившись к специалистам компании «РезиноМир», вы получите исчерпывающую консультацию и помощь в подборе колец, полностью соответствующих вашим техническим требованиям.

Ассортимент и заказ в Москве: Почему выбирают «РезиноМир»

Когда возникает задача купить кольца стопорные наружные в Москве, ключевыми факторами выбора поставщика становятся качество, наличие и экспертная поддержка. Компания «РезиноМир» предлагает своим клиентам полный спектр решений для задач осевой фиксации. На наших складах в Москве всегда в наличии широчайший ассортимент наружных стопорных колец по DIN 471 / ГОСТ 13941-86, охватывающий все стандартные типоразмеры.

Мы предлагаем продукцию, изготовленную как из высокоуглеродистой пружинной стали с защитным покрытием, так и из нержавеющей стали для особых условий эксплуатации. Каждая партия проходит строгий контроль качества геометрии и материала, что гарантирует вам получение надежного крепежа, соответствующего всем требованиям стандартов. Наши технические консультанты готовы помочь вам с подбором необходимого размера по чертежу или образцу, расшифровать маркировку и дать рекомендации по монтажу и применению. Выбирая «РезиноМир», вы выбираете надежного партнера, обеспечивающего бесперебойные поставки качественных комплектующих для вашего производства.
