Роликовые игольчатые подшипники

Максимум грузоподъемности в минимуме пространства: Сущность игольчатых подшипников
Когда радиальное пространство в механизме является абсолютной роскошью, а требования к грузоподъемности остаются бескомпромиссно высокими, стандартные шариковые или роликовые подшипники оказываются бессильны. Их габариты не позволяют вписаться в компактную конструкцию. Именно для решения этой сложной инженерной дилеммы были созданы подшипники роликовые игольчатые. Их уникальность заключается в геометрии тел качения — длинных и тонких цилиндрических роликов, называемых «иглами». Ключевой характеристикой является большое отношение их длины к диаметру (L/D > 4). Эта особенность позволяет разместить в подшипнике одного и того же диаметра значительно большее количество тел качения, создавая протяженный линейный контакт с дорожками качения. В результате, при минимальной высоте поперечного сечения, игольчатый подшипник способен воспринимать радиальные нагрузки, сопоставимые с гораздо более крупными роликовыми подшипниками. Эта выдающаяся компактность и грузоподъемность делают их незаменимыми в автомобилестроении, производстве электроинструмента и общем машиностроении. Если вам необходимо купить подшипники роликовые игольчатые в Москве, понимание их конструктивных особенностей является залогом правильного выбора, а компания «РезиноМир» предлагает самый широкий ассортимент этих уникальных изделий.

Классификация и конструктивные особенности: Многообразие решений

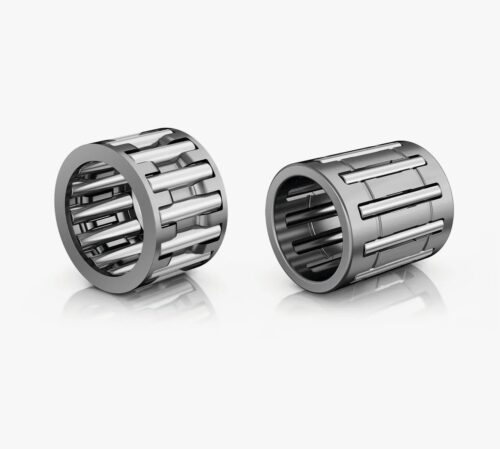

Мир игольчатых подшипников чрезвычайно разнообразен. Их конструкция может варьироваться от простого комплекта игл с сепаратором до сложных комбинированных узлов.

Игольчатые подшипники со штампованным наружным кольцом (Drawn Cup)
Это, пожалуй, самый распространенный и экономичный тип. Наружное кольцо изготавливается не точением, а методом глубокой вытяжки из тонкого листа высокопрочной стали с последующей закалкой. Такая конструкция обеспечивает малый вес и минимальную высоту сечения. Устанавливаются они в корпус методом запрессовки, и именно посадка с натягом обеспечивает их фиксацию и необходимую форму дорожки качения. Они бывают как с открытыми торцами, так и с одним закрытым торцом (исполнение «стакан»), что позволяет герметизировать конец вала. Идеально подходят для массового производства: редукторы электроинструмента, узлы бытовой техники, автомобильные компоненты.

Игольчатые подшипники с точеными кольцами
Для тяжелонагруженных узлов, где требуется максимальная жесткость и точность, применяются подшипники с массивными, точеными наружными и/или внутренними кольцами. Они способны выдерживать более высокие нагрузки и обладают большей точностью, чем их штампованные аналоги. Часто имеют смазочные отверстия и канавки для обеспечения надежной смазки. Это выбор для промышленных редукторов, коробок передач и шпиндельных узлов.

Ключевое требование для долговечной работы любого игольчатого подшипника — высочайшая точность сопрягаемых деталей. Вал и отверстие в корпусе должны обладать не только точными размерами, но и высокой твердостью и низкой шероховатостью, особенно если они сами служат дорожками качения.

Игольчатые подшипники без внутреннего кольца
Это особое исполнение, которое позволяет добиться еще большей компактности. В такой конструкции дорожкой качения для игл служит сам вал. Это накладывает строжайшие требования на вал: он должен быть закален до твердости 58-64 HRC и отшлифован до шероховатости поверхности не более Ra 0.2 мкм. При соблюдении этих условий получается чрезвычайно жесткий, точный и компактный подшипниковый узел. Такое решение часто встречается в опорах поршневых пальцев ДВС, планетарных передачах и осях сателлитов.

Упорные и комбинированные игольчатые подшипники
Помимо радиальных нагрузок, игольчатые подшипники могут воспринимать и осевые. Упорные игольчатые подшипники (серии AXK) состоят из сепаратора с иглами и двух упорных шайб. Они обладают высокой осевой грузоподъемностью при минимальной высоте. Комбинированные подшипники (серии NKX, NKXR) представляют собой узел, объединяющий радиальный игольчатый и упорный шариковый или роликовый подшипник, что позволяет ему одновременно воспринимать нагрузки в обоих направлениях.

Характеристика
Игольчатые роликовые подшипники
Стандартные шариковые подшипники

Высота радиального сечения
Минимальная
Значительно больше

Радиальная грузоподъемность
Очень высокая
Умеренная

Осевая грузоподъемность
Отсутствует (кроме упорных/комбинированных)
Присутствует (в определенной степени)

Требования к соосности
Очень высокие
Умеренные

Предельная скорость
Умеренная
Высокая

Требования к валу/корпусу
Очень высокие (твердость, шероховатость)
Стандартные

Практика применения: Монтаж, смазка и условия эксплуатации
Долговечность и надежность игольчатого подшипника в огромной степени зависят от культуры монтажа и правильного обслуживания.Монтаж: Установка, особенно подшипников со штампованным кольцом, производится методом запрессовки с использованием специальной оправки, которая передает усилие строго на торец наружного кольца. Нанесение ударов молотком по подшипнику категорически запрещено! Это приводит к повреждению тонкостенного кольца и игл. При монтаже подшипника без внутреннего кольца необходимо обеспечить идеальную чистоту вала.
Смазка: Для большинства применений со средними скоростями и температурами достаточно качественной пластичной смазки (например, на литиевой основе). В высокоскоростных узлах, таких как коробки передач, применяется жидкая смазка (масло), которая обеспечивает не только смазывание, но и эффективный отвод тепла. Важно, чтобы смазочный материал всегда присутствовал в зоне контакта игл.

Области применения и ассортимент компании «РезиноМир»
Благодаря своим уникальным характеристикам, игольчатые подшипники нашли применение в самых ответственных узлах, где другие типы подшипников просто не помещаются. Если вы хотите купить подшипники роликовые игольчатые в Москве, скорее всего, они вам нужны для:

Автомобилестроения: Коробки передач (опоры валов и сателлитов), карданные валы (крестовины), двигатели (опоры поршневых пальцев, балансирных валов), узлы рулевого управления.

Производства электроинструмента: Редукторы дрелей, перфораторов, углошлифовальных машин.

Общего машиностроения: Промышленные редукторы, печатное оборудование, текстильные станки, шарнирные соединения.

Мототехники: Опоры коленчатого вала, коробки передач, маятники подвески.

Компания «РезиноМир» предлагает со своего склада в Москве широчайший ассортимент игольчатых подшипников всех типов и размеров. Мы поставляем продукцию от ведущих мировых производителей, что гарантирует высокое качество стали, точность изготовления и долгий срок службы. Наши технические специалисты готовы предоставить исчерпывающую консультацию, помочь с подбором подшипника по размерам или маркировке, а также дать рекомендации по его монтажу и смазке.

Часто задаваемые вопросы
Вопрос: Можно ли использовать обычный (незакаленный) вал с игольчатым подшипником без внутреннего кольца?Ответ: Категорически нет. Мягкая поверхность вала будет мгновенно разрушена твердыми иглами. Это приведет к катастрофическому износу и заклиниванию узла. Вал должен быть закален до твердости HRC 58-64. Если это невозможно, необходимо использовать подшипник с внутренним кольцом.
Вопрос: Что означает «полноигольчатый» или «бессепараторный» подшипник?Ответ: Это игольчатый подшипник, в котором отсутствует сепаратор. Пространство полностью заполнено иглами. Такая конструкция обеспечивает максимальную радиальную грузоподъемность, но имеет более низкие предельные скорости вращения из-за трения игл друг о друга.
Вопрос: Почему игольчатые подшипники так чувствительны к перекосам?Ответ: Из-за большой длины игл. Любой перекос вала относительно корпуса приводит к концентрации нагрузки на краях игл. Это вызывает кромочные напряжения, которые многократно превышают расчетные и приводят к быстрому выкрашиванию дорожек качения и разрушению подшипника.
Вопрос: В чем разница между подшипником с маркировкой HK и BK?Ответ: Оба являются игольчатыми подшипниками со штампованным наружным кольцом. HK — это подшипник с открытыми торцами. BK — подшипник с одним закрытым торцом (глухой, типа «стакан»). Он используется на концах валов для герметизации узла.
Вопрос: Как заказать игольчатые подшипники в компании «РезиноМир»?Ответ: Для заказа вам необходимо сообщить нашим менеджерам в Москве либо стандартную маркировку подшипника (например, HK1012), либо его размеры: внутренний диаметр (Fw), наружный диаметр (D) и ширину (C). Мы оперативно подберем для вас нужный товар и организуем доставку.
