Шариковые сферические подшипники

Компенсация несовершенства: Принцип действия и назначение сферических шарикоподшипников

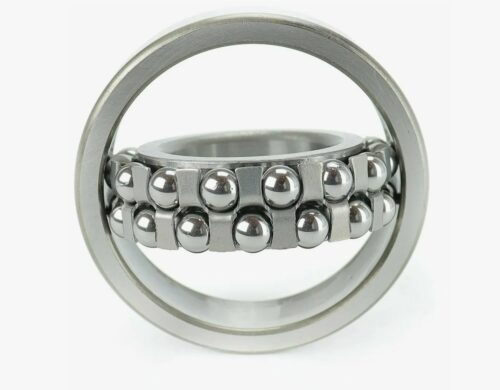

В реальном мире машиностроения идеальные условия — это редкость. Длинные валы прогибаются под нагрузкой, корпуса деформируются из-за температурных колебаний, а монтажные поверхности не всегда идеально соосны. В таких условиях обычные радиальные шарикоподшипники, требующие строгой соосности, испытывают колоссальные кромочные нагрузки, что приводит к перегреву, повышенному шуму и катастрофически быстрому износу. Для решения этой повсеместной проблемы были разработаны подшипники шариковые сферические, также известные как самоустанавливающиеся подшипники. Их ключевое преимущество и гениальность заключены в уникальной внутренней геометрии: наружное кольцо имеет одну общую сферическую дорожку качения, а внутреннее — две глубокие дорожки. Эта комбинация позволяет внутреннему кольцу вместе с шариками и сепаратором свободно «качаться» или отклоняться на несколько градусов относительно наружного кольца. Таким образом, подшипник автоматически компенсирует начальные угловые перекосы и прогибы вала, не теряя при этом своей работоспособности. Эта способность делает их незаменимыми в сельскохозяйственной технике, конвейерных системах и текстильной промышленности. Если вы планируете купить подшипники шариковые сферические в Москве, понимание их уникальных свойств — это залог долговечности и надежности вашего оборудования.

Конструкция и ключевые особенности: Анатомия гибкости
Несмотря на кажущуюся схожесть с радиальными, сферический шарикоподшипник имеет ряд принципиальных отличий, определяющих его функциональность.

Наружное кольцо: Имеет одну вогнутую сферическую дорожку качения, которая служит опорой для всего внутреннего узла.

Внутреннее кольцо: Имеет две раздельные глубокие дорожки качения, как у двух однорядных подшипников.

Шарики: Два ряда шариков обеспечивают восприятие как радиальных, так и умеренных осевых нагрузок в обоих направлениях.

Сепаратор: Может быть изготовлен из штампованной стали (стандартное исполнение), массивного полиамида (суффикс TN9, обеспечивающий низкое трение и шум) или латуни (суффикс M, для тяжелых условий).

Сферический шарикоподшипник спроектирован не для идеальных лабораторных условий, а для несовершенной реальности промышленной эксплуатации. Его задача — не бороться с перекосами, а адаптироваться к ним, обеспечивая стабильную работу там, где другие подшипники давно бы вышли из строя.

Цилиндрическое или коническое отверстие: Ключевой выбор при монтаже
Одним из важнейших параметров при подборе сферического подшипника является тип его посадочного отверстия. От этого выбора зависит способ монтажа и конструкция всего узла.

Цилиндрическое отверстие: Стандартное исполнение (например, подшипник 1205). Устанавливается на вал с натягом, как правило, с помощью пресса. Требует точной обработки посадочного места на валу.

Коническое отверстие (суффикс K): Внутреннее кольцо имеет конусность (обычно 1:12). Такой подшипник предназначен для монтажа на вал с помощью закрепительной втулки (серии H) или стяжной втулки (серии AH). Этот метод имеет колоссальные преимущества:

Простота монтажа и демонтажа: Не требуется пресс. Посадка осуществляется затягиванием гайки на втулке.

Универсальность: Позволяет устанавливать подшипник в любом месте на гладком (неступенчатом) валу.

Регулировка зазора: Степень затяжки на втулке напрямую влияет на внутренний радиальный зазор в подшипнике.

Характеристика
Цилиндрическое отверстие
Коническое отверстие (K)

Способ монтажа
Прессовая посадка
На закрепительной/стяжной втулке

Требования к валу
Точная обработка посадочного места, наличие уступа
Может устанавливаться на гладкий вал с проходными допусками

Сложность монтажа/демонтажа
Умеренная / Высокая
Низкая / Умеренная

Надежность фиксации
Очень высокая
Очень высокая при правильной затяжке

Типичное применение
Короткие жесткие валы, редукторы
Длинные валы, конвейеры, сельскохозяйственная техника, вентиляторы

Уплотнения: Как и радиальные, сферические подшипники бывают открытыми (для работы в масляной ванне) и закрытыми (суффикс 2RS), с контактными уплотнениями, заправленные смазкой на весь срок службы.

Сферы применения и ассортимент компании «РезиноМир»
Способность работать при значительных перекосах определила основные ниши для применения этих уникальных подшипников. Если вы хотите купить подшипники шариковые сферические в Москве, ваше оборудование, вероятно, относится к одной из этих отраслей:

Сельскохозяйственная техника: Длинные валы сеялок, комбайнов, соломотрясов, которые неизбежно прогибаются и деформируются при работе на неровной местности.

Конвейерные системы и транспортеры: Опоры приводных и натяжных барабанов, где обеспечить идеальную соосность на большой длине практически невозможно.

Текстильная и бумагоделательная промышленность: Опоры длинных и тонких валов, склонных к прогибу.

Промышленные вентиляторы и дымососы: Где возможны деформации корпуса из-за температуры и вибрации.

Деревообрабатывающее оборудование: Опоры валов в пилорамах и строгальных станках.

Компания «РезиноМир» предлагает со своего склада в Москве полный ассортимент самоустанавливающихся шариковых подшипников по ГОСТ 28428-90 и международным стандартам. У нас вы найдете подшипники всех серий (12xx, 13xx, 22xx, 23xx), как с цилиндрическим, так и с коническим посадочным отверстием, а также все необходимые закрепительные и стяжные втулки к ним. Наши технические специалисты готовы предоставить исчерпывающую консультацию, помочь с подбором подшипника по размерам, маркировке, а также дать рекомендации по правильному монтажу на втулку с контролем радиального зазора.

Часто задаваемые вопросы
Вопрос: В чем разница между сферическим шарикоподшипником и сферическим роликоподшипником?Ответ: Оба типа являются самоустанавливающимися. Однако шарикоподшипник предназначен для более высоких скоростей и средних нагрузок, в то время как роликоподшипник, благодаря линейному контакту роликов, способен выдерживать значительно более высокие (в разы) радиальные и осевые нагрузки, но на меньших скоростях.
Вопрос: Какую осевую нагрузку может выдержать сферический шарикоподшипник?Ответ: Он способен воспринимать умеренные осевые нагрузки в обоих направлениях. Однако его основное предназначение — работа с радиальными нагрузками при наличии перекосов. Если в узле доминирует высокая осевая нагрузка, следует рассмотреть применение радиально-упорных или упорных подшипников.
Вопрос: Почему подшипник с коническим отверстием имеет суффикс «K»?Ответ: Суффикс «K» в маркировке (например, 1205 K) является стандартным международным обозначением, указывающим на то, что внутреннее кольцо подшипника имеет коническое посадочное отверстие с конусностью 1:12. Это сигнал для инженера, что для монтажа потребуется закрепительная втулка.
Вопрос: Обязательно ли использовать закрепительную втулку для подшипника с коническим отверстием?Ответ: Да, обязательно. Втулка является неотъемлемой частью узла. Она имеет цилиндрическое внутреннее отверстие для посадки на вал и коническую наружную поверхность, которая соответствует конусу подшипника. Именно за счет осевого перемещения подшипника по втулке происходит его надежная фиксация.
Вопрос: Как подобрать нужный подшипник и втулку в компании «РезиноМир»?Ответ: Для точного подбора нам необходима либо полная маркировка старого подшипника (например, 1207 K) и втулки (H207), либо диаметр вала. Наши специалисты в Москве по диаметру вала подберут соответствующий подшипник с коническим отверстием и подходящую к нему закрепительную втулку из наличия на складе.
