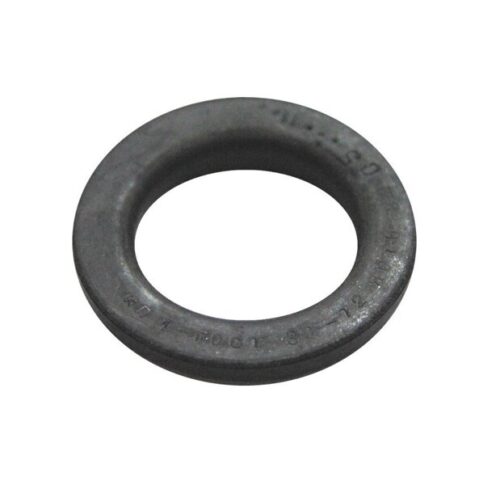

Кольца КП ГОСТ 38-72

Кольца уплотнительные КП по ГОСТ 38-72: стандарт герметичности для пневматических систем
Компания «РезиноМир» предлагает купить в Москве уплотнительные резиновые кольца КП (Кольцо Пневматическое), изготовленные в строгом соответствии с ГОСТ 38-72 «Кольца резиновые уплотнительные для пневматических устройств». Этот стандарт, разработанный специально для нужд отечественного машиностроения и приборостроения, регламентирует конструкцию, размеры и материалы колец, предназначенных для герметизации неподвижных (статических) соединений в пневматических системах, работающих на сжатом воздухе.
Наш глубокий, многолетний опыт в поставках РТИ для промышленных предприятий показывает, что, несмотря на широкое распространение универсальных колец круглого сечения по ГОСТ 9833-73, во многих конструкциях отечественного оборудования, разработанного в советский и постсоветский периоды, заложены именно кольца КП. Их уникальный прямоугольный профиль сечения и специальные требования к материалу делают их незаменимыми для определенных типов соединений. Попытка заменить кольцо КП на похожее по диаметру кольцо круглого сечения может привести к неправильной установке, повреждению уплотнения и потере герметичности.

Конструкция и фундаментальное отличие от колец круглого сечения
Ключевое и визуальное отличие кольца КП — это его прямоугольное (или квадратное) поперечное сечение. Это не просто дизайнерское решение, а инженерный расчет, дающий ряд преимуществ в определенных типах уплотнительных узлов.

Высокая стабильность в канавке: В отличие от кольца круглого сечения, которое при монтаже или под действием вибрации может скручиваться в канавке, прямоугольный профиль обладает высокой устойчивостью. Он плотно ложится в прямоугольный паз, что исключает риск его повреждения из-за скручивания.

Большая площадь контакта: Прямоугольное сечение обеспечивает значительно большую площадь контакта с уплотняемыми поверхностями. Это позволяет создавать надежное уплотнение при меньшей степени сжатия и лучше распределять контактное давление.

Применение в качестве торцевых уплотнений: Прямоугольный профиль идеально подходит для работы в качестве торцевого уплотнения (например, под крышкой или фланцем), где он работает как классическая плоская прокладка, но при этом точно позиционируется в канавке.

Принцип действия кольца КП основан на его радиальном или осевом сжатии в уплотнительной канавке. Упругость резины создает начальное контактное давление, обеспечивающее герметичность. При подаче давления сжатого воздуха оно дополнительно прижимает кольцо к стенкам канавки, усиливая эффект самоуплотнения.

Сравнение: Кольцо КП (прямоуг.) vs Кольцо по ГОСТ 9833 (круглое)

Характеристика
Кольцо КП (ГОСТ 38-72)
Кольцо круглого сечения (ГОСТ 9833-73)

Форма сечения
Прямоугольное/Квадратное
Круглое

Стабильность в канавке
Высокая (не скручивается)
Удовлетворительная (склонно к скручиванию)

Основное назначение
Неподвижные соединения в пневматике
Универсальное (статика и динамика в гидравлике и пневматике)

Тип канавки
Прямоугольная
Прямоугольная

Основной материал
Маслостойкая резина (NBR)
Различные группы резины

Важно! Несмотря на то, что оба типа колец могут устанавливаться в прямоугольные канавки, эти уплотнения не являются полностью взаимозаменяемыми. Канавка для кольца КП проектируется с учетом его прямоугольного сечения и меньшей степени сжатия. Установка круглого кольца в такую канавку (или наоборот) может не обеспечить должной герметичности.

Цитата инженера по ремонту пневматического оборудования, клиента «РезиноМир»:«Мы обслуживаем старый, но очень надежный парк отечественных прессов и пневмоцилиндров. В их документации четко прописано: «Уплотнение крышки — Кольцо КП-… по ГОСТ 38-72». Раньше, когда их было сложно найти, молодые механики пытались ставить туда обычные круглые кольца. Проблема в том, что круглое кольцо при затяжке крышки часто «выдавливает» или «закусывает», потому что канавка под него не рассчитана. Соединение начинает «травить» воздух. С тех пор, как мы наладили регулярные поставки колец КП от «РезиноМир», проблема ушла. Ставим то, что положено по чертежу, и узел работает как часы. Это доказывает, что конструктор не зря выбрал именно такой тип уплотнения.»

Материалы и условия эксплуатации
ГОСТ 38-72 предусматривает изготовление колец из маслостойкой резины на основе бутадиен-нитрильного каучука (NBR). Это обусловлено тем, что в большинстве промышленных пневматических систем сжатый воздух содержит частицы компрессорного масла (масляный туман), которые разрушают обычную резину.

Рабочая среда: Сжатый воздух, инертные газы с содержанием паров масел.

Рабочее давление: до 1,0 МПа (10 кгс/см²).

Температурный диапазон: от -50°С до +120°С (в зависимости от группы резины).

Как правильно подобрать и заказать кольцо КП
Подбор кольца КП осуществляется по его условному обозначению, которое содержит всю необходимую информацию.Пример: Кольцо КП-1-030-036-30-2 ГОСТ 38-72

КП: Тип кольца (Кольцо Пневматическое).

1: Тип кольца (для уплотнения цилиндра). Тип 2 — для уплотнения штока.

030: Диаметр цилиндра D в мм (для Типа 1) или диаметр штока d (для Типа 2).

036: Внутренний диаметр кольца d₁ в мм.

30: Высота (толщина) кольца h, умноженная на 10. То есть, 30 = 3,0 мм.

2: Группа точности.

ГОСТ…: Ссылка на стандарт.

Для заказа в компании «РезиноМир» вам достаточно сообщить нам эту маркировку из каталога запчастей вашего оборудования. Если маркировка неизвестна, необходимо штангенциркулем измерить посадочные размеры: диаметр, который уплотняется (D или d), внутренний диаметр кольца (d₁) и его высоту (h).

Часто задаваемые вопросы (FAQ)
Вопрос: Можно ли использовать кольцо КП для гидравлики?Ответ: ГОСТ 38-72 разработан специально для пневматики с давлением до 10 атм. В гидравлических системах давления значительно выше (100-300 атм и более). Кольца КП не рассчитаны на такие нагрузки и могут быть выдавлены из канавки. Для гидравлики следует использовать специальные кольца и манжеты, рассчитанные на высокое давление.
Вопрос: Можно ли использовать кольцо КП для уплотнения движущихся деталей?Ответ: Стандарт ГОСТ 38-72 прямо указывает, что эти кольца предназначены для неподвижных соединений. Их прямоугольный профиль создает большое трение, и в динамическом применении они будут быстро изнашиваться и перегреваться. Для уплотнения движущихся штоков и поршней необходимо использовать пневматические манжеты.
Вопрос: Вы продаете кольца КП поштучно?Ответ: Да. Мы понимаем, что для ремонта может потребоваться одно или несколько колец. В компании «РезиноМир» вы можете приобрести большинство типоразмеров колец КП поштучно или любым необходимым вам количеством.
Вопрос: Что делать, если я не могу найти кольцо КП нужного размера?Ответ: Если требуемого кольца нет в наличии или оно снято с производства, есть альтернативное решение. Можно изготовить аналогичное уплотнение методом точения из заготовки (стержня) маслостойкого полиуретана. Полиуретановое кольцо будет обладать еще более высокой износостойкостью и долговечностью. Обратитесь к нашим специалистам в Москве, и мы поможем вам решить эту задачу.
Обеспечьте надежную и долговечную герметичность вашего пневматического оборудования. Заказывайте качественные уплотнительные кольца КП по ГОСТ 38-72 в компании «РезиноМир». Свяжитесь с нашими техническими специалистами для получения консультации и помощи в подборе!
