Кольца X-образного сечения (X-RING)

Кольца X-образного сечения (X-Ring): эволюция надежности в уплотнительной технике

Компания «РезиноМир» предлагает купить в Москве X-образные уплотнительные кольца (X-Ring), также известные как квадринги (Quad-Ring®) или четырехлепестковые уплотнения. Эти изделия представляют собой значительное усовершенствование классического уплотнительного кольца круглого сечения (O-Ring) и предназначены для обеспечения повышенной герметичности и увеличенного срока службы в самых ответственных динамических и статических уплотнениях. В условиях, где требуется максимальная надежность, защита от утечек и сопротивление скручиванию, X-Ring является предпочтительным инженерным решением.

Наш глубокий опыт в поставках современных уплотнительных систем для гидравлики, пневматики и точного машиностроения показывает, что во многих динамических применениях (уплотнение штоков, поршней) классическое кольцо O-Ring подвержено эффекту скручивания, что приводит к его преждевременному разрушению. Конструкция X-Ring специально разработана для борьбы с этим явлением, что многократно повышает ресурс уплотнительного узла. Мы поставляем высококачественные квадринги, изготовленные из передовых материалов (NBR, FKM, VMQ), и готовы оказать экспертную помощь в их подборе.

Конструкция и фундаментальное преимущество перед O-Ring

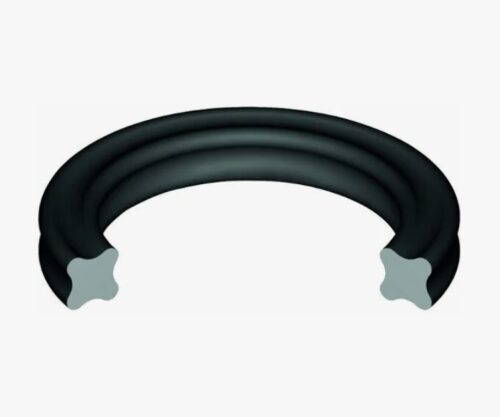

Внешне X-Ring напоминает обычное кольцо, но его поперечное сечение имеет не круглую, а X-образную (четырехлепестковую) форму. Эта, казалось бы, небольшая модификация дает ряд огромных преимуществ.

Двойное уплотнение. При установке в канавку и сжатии, X-Ring контактирует с уплотняемыми поверхностями не одной, а двумя областями с каждой стороны. Таким образом, вместо двух линий уплотнения (как у O-Ring) мы получаем четыре. Это создает более надежный уплотнительный барьер, значительно снижая вероятность утечки, особенно при низком давлении.

Сопротивление скручиванию (эффект Джоуля). Это главное и самое ценное преимущество в динамических приложениях. Классическое кольцо O-Ring при возвратно-поступательном движении штока имеет тенденцию «перекатываться» в канавке и со временем скручиваться вдоль своей оси. Это приводит к появлению на его поверхности характерных спиральных срезов и быстрому разрушению. Стабильное X-образное сечение квадринга практически не подвержено скручиванию. Оно скользит, а не катится, что обеспечивает его стабильное положение в канавке и значительно продлевает срок службы.

Сниженное трение. Благодаря тому, что между лепестками X-Ring образуются специальные канавки, в них удерживается смазка (гидравлическое масло). Это создает эффект гидродинамической смазки, снижая трение, износ и рабочую температуру уплотнения.

Меньшее усилие сжатия. Для создания эффективного уплотнения X-Ring требует меньшей степени начального сжатия, чем O-Ring. Это снижает силу трения и износ, а также продлевает срок службы уплотнения.

Сравнительная таблица: X-Ring vs O-Ring

Цитата инженера-гидравлика, специалиста по ремонту гидроцилиндров, клиента «РезиноМир»:
«Когда к нам поступает на ремонт гидроцилиндр с длинным ходом штока, работающий в интенсивном режиме, и мы видим в нем скрученное и «пожеванное» O-кольцо — это типичная картина. В таких случаях при ремонте мы всегда рекомендуем клиенту заменить его на X-Ring. Да, оно немного дороже. Но это гарантирует, что цилиндр не вернется к нам с той же проблемой через полгода. X-образное сечение просто не дает кольцу скручиваться. Это простое, но гениальное решение, которое реально работает и экономит деньги клиента в долгосрочной перспективе. За качественными квадрингами мы всегда обращаемся в «РезиноМир».»

Полная взаимозаменяемость с O-Ring

Одно из ключевых преимуществ X-Ring заключается в том, что они разработаны для установки в стандартные уплотнительные канавки, спроектированные для колец O-Ring по ГОСТ 9833-73, DIN 3771 и другим стандартам. Это означает, что вы можете произвести модернизацию вашего уплотнительного узла, просто заменив старое кольцо O-Ring на X-Ring того же размера, без какой-либо доработки посадочного места.

Материалы и сферы применения

Как и классические кольца, квадринги изготавливаются из различных материалов для работы в разных средах.

• NBR (Нитрильный каучук, МБС): Самый распространенный и универсальный материал. Идеален для работы в контакте с минеральными гидравлическими маслами, водой, воздухом. Рабочая температура от -30°С до +100°С.

• FKM/FPM (Фторкаучук, Viton®): Для экстремальных условий. Обладает высокой химической стойкостью к агрессивным жидкостям и работает при температурах до +200°С.

• VMQ (Силикон): Для широкого диапазона температур (от -60°С до +200°С) и для пищевых/медицинских применений. Не рекомендуется для динамических уплотнений из-за невысокой механической прочности.

• EPDM: Для работы в контакте с горячей водой, паром, тормозными жидкостями на гликолевой основе. Не маслостоек.

Сферы применения:

• Гидравлика: уплотнение штоков и поршней гидроцилиндров, вращающихся валов, фланцевых соединений.

• Пневматика: уплотнение пневмоцилиндров.

• Автомобилестроение: уплотнения в топливных системах, тормозных системах, кондиционерах.

• Общее машиностроение: любые уплотнительные узлы, где требуется повышенная надежность.

Часто задаваемые вопросы (FAQ)

Вопрос: Как правильно подобрать размер X-Ring?
Ответ: Подбор осуществляется точно так же, как и для O-Ring, по двум основным размерам: внутренний диаметр (d₁) и диаметр сечения (d₂). Например, если у вас стояло кольцо O-Ring с размерами 20х3 мм (внутренний диаметр 20 мм, сечение 3 мм), вам нужен X-Ring с такими же размерами.

Вопрос: Можно ли использовать X-Ring в статических уплотнениях (например, для крышки)?
Ответ: Да, конечно. Благодаря двойному уплотнению, X-Ring обеспечивает повышенную герметичность и в статических приложениях, создавая более надежный барьер от утечек.

Вопрос: Почему X-Ring дороже, чем O-Ring?
Ответ: Его более высокая цена обусловлена более сложной технологией производства. Изготовление прецизионной пресс-формы для X-образного сечения и сам процесс формования технически сложнее, чем для простого круглого сечения. Однако эта разница в цене многократно окупается увеличенным сроком службы и надежностью.

Вопрос: Вы продаете кольца поштучно?
Ответ: Да, в компании «РезиноМир» вы можете приобрести большинство стандартных размеров X-образных колец поштучно или любым необходимым вам количеством, что очень удобно для ремонта и сервисного обслуживания.

Сделайте шаг в будущее уплотнительной техники. Модернизируйте ваши гидравлические и пневматические системы, заменив стандартные O-Rings на более надежные и долговечные X-Rings. Свяжитесь с техническими специалистами «РезиноМир» в Москве для получения консультации и помощи в подборе!
