Манжеты армированные ГОСТ 8752-79

Манжеты армированные по ГОСТ 8752-79: стандарт уплотнения вращающихся валов

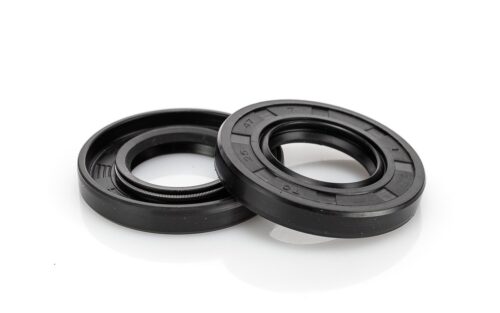

Компания «РезиноМир» предлагает купить в Москве армированные резиновые манжеты для валов, изготовленные в строгом соответствии с ГОСТ 8752-79. Эти изделия, широко известные в профессиональной и бытовой среде как сальники, являются самым массовым и востребованным типом уплотнений, предназначенным для герметизации зазора между вращающимся валом и неподвижным корпусом механизма. Их основная задача — предотвращать утечку смазочных материалов (масел, консистентных смазок) изнутри и защищать подшипниковые узлы и внутренние полости от проникновения пыли, грязи и влаги снаружи.

Наш глубокий, многолетний опыт в поставках РТИ для автомобильной промышленности, машино- и станкостроения показывает, что от качества и правильной установки простого сальника напрямую зависит ресурс и надежность всего агрегата — будь то ступица колеса, коленвал двигателя, редуктор или вал насоса. «Потекший» сальник — это не просто масляное пятно. Это потеря смазки, перегрев и ускоренный износ подшипников и шестерен, что в итоге приводит к дорогостоящему ремонту. Мы поставляем только качественные манжеты, чья геометрия, материалы и конструкция полностью соответствуют требованиям ГОСТ 8752-79, обеспечивая надежную герметичность и долгий срок службы.

Конструкция и принцип действия: как работает сальник?

Армированная манжета — это сложная формовая деталь, состоящая из нескольких ключевых элементов.

• Металлический каркас: Это «скелет» сальника. Жесткий стальной каркас, завулканизированный внутри резинового массива, придает манжете форму, обеспечивает ее прочную и неподвижную посадку (запрессовку) в корпусе.

• Эластичный элемент: Основное тело манжеты, изготовленное из маслостойкой и износостойкой резины.

• Рабочая кромка (уплотняющая губка): Главный рабочий элемент. Это тонкая, эластичная кромка специального профиля, которая плотно обжимает вращающийся вал, создавая герметичный контакт.

• Пружина (браслетного типа): Кольцевая пружина, установленная на рабочей кромке. Ее задача — обеспечивать постоянное и равномерное прижимное усилие кромки к валу, компенсируя ее износ и температурные деформации. Именно наличие пружины гарантирует надежное уплотнение на протяжении всего срока службы.

• Пыльник (дополнительная кромка): У некоторых типов манжет есть вторая, дополнительная кромка, направленная наружу. Она служит пыльником, защищая основную рабочую кромку от абразивной пыли и грязи.

Принцип действия: Рабочая кромка, поджатая пружиной, скользит по поверхности вращающегося вала, оставляя на нем тончайшую масляную пленку (толщиной в несколько микрон), которая служит для смазки и охлаждения самой кромки. При этом она эффективно «срезает» излишки масла, не давая ему вытекать наружу.

Два основных типа по ГОСТ 8752-79

Стандарт определяет два основных исполнения (типа) манжет.

Тип 1 (SC, WA) — однокромочная, без пыльника

• Конструкция: Имеет одну основную рабочую кромку.

• Назначение: Предназначена для предотвращения вытекания уплотняемой среды.

• Применение: Используется в чистых или защищенных от грязи условиях, например, внутри редукторов, коробок передач, где нет прямого воздействия внешней абразивной среды.

Тип 2 (TC, WAS) — двухкромочная, с пыльником

• Конструкция: Имеет основную рабочую кромку и дополнительную защитную кромку (пыльник).

• Назначение: Выполняет двойную функцию: предотвращает вытекание смазки изнутри и защищает уплотнение от проникновения пыли, грязи и влаги снаружи.

• Применение: Самый распространенный и универсальный тип. Используется в узлах, работающих в загрязненных условиях: ступицы колес, валы, выходящие наружу из корпусов редукторов, двигателей, насосов.

Цитата опытного автомеханика, клиента «РезиноМир»:
«Золотое правило при замене сальника, например, ступицы или коленвала: никогда не экономь. Дешевый «безымянный» сальник — это лотерея. У него может быть слабая пружина, и он потечет через тысячу километров. Или резина «дубовая», которая сотрет канавку на валу. А это уже совсем другие деньги на ремонт. И второе правило: всегда ставить сальник с пыльником (Тип 2), даже если стоял без него. Дополнительная защита от грязи никогда не бывает лишней, она продлевает жизнь и сальнику, и подшипнику. Мы уже много лет используем для ремонта отечественной техники сальники по ГОСТу от «РезиноМир» — у них стабильное качество и резина всегда эластичная.»

Материалы и их применение

ГОСТ 8752-79 предусматривает изготовление манжет из различных групп резины.

• Резина на основе NBR (Нитрильный каучук, МБС): Основной и самый массовый материал. Обладает отличной стойкостью к минеральным маслам и смазкам, бензину, дизельному топливу. Рабочая температура от -45°С до +100°С. Подходит для 95% всех применений.

• Резина на основе FKM (Фторкаучук, Viton®): Специализированный материал для высоких температур. Сохраняет работоспособность при температурах до +170°С (кратковременно до +200°С). Используется в высоконагруженных и горячих узлах (например, сальники клапанов ДВС).

• Резина на основе VMQ (Силикон): Применяется реже, в основном в пищевом оборудовании (при контакте с пищевыми маслами) или для очень низких температур.

Как правильно подобрать и установить сальник

Подбор. Армированная манжета подбирается по трем основным размерам.

• d (мм): Внутренний диаметр, соответствующий диаметру вала.

• D (мм): Наружный диаметр, соответствующий диаметру посадочного отверстия в корпусе.

• h (мм): Высота (толщина) манжеты.

Маркировка обычно наносится на саму манжету, например: 2-40х60-10, что означает:

• 2: Тип 2 (с пыльником).

• 40: Внутренний диаметр d.

• 60: Наружный диаметр D.

• 10: Высота h.

Установка. Это ответственная операция, от которой зависит срок службы уплотнения.

• Проверка вала: Поверхность вала в месте контакта с кромкой должна быть гладкой, отполированной, без царапин, задиров и выработки. Наличие канавки от старого сальника — повод для ремонта или замены вала.

• Смазка: Перед установкой рабочая кромка сальника и поверхность вала обильно смазываются той же смазкой, которая используется в узле.

• Запрессовка: Манжета запрессовывается в посадочное место строго перпендикулярно, без перекосов, с помощью специальной оправки подходящего диаметра. Забивать сальник молотком категорически запрещено! Это приведет к деформации каркаса и повреждению кромки.

Часто задаваемые вопросы (FAQ)

Вопрос: Что означает направление вращения на некоторых сальниках?
Ответ: На некоторых манжетах на рабочей кромке имеются специальные гидродинамические насечки. Они работают как микронасос, при вращении вала «откачивая» масло обратно внутрь. Такие сальники бывают для правого, левого или реверсивного вращения. Устанавливать их нужно строго в соответствии с направлением вращения вала.

Вопрос: Можно ли использовать сальник по ГОСТ 8752-79 для импортной техники?
Ответ: Можно, если размеры полностью совпадают. Размерная сетка ГОСТ и международных стандартов (DIN 3760) очень широка и часто пересекается. Если вы подобрали по размерам d, D и h сальник по ГОСТ, который идентичен вашему импортному, его можно смело ставить.

Вопрос: Вы продаете сальники поштучно?
Ответ: Да, безусловно. Мы понимаем, что для ремонта требуется один-два сальника. В компании «РезиноМир» вы можете приобрести армированные манжеты по ГОСТ 8752-79 поштучно.

Вопрос: Что делать, если на валу есть выработка от старого сальника?
Ответ: Это серьезная проблема. Идеальное решение — проточка и шлифовка вала с установкой ремонтной втулки. В качестве временной или бюджетной меры можно попробовать установить новый сальник чуть глубже или, наоборот, не до конца, чтобы его рабочая кромка сместилась на неизношенный участок вала.

Обеспечьте надежную герметичность и продлите ресурс ваших механизмов. Заказывайте качественные армированные манжеты (сальники) по ГОСТ 8752-79 в компании «РезиноМир». Свяжитесь с нашими техническими специалистами в Москве для профессионального подбора уплотнений по размерам для вашей техники!
