Манжеты бескаркасные ТУ 38105376-92

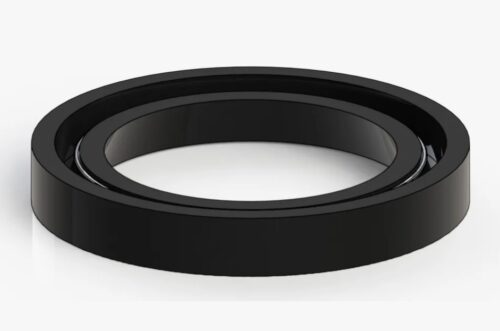

Бескаркасные резиновые манжеты по ТУ 38.105.376-92: классика уплотнения
Компания «РезиноМир» предлагает купить в Москве бескаркасные уплотнительные резиновые манжеты, изготовленные в строгом соответствии с ТУ 38.105.376-92. Этот тип уплотнений, являющийся конструктивным развитием манжет по устаревшему ГОСТ 6678-53, представляет собой цельнорезиновое изделие без внутреннего металлического каркаса. Их основное назначение — обеспечение герметичности подвижных соединений (шток-цилиндр, поршень-цилиндр) в пневматических устройствах и гидравлических системах низкого давления.
Наш глубокий, многолетний опыт в поставках РТИ для отечественного машино- и станкостроения показывает, что, несмотря на появление более современных конструкций, классические бескаркасные манжеты остаются чрезвычайно востребованными. Они заложены в конструкцию тысяч моделей пневмоцилиндров, распределителей, тормозных систем и другого оборудования, которое продолжает успешно эксплуатироваться. Правильный подбор и своевременная замена этих уплотнений — залог стабильной и безаварийной работы пневматических приводов. Мы поставляем только качественные манжеты, чья геометрия и материал полностью соответствуют требованиям ТУ.

Конструкция и принцип действия: сила эластичности
В отличие от армированных манжет (сальников), где жесткость и посадку обеспечивает металлический каркас, бескаркасная манжета целиком состоит из эластичной резиновой смеси.
Конструкция классической манжеты (часто называемой «воротниковой») включает:

Толстое основание (тело): Обеспечивает стабильность манжеты в посадочной канавке.

Тонкая гибкая уплотнительная губка (воротник): Основной рабочий элемент.

Принцип действия основан на эффекте самоуплотнения под действием давления.

При установке уплотнительная губка за счет своей упругости уже создает начальное контактное давление на уплотняемую поверхность (штока или цилиндра), обеспечивая герметичность при отсутствии давления.

Когда в системе появляется давление (сжатого воздуха или жидкости), оно воздействует на внутреннюю поверхность воротника, прижимая его еще сильнее к уплотняемой поверхности. Чем выше давление, тем сильнее уплотняющее усилие.

Эта простая и гениальная конструкция обеспечивает высокую надежность при работе в заданном диапазоне давлений.

Стандарт ТУ 38.105.376-92: преемственность и современность
Данные Технические Условия были разработаны для замены и унификации целого ряда более ранних стандартов, в первую очередь ГОСТ 6678-53 и ГОСТ 6678-72.

Преемственность: Манжеты по ТУ 38.105.376-92 в большинстве случаев полностью взаимозаменяемы по посадочным размерам с манжетами, изготовленными по старым ГОСТам. Это позволяет без каких-либо доработок ремонтировать оборудование прошлых лет выпуска.

Современность: В ТУ заложены более современные марки резиновых смесей, обладающие лучшими физико-механическими свойствами, износостойкостью и более широким температурным диапазоном, чем резины 50-70-х годов.

Таким образом, устанавливая манжету по актуальному ТУ вместо старой по ГОСТ 6678-53, вы не просто ремонтируете узел, а модернизируете его, повышая его надежность и ресурс.

Типы манжет и их применение
ТУ предусматривает два основных типа манжет, предназначенных для разных уплотнительных задач.

Манжеты для уплотнения цилиндра

Назначение: Устанавливаются в канавку на поршне и герметизируют зазор между поршнем и внутренней стенкой цилиндра.

Особенность: Рабочая уплотнительная губка направлена наружу.

Манжеты для уплотнения штока

Назначение: Устанавливаются в канавку на крышке (буксе) цилиндра и герметизируют зазор между крышкой и наружной поверхностью штока.

Особенность: Рабочая уплотнительная губка направлена внутрь, в сторону давления.

Назначение
Место установки
Направление рабочей кромки

Уплотнение цилиндра
На поршне
Наружу (к стенке цилиндра)

Уплотнение штока
В крышке цилиндра
Внутрь (к поверхности штока)

Цитата главного механика ремонтного цеха, клиента «РезиноМир»:«У нас в ремонте постоянно находятся пневмоцилиндры от старых советских прессов и станков. В 90% случаев причина отказа — износ или «старение» уплотнений. Чаще всего выходят из строя именно воротниковые манжеты. Они со временем «дубеют», теряют эластичность, и воздух начинает «травить». Мы давно работаем с «РезиноМир» и заказываем у них манжеты по ТУ 38.105.376-92. Это точная замена старым ГОСТовским, но резина у них заметно лучше — более эластичная и износостойкая. После замены такой манжеты цилиндр работает как новый. Главное — правильно подобрать размер и не повредить кромку при установке.»

Материалы и условия эксплуатации
Манжеты по данному ТУ изготавливаются из высококачественной маслостойкой резины (МБС) на основе бутадиен-нитрильного каучука (NBR). Это обусловлено тем, что в пневматических системах сжатый воздух практически всегда содержит пары компрессорного масла, а в гидравлике рабочей средой является само масло.

Рабочая среда: Сжатый воздух, минеральные гидравлические масла.

Рабочее давление:

В пневматике: до 1,0 МПа (10 атм).

В гидравлике: до 1,6 МПа (16 атм).

Температурный диапазон: от -30°С до +100°С. Для условий севера (до -60°С) используются манжеты из специальных морозостойких марок резины.

Скорость перемещения: до 0,5 м/с.

Как правильно подобрать и заказать
Подбор бескаркасной манжеты осуществляется по двум основным размерам.

d (мм): Внутренний диаметр манжеты.

D (мм): Наружный диаметр манжеты.

Маркировка манжеты обычно выглядит так: Манжета 1-020х032-1, где:

1: Тип (1 — для уплотнения цилиндра).

020: Диаметр штока d (мм), который уплотняет манжета (для 2 типа).

032: Диаметр цилиндра D (мм), в котором работает манжета (для 1 типа).

На практике, для заказа достаточно сообщить тип (для штока или для цилиндра) и два диаметра: d x D. Например, «Манжета для штока 20х36». Специалисты компании «РезиноМир» в Москве по каталогам точно идентифицируют необходимое вам изделие.

Часто задаваемые вопросы (FAQ)
Вопрос: Можно ли использовать эти манжеты в гидравлике высокого давления (например, в домкрате или гидроцилиндре экскаватора)?Ответ: Нет, категорически нельзя. Эти манжеты рассчитаны на относительно низкое давление (до 16 атм). В системах высокого давления (160-320 атм) их просто выдавит или разорвет. Для высокого давления необходимо использовать специальные гидравлические манжеты сложного профиля, часто из полиуретана или армированные тканью.
Вопрос: В чем разница между манжетой и сальником (армированной манжетой)?Ответ: У них разное назначение. Бескаркасная манжета предназначена для уплотнения возвратно-поступательного движения (шток, поршень). Сальник (армированная манжета) предназначен для уплотнения вращающегося движения (вал). У них совершенно разная конструкция рабочей кромки и принцип работы. Они не взаимозаменяемы.
Вопрос: У меня на поршне стоит две манжеты, направленные в разные стороны. Зачем?Ответ: Это стандартная схема для пневмоцилиндра двухстороннего действия. Одна манжета работает при прямом ходе поршня, другая — при обратном. При замене необходимо менять обе манжеты.
Вопрос: Вы продаете манжеты поштучно?Ответ: Да. Мы понимаем, что для ремонта одного цилиндра вам не нужна большая упаковка. В компании «РезиноМир» вы можете приобрести бескаркасные манжеты по ТУ 38.105.376-92 поштучно.
Обеспечьте надежную и долговечную герметичность вашего пневматического оборудования. Заказывайте качественные бескаркасные манжеты в компании «РезиноМир». Свяжитесь с нашими техническими специалистами в Москве для получения консультации и помощи в подборе уплотнений для вашей техники!
