Манжеты гидравлические ГОСТ 14896-84

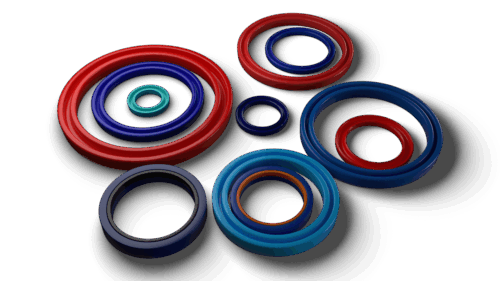

Манжеты гидравлические по ГОСТ 14896-84: стандарт уплотнения высокого давления
Компания «РезиноМир» предлагает купить в Москве гидравлические уплотнительные манжеты, изготовленные в строгом соответствии с ГОСТ 14896-84 «Манжеты уплотнительные резиновые для гидравлических устройств». Эти формовые РТИ, часто называемые воротниковыми манжетами, являются ключевым элементом, обеспечивающим герметичность и работоспособность подавляющего большинства гидравлических цилиндров, домкратов, прессов и других устройств, работающих под высоким давлением. Их основная задача — герметизация зазора между подвижными и неподвижными частями гидроцилиндра (шток-крышка, поршень-гильза), удержание рабочего давления жидкости и предотвращение как внешних утечек, так и внутренних перетечек, ведущих к потере мощности.
Наш глубокий, многолетний опыт в поставках уплотнений для гидравлики показывает, что от качества гидравлической манжеты напрямую зависит надежность, КПД и ресурс всей гидросистемы. Изношенная, поврежденная или изготовленная из некачественной резины манжета — это не просто «течь». Это потеря давления, падение усилия на штоке, «проседание» стрелы под нагрузкой и, в конечном итоге, полный отказ гидроцилиндра. Мы поставляем только высококачественные манжеты, чья геометрия и материал полностью соответствуют требованиям ГОСТ, и готовы оказать экспертную помощь в подборе уплотнения для любых условий эксплуатации.

Конструкция и принцип действия: сила «воротника»
Классическая гидравлическая манжета по ГОСТ 14896-84 имеет характерную воротниковую (V-образную) конструкцию. Она состоит из:

Массивного основания (тела): Обеспечивает стабильное положение манжеты в посадочной канавке.

Двух уплотнительных губок (кромок): Динамической (подвижной) и статической (неподвижной).

Принцип самоуплотнения под давлением:

При установке упругие кромки манжеты уже создают начальное контактное натяжение, обеспечивая герметичность при отсутствии давления.

Когда в системе появляется высокое давление, гидравлическая жидкость проникает во внутреннюю полость V-образного профиля и распирает уплотнительные губки, прижимая их с огромной силой к поверхности штока (или цилиндра) и к стенкам канавки.

Чем выше давление, тем сильнее манжета прижимается к уплотняемым поверхностям. Этот эффект автоматического самоусиления и позволяет воротниковой манжете эффективно удерживать давление до 50 МПа (500 атмосфер) и выше.

Два основных типа по ГОСТ 14896-84
Стандарт определяет два основных, невзаимозаменяемых типа манжет, предназначенных для разных уплотнительных задач.

Тип 1 — для уплотнения штока

Назначение: Устанавливается в канавку на крышке (буксе) цилиндра и герметизирует зазор между крышкой и наружной поверхностью штока, предотвращая утечку рабочей жидкости наружу.

Особенность: Уплотнительные кромки «смотрят» внутрь цилиндра, навстречу давлению. Наружный диаметр манжеты является посадочным.

Тип 3 — для уплотнения поршня (цилиндра)

Назначение: Устанавливается в канавку на поршне и герметизирует зазор между поршнем и внутренней поверхностью гильзы цилиндра, предотвращая перетечку жидкости из одной полости цилиндра в другую.

Особенность: Уплотнительные кромки «смотрят» наружу, к стенке цилиндра. Внутренний диаметр манжеты является посадочным.

Тип манжеты
Место установки
Герметизирует зазор между…

Тип 1
Крышка цилиндра
Штоком и крышкой

Тип 3
Поршень
Поршнем и гильзой цилиндра

Важно! Для гидроцилиндров двухстороннего действия на поршень устанавливаются две манжеты Тип 3, развернутые в противоположные стороны, либо специальная симметричная поршневая манжета.

Цитата главного инженера-гидравлика, клиента «РезиноМир»:«ГОСТ 14896-84 — это классика, на которой построена вся отечественная гидравлика. Эти манжеты просты, надежны и предсказуемы. Но их надежность напрямую зависит от двух вещей: качества резины и состояния поверхностей. Мы никогда не поставим новую манжету на поцарапанный шток — это деньги на ветер, ее «съест» за пару дней. И мы никогда не поставим манжету из «дубовой» или слишком мягкой резины. Кромка должна быть эластичной, но упругой. Именно поэтому мы работаем с «РезиноМир». У них резина правильной твердости, геометрия соответствует ГОСТу, и мы уверены, что после нашего ремонта цилиндр будет работать как положено.»

Материалы и условия эксплуатации
ГОСТ 14896-84 предусматривает изготовление манжет из различных групп резины на основе бутадиен-нитрильного каучука (NBR, МБС), который является стандартом для гидравлики.

Рабочая среда: Минеральные масла, гидравлические жидкости на нефтяной основе (ВМГЗ, МГЕ-46В и др.).

Рабочее давление: от 0.1 до 50 МПа.

Температурный диапазон: от -60°С до +100°С (в зависимости от группы резины).

Скорость перемещения: до 0,5 м/с.

Для более жестких условий (высокие температуры, агрессивные жидкости) в компании «РезиноМир» вы можете заказать изготовление аналогичных манжет из более современных материалов, таких как полиуретан (PU) или фторкаучук (FKM).

Как правильно подобрать и заказать манжету
Подбор гидравлической манжеты осуществляется по двум основным размерам.

d (мм): Внутренний диаметр манжеты.

D (мм): Наружный диаметр манжеты.

Маркировка манжеты по ГОСТ 14896-84 выглядит так: Манжета 1-60х80-6, где:

1: Тип манжеты (для уплотнения штока).

60: Диаметр штока d (мм), который уплотняет манжета.

80: Диаметр цилиндра D (мм), в который устанавливается манжета.

6: Группа резины (определяет материал).

Для заказа достаточно сообщить тип (для штока или для поршня) и два диаметра: d x D. Например, «Манжета для поршня 80х100». Специалисты компании «РезиноМир» в Москве по каталогам ГОСТ точно идентифицируют необходимое вам изделие.

Часто задаваемые вопросы (FAQ)
Вопрос: В чем разница между гидравлической и пневматической манжетой?Ответ: Основное различие — в расчетном давлении и материале. Гидравлические манжеты рассчитаны на высокие давления (до 500 атм) и изготавливаются из твердой, износостойкой резины. Пневматические манжеты (например, по ГОСТ 6678) работают при низких давлениях (до 10 атм) и изготавливаются из более мягкой и эластичной резины, чтобы обеспечить герметичность при малом давлении и снизить трение. Они не взаимозаменяемы.
Вопрос: Что такое «защитные кольца» и когда они нужны?Ответ: При очень высоких давлениях и/или увеличенных зазорах существует риск выдавливания (экструзии) резины манжеты в зазор. Для предотвращения этого в канавку рядом с манжетой (со стороны, противоположной давлению) устанавливаются защитные (опорные) кольца из твердого материала (фторопласт, полиамид).
Вопрос: Почему после замены манжеты цилиндр все равно течет?Ответ: Возможных причин несколько. Самая частая — износ или повреждение поверхности штока или гильзы. Царапины, задиры или коррозия на металле быстро разрушают рабочую кромку любой, даже самой качественной, манжеты. Другие причины — неправильный монтаж (повреждение кромки), неправильно подобранный размер или износ посадочной канавки.
Вопрос: Вы продаете манжеты поштучно?Ответ: Да. Мы понимаем, что для ремонта одного гидроцилиндра не нужна большая партия. В компании «РезиноМир» вы можете приобрести гидравлические манжеты по ГОСТ 14896-84 поштучно.
Обеспечьте надежную и мощную работу вашей гидравлики. Заказывайте качественные гидравлические манжеты по ГОСТ 14896-84 в компании «РезиноМир». Свяжитесь с нашими техническими специалистами в Москве для получения консультации и помощи в подборе уплотнений для вашей техники!
