Манжеты пневматические ГОСТ 6678-72

Манжеты пневматические по ГОСТ 6678-72: стандарт герметичности для пневмоприводов
Компания «РезиноМир» предлагает купить в Москве уплотнительные резиновые манжеты для пневматических устройств, изготовленные в строгом соответствии с ГОСТ 6678-72. Эти формовые РТИ, часто называемые воротниковыми манжетами, являются основным и наиболее распространенным типом уплотнений, предназначенным для герметизации подвижных соединений (шток-цилиндр, поршень-цилиндр) в пневматических системах, работающих на сжатом воздухе. От их качества, эластичности и правильной установки зависит КПД, скорость и четкость срабатывания любого пневмопривода — от простого пневмоцилиндра на сборочной линии до тормозной системы грузового автомобиля.
Наш глубокий, многолетний опыт в поставках уплотнений для отечественного машино- и станкостроения показывает, что, несмотря на появление более современных конструкций, классическая воротниковая манжета по ГОСТ 6678-72 остается самым востребованным и надежным решением для тысяч моделей пневмооборудования. Утечка («травление») воздуха через изношенную манжету — это не просто шипение. Это потеря энергии, снижение усилия на штоке, нестабильная работа механизма и бесполезная нагрузка на компрессор. Мы поставляем только качественные пневматические манжеты, чья геометрия и материал полностью соответствуют требованиям ГОСТ, обеспечивая максимальную герметичность и долгий срок службы вашей пневматики.

Конструкция и принцип действия: работа от малейшего давления
Конструкция пневматической манжеты гениальна в своей простоте и эффективности. В отличие от массивных гидравлических манжет, она более легкая и эластичная, что позволяет ей работать при низких давлениях.
Основные элементы:

Основание (тело): Более толстая часть, обеспечивающая стабильное положение манжеты в посадочной канавке.

Тонкая гибкая уплотнительная губка (воротник): Основной рабочий элемент, имеющий V-образный профиль.

Принцип самоуплотнения:Пневматическая манжета является уплотнением одностороннего действия. Ее необходимо устанавливать так, чтобы «воротник» был направлен в сторону давления.

При установке упругая кромка воротника уже создает начальное контактное натяжение, обеспечивая герметичность при отсутствии давления.

Когда в полость цилиндра подается сжатый воздух, он проникает во внутреннюю V-образную полость манжеты и распирает ее гибкий воротник.

Кромка манжеты с силой, пропорциональной давлению, прижимается к уплотняемой поверхности. Чем выше давление, тем сильнее уплотняющее усилие.

Благодаря высокой эластичности, пневматическая манжета способна «сработать» и обеспечить герметичность даже при очень низком давлении, что критически важно для точной пневмоавтоматики.

Два основных типа по ГОСТ 6678-72
Стандарт определяет два типа манжет, которые зеркально отражают друг друга и предназначены для разных уплотнительных задач.

Тип 1 — для уплотнения цилиндра

Назначение: Устанавливается в канавку на поршне и герметизирует зазор между поршнем и внутренней стенкой (гильзой) цилиндра.

Особенность: Рабочая уплотнительная губка направлена наружу. Наружный диаметр является основным рабочим.

Тип 2 — для уплотнения штока

Назначение: Устанавливается в канавку на крышке (буксе) цилиндра и герметизирует зазор между крышкой и наружной поверхностью штока.

Особенность: Рабочая уплотнительная губка направлена внутрь, в сторону давления. Внутренний диаметр является основным рабочим.

Тип манжеты
Место установки
Герметизирует зазор между…

Тип 1
На поршне
Поршнем и гильзой цилиндра

Тип 2
В крышке цилиндра
Штоком и крышкой

Для пневмоцилиндров двухстороннего действия на поршень устанавливаются две манжеты Тип 1, развернутые в противоположные стороны. Каждая из них герметизирует свою полость цилиндра при прямом и обратном ходе.

Цитата инженера по ремонту промышленной пневматики, клиента «РезиноМир»:«Пневматика не прощает неточностей. Если гидравлическая манжета за счет высокого давления «прожмет» даже неидеальное уплотнение, то в пневматике при давлении в 6-8 атмосфер любая утечка становится критичной. Поэтому состояние манжет — это первое, на что мы смотрим. Манжета по ГОСТ 6678-72 — это классика. Главное, чтобы резина была правильной. Слишком жесткая — будет «травить» на низком давлении. Слишком мягкая — быстро сотрется. Мы уже давно работаем с «РезиноМир» и берем у них манжеты. У них стабильное качество, резина эластичная, но износостойкая. После замены цилиндр держит давление и четко отрабатывает циклы.»

Материалы и условия эксплуатации
ГОСТ 6678-72 предписывает изготовление манжет из маслостойкой резины (МБС) на основе бутадиен-нитрильного каучука (NBR). Это стандартное и оптимальное решение для большинства пневмосистем.

Почему именно МБС? В промышленном сжатом воздухе практически всегда присутствует масляный туман от компрессора, который необходим для смазки пневмоинструмента и цилиндров. Обычная резина от этого масла разбухает и разрушается. Резина МБС к нему абсолютно устойчива.

Рабочая среда: Сжатый воздух с парами минеральных масел.

Рабочее давление: от 0,005 МПа (0,05 атм) до 1,0 МПа (10 атм).

Температурный диапазон: от -55°С до +100°С (в зависимости от группы резины).

Скорость перемещения: до 1 м/с.

Как правильно подобрать и заказать манжету
Подбор пневматической манжеты осуществляется по двум основным размерам.

d (мм): Внутренний диаметр манжеты.

D (мм): Наружный диаметр манжеты.

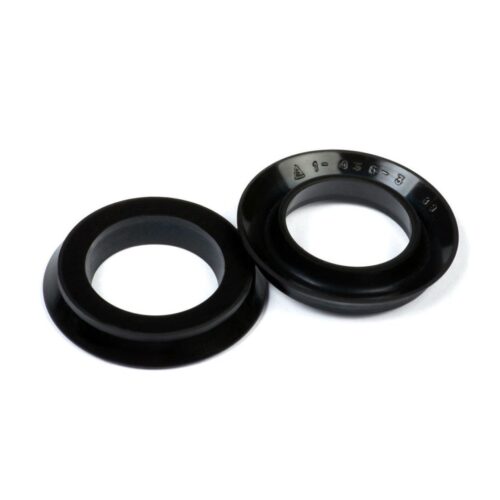

Маркировка манжеты по ГОСТ 6678-72 выглядит так: Манжета 1-050-3, где:

1: Тип манжеты (для уплотнения цилиндра).

050: Диаметр цилиндра D (мм).

3: Группа резины (определяет материал и температурный диапазон).

На практике, для заказа в компании «РезиноМир» достаточно сообщить тип (для штока или для цилиндра) и два диаметра: d x D. Например: «Манжета пневматическая для штока 25х40». Наши специалисты в Москве по каталогам ГОСТ точно идентифицируют необходимое вам изделие.

Часто задаваемые вопросы (FAQ)
Вопрос: В чем принципиальная разница между пневматической и гидравлической манжетой?Ответ: Основные отличия — в расчетном давлении и жесткости материала. Гидравлические манжеты (ГОСТ 14896) рассчитаны на сотни атмосфер и изготавливаются из более твердой и прочной резины. Пневматические манжеты работают при низких давлениях (до 10 атм) и изготавливаются из более мягкой и эластичной резины для обеспечения герметичности при малом поджатии и снижения трения. Они не взаимозаменяемы! Установка пневматической манжеты в гидросистему приведет к ее разрыву.
Вопрос: Нужно ли смазывать манжеты при установке?Ответ: Да, в обязательном порядке. Перед монтажом саму манжету и уплотняемые поверхности штока/цилиндра необходимо смазать консистентной смазкой (например, Литол-24) или специальной смазкой для пневматики. Это облегчит сборку, предотвратит повреждение (задир) уплотнительных кромок и обеспечит начальную смазку в первые моменты работы.
Вопрос: Что делать, если я не могу найти манжету нужного размера?Ответ: Если требуемой манжеты нет в стандартном ряду ГОСТ, мы можем предложить изготовление уплотнения на заказ методом точения из полиуретана. Полиуретановые манжеты обладают еще более высокой износостойкостью и долговечностью, чем резиновые, и могут быть изготовлены по вашим размерам в кратчайшие сроки.
Вопрос: Вы продаете манжеты поштучно?Ответ: Да, конечно. Мы понимаем, что для ремонта одного пневмоцилиндра вам не нужна заводская упаковка. В компании «РезиноМир» вы можете приобрести пневматические манжеты по ГОСТ 6678-72 поштучно.
Обеспечьте надежную, герметичную и эффективную работу вашего пневматического оборудования. Заказывайте качественные пневматические манжеты по ГОСТ 6678-72 в компании «РезиноМир». Свяжитесь с нашими техническими специалистами в Москве для получения консультации и помощи в подборе уплотнений!
