Прокладки для фланцевых соединений: основа герметичности любого трубопровода
Компания «РезиноМир» предлагает купить в Москве прокладки для фланцевых соединений — важнейший уплотнительный элемент, от которого напрямую зависит герметичность, надежность и безопасность любого трубопровода. Фланцевое соединение — самый распространенный способ стыковки труб, запорной арматуры (задвижек, клапанов), насосов и емкостного оборудования. Но сами по себе металлические поверхности фланцев, даже идеально обработанные, не могут обеспечить 100% герметичности. Именно уплотнительная прокладка, устанавливаемая между ними, компенсирует все микронеровности, деформируется под давлением затяжки болтов и создает монолитный, непроницаемый барьер для рабочей среды.
Наш глубокий, многолетний опыт в поставках уплотнительных материалов для всех отраслей — от ЖКХ и строительства до нефтегазовой и химической промышленности — показывает, что правильный выбор материала прокладки является критически важным. Использование прокладки, не соответствующей параметрам рабочей среды (давлению, температуре, химической агрессивности), неизбежно приведет к ее разрушению и потере герметичности. Утечка — это не только потеря продукта, но и риск аварии, пожара, химического ожога или остановки всего производства. Мы поставляем широчайший ассортимент прокладок по ГОСТ 15180-86 и другим стандартам, и наша главная задача — предоставить вам экспертную помощь в подборе идеального уплотнения для ваших условий.

Как работает фланцевая прокладка?
Принцип действия прост, но требует точного соблюдения технологии.

Прокладка представляет собой кольцо из эластичного или пластичного материала, которое помещается между двумя прижимными поверхностями фланцев.

При затяжке болтов или шпилек на прокладку создается огромное удельное давление, значительно превышающее рабочее давление в трубопроводе.

Под этим давлением материал прокладки «течет», заполняя все микроскопические неровности, царапины и дефекты на поверхности металла.

В результате создается герметичный стык, способный выдерживать высокое внутреннее давление без протечек.

Успех герметизации зависит от трех факторов: правильной конструкции фланцев, правильной технологии затяжки и, что самое главное, правильного выбора материала прокладки.

Выбор материала: ключ к надежности соединения
Не существует «универсальной» прокладки на все случаи жизни. Выбор материала определяется тремя параметрами: Температура, Давление и Химическая среда.

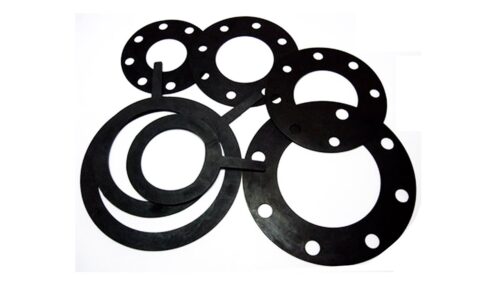

Резиновые прокладки (ГОСТ 15180-86, Исп. А)
Изготавливаются из листовой резины (техпластины).

Преимущества: Высокая эластичность, требуют минимального усилия затяжки для достижения герметичности. Идеальны для низких давлений и фланцев с неидеальной поверхностью.

Материалы:

ТМКЩ (Тепло-морозо-кислото-щелочестойкая): Для воды (холодной, горячей), воздуха, пара (низкого давления), неагрессивных сред. Самый распространенный и экономичный вариант.

МБС (Маслобензостойкая): Для нефтепродуктов (масло, бензин, дизельное топливо), газов.

Ограничения: Ограниченный температурный диапазон (обычно до +80…+100°С) и невысокая стойкость к высоким давлениям (склонны к выдавливанию).

Паронитовые прокладки (ГОСТ 15180-86, Исп. А)
Паронит — это листовой материал, изготовленный путем прессования смеси асбестовых (или безасбестовых) волокон, каучука и наполнителей.

Преимущества: Выдерживают высокие температуры и давления. Являются «золотым стандартом» для большинства промышленных трубопроводов.

Материалы:

ПОН-Б (Паронит Общего Назначения): Для воды, насыщенного пара, инертных газов, нефтепродуктов. Универсальный промышленный паронит.

ПМБ (Паронит Маслобензостойкий): Для тяжелых и легких нефтепродуктов, масляных фракций, коксового газа. Обладает повышенной стойкостью к углеводородам.

Ограничения: Требуют большего усилия затяжки, чем резиновые. Хрупкие, требуют аккуратного обращения.

Фторопластовые (PTFE) прокладки
Фторопласт (тефлон) — полимер с уникальными свойствами.

Преимущества: Практически абсолютная химическая стойкость к самым агрессивным кислотам, щелочам, растворителям. Очень широкий диапазон температур. Низкий коэффициент трения.

Применение: Химическая, фармацевтическая, пищевая промышленность.

Ограничения: Склонен к холодной текучести под нагрузкой. Требует специальных фланцев или использования армированных (композитных) прокладок.

Материал прокладки
Макс. t°, °С (ориентир.)
Макс. P, МПа (ориентир.)
Ключевая среда

Резина ТМКЩ
+80
1.6
Вода, воздух

Резина МБС
+80
2.5
Масла, нефтепродукты

Паронит ПОН-Б
+450
6.4
Пар, горячая вода, газы

Паронит ПМБ
+300
4.0
Тяжелые нефтепродукты

Фторопласт (PTFE)
+250
6.3
Агрессивная химия

Цитата главного инженера-теплотехника, клиента «РезиноМир»:«На паропроводе высокого давления ставить резиновую прокладку — это самоубийство. Ее «сварит» и выдавит за несколько минут. Там работает только паронит, и только качественный. Мы много лет используем прокладки ПОН-Б, которые заказываем в «РезиноМир». У них материал соответствует ГОСТу, не крошится, хорошо обжимается и держит пар 180°С годами. Были попытки сэкономить, купить паронит подешевле у других — в итоге получали «недопаронит», который тек уже при опрессовке. Скупой платит дважды, а в нашем деле — еще и рискует аварией.»

Как правильно подобрать прокладку
Для безошибочного заказа прокладки вам необходимо знать несколько параметров.

DN (Ду): Условный проход (номинальный диаметр) трубопровода в мм. Например, DN50, DN100, DN150.

PN (Ру): Условное (номинальное) давление в кгс/см² (атмосферах). Например, PN10, PN16, PN40.

Исполнение фланца по ГОСТ 12815-80: Фланцы бывают разных исполнений (с выступом, впадиной, шипом, пазом). От исполнения зависит форма и размеры прокладки. Исполнение 1 (B) — самое распространенное, для него используется плоская прокладка.

Материал: Определяется по рабочей среде, температуре и давлению (см. таблицу выше).

Сообщив эти данные специалистам компании «РезиноМир» в Москве, вы можете быть уверены, что получите прокладку, которая идеально подойдет к вашим фланцам.

Часто задаваемые вопросы (FAQ)
Вопрос: Можно ли использовать прокладку повторно после разборки соединения?Ответ: Категорически нет. При затяжке материал прокладки необратимо деформируется, «впечатываясь» в неровности фланцев. Повторная установка такой обжатой прокладки никогда не даст 100% герметичности. Правило профессионального монтажа: новое соединение — новая прокладка.
Вопрос: Нужно ли смазывать прокладку перед установкой?Ответ: Нет. Поверхности прокладки и фланцев должны быть чистыми и сухими. Смазка может вызвать «выскальзывание» прокладки из-под фланцев при затяжке или химически прореагировать с материалом прокладки, разрушив ее. Исключение — некоторые специальные монтажные пасты, применение которых регламентировано производителем.
Вопрос: У меня нестандартный фланец. Вы можете изготовить прокладку по моим размерам?Ответ: Да, конечно. Компания «РезиноМир» предоставляет услуги по высокоточной резке и вырубке прокладок любой формы и размера по вашим чертежам, эскизам или образцам. Мы можем изготовить для вас прокладки из паронита, резины, фторопласта и других материалов.
Вопрос: В чем разница между паронитом ПОН-Б и ПМБ?Ответ: ПОН-Б (Паронит Общего Назначения) — универсальный материал для воды, пара, газов. ПМБ (Паронит Маслобензостойкий) — специализированный материал с повышенной стойкостью к нефтепродуктам. В контакте с бензином или керосином ПОН-Б может набухать и разрушаться, в то время как ПМБ сохраняет свои свойства.
