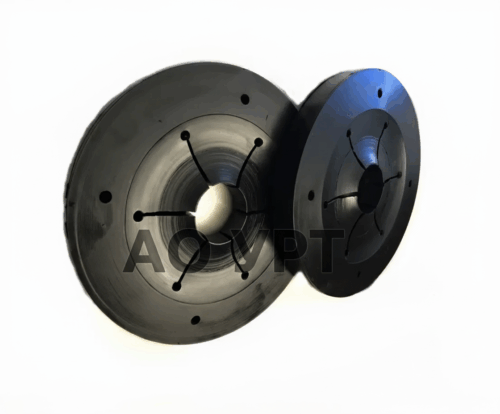

Обтираторы скважинные ОСР - 440А (толщина 45 мм)

Барьер для загрязнений: Эволюция очистки бурильного инструмента

В современной нефтегазодобыче эффективность буровых работ оценивается не только скоростью проходки, но и соблюдением экологических стандартов, а также безопасностью труда. Процесс спуско-подъемных операций (СПО) неизбежно связан с извлечением из скважины сотен метров труб (бурильных, утяжеленных, насосно-компрессорных), поверхность которых покрыта слоем бурового раствора, пластовой жидкости, парафинов и нефти. Без надежной системы очистки эта агрессивная смесь попадает на рабочую площадку, создавая травмоопасную скользкую среду и нанося непоправимый вред экологии.

Ключевым элементом в системе механической очистки инструмента являются резинотехнические изделия (РТИ) специального назначения. Если для стандартного оборудования часто используются типовые модели, то для тяжелых условий эксплуатации, больших диаметров роторных столов и повышенных требований к износостойкости применяются обтираторы скважинные ОСР — 440А (толщина 45 мм).

Компания «РезиноМир», обладая стратегическим складом в Москве, специализируется на поставках именно таких, усиленных и крупногабаритных решений для нефтесервиса. Мы понимаем, что стандартной толщины в 30 мм часто недостаточно для борьбы с вязкими эмульсиями и абразивным шламом. В этой статье мы детально разберем, почему модификация 440А с толщиной 45 мм считается эталоном надежности в своем классе, изучим химию материалов и особенности эксплуатации.

Анатомия и геометрия: ОСР-440А под микроскопом

Аббревиатура ОСР расшифровывается как «Обтиратор Скважинный Резиновый». Число 440 обозначает внешний посадочный диаметр в миллиметрах. Это отличает данную модель от более распространенных ОСР-380. Модель 440А предназначена для установки в роторные столы большого диаметра или специализированные корпуса очистных устройств, применяемых на тяжелых буровых установках (например, эшелонного типа или морских платформах).

Однако главной особенностью, на которую делают ставку инженеры «РезиноМир», является толщина 45 мм.

Физика увеличенной толщины

Почему лишние 5-10 мм резины играют решающую роль?

1. Радиальная жесткость: При прохождении трубы через обтиратор, резина испытывает деформацию на растяжение. Тонкий обтиратор под весом столба жидкости на трубе может «вывернуться» наружу, пропуская грязь. Массив в 45 мм создает мощный упругий каркас, который держит форму даже при высоких скоростях подъема.

2. Эффект скребка: Увеличенная площадь боковой поверхности внутреннего отверстия обеспечивает более плотный контакт с телом трубы. Это позволяет не просто «смахивать» жидкость, а буквально срезать плотные отложения АСПО (асфальтосмолопарафиновые отложения).

3. Ресурс на истирание: Обтиратор работает в режиме сухого или полусухого трения с металлом. Толщина 45 мм — это увеличенный запас «жертвенного» материала. Такое изделие служит на 30-40% дольше стандартных аналогов.

Индекс «А»: Специфика модификации

Литера «А» в маркировке ОСР — 440А указывает на улучшенные характеристики резиновой смеси и конструктивные доработки. Часто это подразумевает наличие специального армирующего корда внутри структуры или использование резины повышенной твердости (до 80-85 единиц по Шору А), что критически важно для работы с тяжелыми бурильными трубами (СБТ) и утяжеленными бурильными трубами (УБТ), имеющими грубую поверхность.

Материаловедение: Химическая защита от агрессии

Условия работы обтиратора можно назвать экстремальными. Он подвергается химической атаке со стороны буровых растворов (часто содержащих дизтопливо, полимеры, щелочи), механическому износу абразивным шламом (песчаником) и термическому воздействию.

Чтобы обтираторы скважинные ОСР — 440А (толщина 45 мм) выдерживали эти нагрузки, технологи «РезиноМир» используют композитные резиновые смеси на основе бутадиен-нитрильных каучуков (NBR / БНКС).

Компоненты успеха:

• Нитрильный каучук (NBR): Обеспечивает базовую маслобензостойкость. Чем выше содержание нитрила в смеси, тем устойчивее резина к набуханию в нефти. Мы используем марки с содержанием акрилонитрила не менее 33-35%.

• Технический углерод (Сажа): Активные марки техуглерода придают резине высокую прочность на разрыв и стойкость к истиранию. Именно поэтому качественные обтираторы всегда черного цвета и оставляют характерный след при сильном трении.

• Пластификаторы для Арктики: Учитывая, что многие наши клиенты работают в ХМАО и ЯНАО, в смесь вводятся добавки, понижающие температуру стеклования. Это позволяет обтиратору сохранять эластичность при -40°C, не растрескиваясь при ударах.

«Качество обтиратора определяется не только его формой, но и «плотностью сшивки» полимера. Дешевые аналоги, сделанные из регенерата (вторсырья), рыхлые и пористые. Они впитывают буровой раствор, разбухают и теряют прочность за одну смену. Продукция «РезиноМир» — это первичный каучук высокой плотности».

Технические характеристики: Цифры и факты

При проектировании заказа снабженцам важно опираться на точные данные. Ниже приведена спецификация изделий, доступных к отгрузке со склада в Москве.

Важно: Внутренний диаметр обтиратора всегда делается меньше диаметра трубы для обеспечения «натяга». Для ОСР — 440А (толщина 45 мм) рекомендуемый натяг составляет 3-5 мм, что обеспечивает идеальный срез жидкости.

Области применения

Усиленная конструкция делает эти изделия востребованными там, где стандартные решения пасуют.

1. Глубокое бурение и морской шельф

При бурении скважин глубиной свыше 3000-4000 метров используются тяжелые бурильные колонны. Нагрузка на очистное оборудование возрастает многократно. Обтираторы диаметром 440 мм идеально подходят для крупных роторных столов (например, 27 ½ дюймов и выше), обеспечивая чистоту палубы и буровой площадки.

2. Работа с вязкими растворами и РУО

Растворы на углеводородной основе (РУО) стоят очень дорого. Каждый литр, вынесенный на трубе наружу — это прямые убытки компании. Толстый профиль (45 мм) обтиратора ОСР-440А работает как прецизионный скребок, возвращая до 99% раствора обратно в скважину.

3. Капитальный ремонт скважин (КРС)

При извлечении старых НКТ, покрытых слоем парафина и коррозийных наростов, тонкие обтираторы рвутся мгновенно. Модель 440А благодаря своей массивности «переваривает» прохождение через муфтовые соединения с острыми краями и счищает твердые отложения.

4. Экологические зоны

Работа в природоохранных зонах требует «нулевого сброса» на грунт. Использование усиленных обтираторов является частью регламента экологической безопасности многих недропользователей, предотвращая разбрызгивание флюида ветром при подъеме свечи.

Инструкция по монтажу и эксплуатации: Советы эксперта

Долговечность обтираторов скважинных ОСР — 440А (толщина 45 мм) напрямую зависит от культуры эксплуатации. Инженеры «РезиноМир» рекомендуют придерживаться следующих правил.

Подготовка посадочного места

Перед установкой обтиратора в корпус или вкладыш ротора, очистите металлическую поверхность от засохшего цемента и грязи. Неровная посадка приведет к перекосу резинового диска. При перекосе одна сторона будет истираться быстрее, а другая — пропускать жидкость.

Выбор натяга

Не пытайтесь использовать один и тот же обтиратор для труб разного диаметра (например, для 73 мм и 89 мм).

• Если надеть обтиратор 73 мм на 89-ю трубу, чрезмерное растяжение создаст внутренние напряжения в резине. При малейшем надрезе (о заусенец на трубе) изделие лопнет мгновенно.

• Всегда держите на буровой комплект под каждый типоразмер используемых труб.

Зимний пуск

В условиях низких температур резина дубеет (становится жестче). Если начать СПО без предварительного прогрева, риск разрыва велик. Обтиратор разогревается в процессе работы от трения и температуры скважинной жидкости, но первые метры подъема должны быть плавными. Рекомендуется хранить сменный запас в теплом помещении.

Смазка

Хотя буровой раствор сам по себе является смазкой, при подъеме «сухих» труб (например, при спуске пустой колонны) трение возрастает. В таких случаях допускается кратковременный полив трубы технической водой или нанесение смазки, совместимой с резиной, для снижения износа кромки.

Преимущества работы с «РезиноМир»

Почему ведущие буровые компании России выбирают нас как поставщика РТИ? Мы не просто продаем «резину», мы предлагаем решение проблем.

1. Логистика из центра:
Наш склад расположен в Московском регионе. Это позволяет нам оперативно (авиа, авто, ж/д) отправлять грузы как на европейский юг, так и на северные месторождения или Дальний Восток. Вы получаете товар быстрее, чем при заказе с региональных, плохо логистически связанных баз.

2. Оригинальное качество:
Мы гарантируем, что обтираторы скважинные ОСР — 440А (толщина 45 мм) произведены из свежего компаунда. Мы не продаем «лежалый» товар с истекшим сроком хранения. Каждая партия проходит проверку твердомером.

3. Нестандартные задачи:
Вам нужен обтиратор с отверстием под квадратную штангу? Или под кабель сложного сечения? Мы можем доработать стандартное изделие или изготовить партию по вашим чертежам. Наше оборудование позволяет выполнять высокоточную вырубку и формовку.

4. Комплексность:
Вместе с обтираторами вы можете заказать у нас протекторы на резьбу, манжеты для буровых насосов, рукава высокого давления. Комплектация «под ключ» экономит время ваших снабженцев.

FAQ — Часто задаваемые вопросы

В: В чем отличие ОСР-440 от ОСР-440А?
О: Индекс «А» в номенклатуре нашего завода обозначает усиленную версию (Arctica/Armored). Это означает использование более дорогой морозостойкой смеси и увеличенную плотность вулканизации, что дает повышенную стойкость к раздиру. Геометрически они могут быть идентичны, но ресурс версии «А» выше на 25-30%.

В: Можно ли резать сплошной обтиратор самому на буровой?
О: Да, сплошные обтираторы часто превращают в разрезные по месту, если нет возможности надеть их через конец трубы. Однако делать это нужно острым ножом под углом (косой срез), чтобы при смыкании края перекрывали друг друга, обеспечивая герметичность. Прямой радиальный разрез будет пропускать жидкость.

В: Какой срок хранения у ваших изделий?
О: Гарантийный срок хранения резинотехнических изделий из МБС резины составляет 3 года при соблюдении условий (температура от 0 до +25°C, отсутствие света и деформации). По факту, качественная резина сохраняет свойства и 5 лет, но мы рекомендуем ротацию складских запасов.

В: Выдержит ли обтиратор прохождение пакера или центратора?
О: Нет. Наружный диаметр пакеров и центраторов значительно превышает диаметр трубы. Попытка протащить их через обтиратор с натягом приведет к его разрушению. Перед выходом крупногабаритного инструмента обтиратор необходимо демонтировать.

В: Работаете ли вы с НДС?
О: Да, компания «РезиноМир» работает с НДС 20%. Все цены в коммерческих предложениях указываются с учетом налога, предоставляется полный пакет закрывающих документов для бухгалтерии.

Инвестиция в качественные расходные материалы — это инвестиция в бесперебойность процесса. Обтираторы скважинные ОСР — 440А (толщина 45 мм) от компании «РезиноМир» представляют собой вершину эволюции механических средств очистки для бурения. Их массивная конструкция, выверенная химия материалов и точность исполнения гарантируют, что ваша буровая площадка останется чистой, раствор будет сэкономлен, а экологические инспекторы не найдут нарушений.

Мы приглашаем к сотрудничеству снабженцев, главных механиков и руководителей буровых предприятий. Наш склад в Москве готов к отгрузке любых объемов продукции. Не ищите компромиссов между ценой и качеством — выбирайте профессиональные решения, проверенные суровыми условиями российской нефтедобычи. Свяжитесь с нами сегодня, чтобы получить персональное предложение и техническую консультацию.
