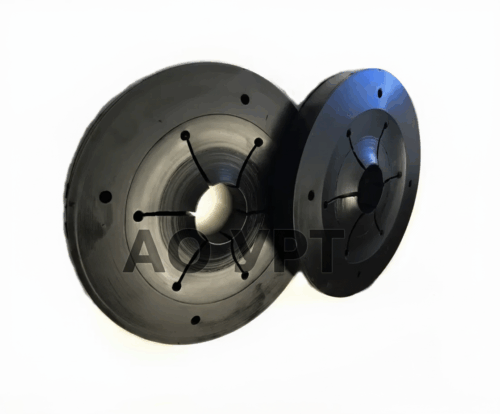

Обтираторы скважинные ОСР - 500 (толщина 30 мм)
Показаны все результаты (8)Цены: по возрастанию
Экология и безопасность бурения: Значение качественной очистки инструмента
В современной нефтегазовой индустрии процесс бурения скважины — это сложнейший технологический цикл, где эффективность измеряется не только метрами проходки, но и соблюдением строгих экологических норм и правил промышленной безопасности. Одной из наиболее рутинных, но критически важных операций является подъем бурильной колонны или насосно-компрессорных труб (НКТ) из скважины. Вместе с трубой на поверхность поднимается и скважинная жидкость: дорогостоящий буровой раствор, химические реагенты, пластовая нефть и парафины.
Если не обеспечить надежную механическую очистку поверхности трубы непосредственно на устье, последствия могут быть плачевными: от потери кубометров раствора и загрязнения роторной площадки до серьезных травм персонала на скользком полу и штрафов от природоохранных ведомств.
Решением этой проблемы служат специализированные резинотехнические изделия (РТИ). Для буровых установок тяжелого класса, оснащенных роторными столами большого диаметра, стандартом де-факто стали обтираторы скважинные ОСР — 500 (толщина 30 мм). Компания «РезиноМир», обладая крупнейшим профильным складом в Москве, обеспечивает бесперебойные поставки этих изделий нефтесервисным предприятиям по всей России. В этом материале мы проведем глубокий технический анализ данного типа обтираторов, разберем их материаловедение и специфику эксплуатации.
Анатомия крупного калибра: Особенности ОСР-500
Аббревиатура ОСР расшифровывается как «Обтиратор Скважинный Резиновый». Число 500 указывает на внешний диаметр изделия в миллиметрах. Это относит данную модель к классу крупногабаритных изделий, предназначенных для установки в посадочные места роторов диаметром свыше 20 дюймов или в специальные стальные корпуса очистных устройств (экономайзеров).
Однако ключевым параметром, определяющим эксплуатационные характеристики именно этой модификации, является сочетание диаметра 500 мм и толщины 30 мм.
Баланс гибкости и прочности
Почему именно 30 мм? В мире бурового оборудования существует миф, что «чем толще, тем лучше». Это не всегда так, особенно для изделий большого диаметра.
-
Эластичность кромки: При внешнем диаметре полуметра, диск толщиной 30 мм обладает оптимальной гибкостью (флексибильностью). Это позволяет внутренней кромке обтиратора плотно облегать трубу, компенсируя её микровибрации и несоосность при подъеме.
-
Прохождение замков: Бурильная колонна состоит из свечей, соединенных замками, диаметр которых больше тела трубы. Слишком толстый и жесткий обтиратор при прохождении замка может создать запредельное сопротивление, что приведет либо к разрыву резины, либо к необходимости остановки лебедки. Толщина 30 мм позволяет резине «раскрываться» и пропускать утолщения, мгновенно схлопываясь обратно на теле трубы.
-
Универсальность монтажа: Многие устаревшие или специфические конструкции роторных столов имеют ограниченную высоту посадочного паза под обтиратор. Модель толщиной 30 мм является универсальной и подходит для 90% существующего парка буровых установок.
Конструктивные разновидности
В ассортименте «РезиноМир» обтираторы скважинные ОСР — 500 (толщина 30 мм) представлены в двух исполнениях:
-
Цельные (Монолитные): Обеспечивают максимальную герметичность и ресурс. Надеваются через свободный конец трубы.
-
Разрезные (Сплит-системы): Имеют заводской радиальный разрез (прямой или косой). Позволяют оперативно установить или заменить обтиратор без развинчивания колонны, что критично при аварийных работах.
Материаловедение: Формула стойкости
Условия работы обтиратора агрессивны. Он подвергается воздействию углеводородов, кислот, щелочей, абразива (шлам, песок) и перепадов температур. Обычная «техническая резина» (ТМКЩ) здесь не работает — она разбухает и теряет прочность за считанные часы.
Для производства профессиональных ОСР компания «РезиноМир» использует специализированные компаунды на основе бутадиен-нитрильного каучука (NBR).
Химия процесса:
-
Маслобензостойкость (МБС):
Ключевое свойство. Нитрильные группы в молекулярной цепи каучука отталкивают молекулы углеводородов. Мы используем смеси с содержанием нитрила 28-35%, что обеспечивает баланс между стойкостью к нефти и морозостойкостью. Такие обтираторы имеют маркировку группы резины IV или V по ГОСТ. -
Физико-механическая память:
Качественный обтиратор должен обладать низким показателем остаточной деформации сжатия. Это значит, что после растяжения замком трубы, отверстие должно вернуться к исходному диаметру. Дешевые аналоги часто растягиваются и остаются в таком положении, переставая снимать грязь (эффект «юбки»). -
Абразивостойкость:
Для защиты от истирания о металл трубы в смесь вводятся активные наполнители (технический углерод высоких марок). Это придает резине характерный черный цвет и высокую плотность.
«Секрет долговечности обтиратора ОСР-500 от «РезиноМир» кроется в технологии вулканизации. Мы используем прессы высокого давления, которые обеспечивают равномерную структуру материала без пор и каверн по всей площади диска диаметром полметра».
Технические характеристики
Инженеры и технологи при составлении заявок опираются на точные параметры. Ниже приведена сводная таблица характеристик изделий, отгружаемых с нашего московского склада.
| Характеристика | Значение / Параметр | Нормативный документ |
| Наименование | Обтиратор скважинный ОСР-500 | ТУ завода-изготовителя |
| Внешний диаметр (D) | 500 мм (± 4 мм) | Под крупный ротор |
| Толщина (H) | 30 мм (± 1.5 мм) | Оптимальная эластичность |
| Внутренний диаметр (d) | Под трубу: 73, 89, 102, 114, 127, 140, 146, 168 мм | Любой под заказ |
| Тип каучука | NBR (Нитрил-бутадиен) | Маслостойкий |
| Твердость | 70–80 единиц по Шору А | Средняя жесткость |
| Условная прочность при растяжении | Не менее 10 МПа | ГОСТ 270-75 |
| Относительное удлинение при разрыве | Не менее 300% | Важно для прохождения муфт |
| Температурный предел хрупкости | -45°C | Исполнение УХЛ |
| Рабочая температура | До +100°C | Кратковременно до +120°C |
| Стойкость к средам | Нефть, дизтопливо, буровые растворы, пластовая вода | — |
Примечание: Внутренний диаметр (d) обтиратора при производстве всегда занижается на 5-10% относительно номинала трубы для обеспечения необходимого натяга.
Области применения
Благодаря своим размерам и свойствам, обтираторы скважинные ОСР — 500 (толщина 30 мм) находят применение в самых ответственных секторах нефтесервиса.
1. Бурение глубоких скважин
На тяжелых буровых установках (типа «Уралмаш», эшелоны Bentec), где используются роторы с проходным отверстием 500-520 мм. Обтиратор устанавливается непосредственно под вкладыши или в специальный адаптер. Он обеспечивает чистоту инструмента при подъеме с больших глубин, где гидростатическое давление жидкости на трубе максимально.
2. Морские платформы и шельф
На оффшорных проектах требования к экологии абсолютны («Zero Discharge Policy»). Любая капля раствора на палубе — это ЧП. Обтираторы большого диаметра перекрывают широкие устья морских райзеров, гарантируя возврат жидкости в систему циркуляции.
3. Работа с обсадными колоннами
Диаметр 500 мм позволяет вырезать в обтираторе отверстия большого диаметра (например, 245 мм или 324 мм) для очистки обсадных труб при их спуске или (реже) извлечении при ликвидации скважин. Стандартные малые обтираторы (ОСР-380) физически не позволяют сделать такое большое отверстие, сохранив прочность стенки.
4. Ремонт скважин (КРС/ПРС)
При использовании устьевого оборудования с широким фланцем. ОСР-500 выступает универсальной заглушкой, защищающей устье от падения посторонних предметов (ключей, гаек) внутрь скважины.
Инструкция по монтажу и эксплуатации: Советы эксперта
Эффективность работы обтираторов скважинных ОСР — 500 (толщина 30 мм) на 50% зависит от качества резины и на 50% — от правильности эксплуатации. Специалисты «РезиноМир» делятся профессиональными рекомендациями.
Подготовка и хранение
-
Температурный режим: Перед монтажом зимой (при температурах ниже -20°C) изделие необходимо выдержать в теплом помещении (культбудке, котельной) минимум 2-3 часа. Монтаж «замороженной» резины приведет к появлению микротрещин при первом же растяжении.
-
Защита от света: На складе обтираторы должны храниться вдали от окон и флуоресцентных ламп. УФ-излучение разрушает поверхностный слой каучука, вызывая сетку трещин (озоновое старение).
Установка
-
Центровка: Убедитесь, что обтиратор ложится в посадочное место ровно, без перекосов. Перекос вызовет неравномерный износ: с одной стороны отверстие станет овальным и начнет пропускать грязь, с другой — резина быстро протрется до дыр.
-
Нарезка (для сплошных): Если необходимо разрезать сплошной обтиратор для установки на занятом устье, делайте разрез под углом 45 градусов (косой стык). Это обеспечит перехлест краев и сохранит герметичность. Прямой разрез — это гарантированная течь.
-
Фиксация: Если конструкция ротора предусматривает прижимную планку, не перетягивайте болты. Чрезмерное сжатие резины лишает её подвижности, необходимой для демпфирования колебаний трубы.
Эксплуатация
Следите за состоянием внутренней кромки. Если зазор между трубой и резиной стал видимым, или появились надрывы глубиной более 5-10 мм — обтиратор подлежит замене. Использование изношенного изделия создает ложное чувство безопасности.
Преимущества работы с «РезиноМир»
Почему снабженцы крупнейших нефтегазовых компаний выбирают «РезиноМир» в качестве поставщика РТИ? Потому что мы понимаем цену простоя буровой.
1. Логистический центр в Москве:
Мы находимся в транспортном сердце России. Это позволяет нам отправлять грузы любой транспортной компанией (ПЭК, Деловые Линии, ЖелДор, Авиа) в день оплаты. Срочная доставка в Сургут, Нижневартовск, Новый Уренгой или Усинск для нас — рутина, а не подвиг.
2. Гарантия качества:
Мы не торгуем «воздухом» или сомнительным импортом. Наши обтираторы скважинные ОСР — 500 (толщина 30 мм) производятся из сертифицированных смесей с контролем каждой партии. Вы получаете паспорт качества и гарантию соответствия ТУ.
3. Наличие на складе:
Крупногабаритные обтираторы (500 мм) часто являются заказной позицией у мелких поставщиков. У нас они входят в складскую программу. Мы держим запас «болванок» (глухих дисков) и дисков с ходовыми отверстиями (73, 89, 114, 127 мм), чтобы закрыть потребность клиента мгновенно.
4. Индивидуальный подход:
Нужен нестандартный диаметр отверстия? Или специфическая твердость резины для работы в тропиках? Наше производство позволяет гибко перестраиваться под нужды заказчика.
FAQ — Часто задаваемые вопросы
В: Можно ли использовать эти обтираторы для очистки квадратной ведущей трубы (Kelly)?
О: Да, это возможно. Мы можем вырубить в обтираторе ОСР-500 квадратное отверстие нужного размера. Однако, из-за угловатой формы штанги износ углов отверстия будет происходить быстрее, чем на круглой трубе. Рекомендуется иметь запас.
В: Подойдет ли толщина 30 мм для очень тяжелых труб? Не порвется?
О: Толщина 30 мм рассчитана на высокие нагрузки. Прочность на разрыв наших изделий превышает 10 МПа. При правильном подборе внутреннего диаметра (натяг 3-5 мм) обтиратор прекрасно справляется с очисткой тяжелых труб, сохраняя целостность при прохождении замков. Для экстремальных условий у нас есть и более толстые версии (40-50 мм), но 30 мм — это золотой стандарт универсальности.
В: Как обтиратор ведет себя с растворами на углеводородной основе (РУО)?
О: Наши изделия изготовлены из МБС резины (нитрил). Они устойчивы к РУО. Допускается небольшое объемное набухание (до 3-5%), что в данном случае даже полезно, так как увеличивает плотность обжима трубы.
В: Какой вес у одного обтиратора ОСР-500?
О: Вес зависит от размера внутреннего отверстия. В среднем, глухой диск весит около 7-8 кг. Это позволяет монтировать его силами одного рабочего без использования грузоподъемных механизмов.
В: Выдержит ли резина температуру +120 градусов?
О: Стандартная смесь NBR работает до +100°C. Кратковременные скачки до +120°C она выдержит. Если предполагается постоянная работа с горячим раствором выше 120°C, мы рекомендуем заказать партию из гидрированного нитрила (HNBR) или фторкаучука.
Чистая буровая — это безопасная и эффективная буровая. Обтираторы скважинные ОСР — 500 (толщина 30 мм) от компании «РезиноМир» являются простым, но незаменимым инструментом в борьбе за экологию производства и экономию ресурсов. Их выверенная геометрия, качественная маслобензостойкая резина и доступность на складе в Москве делают их лучшим выбором для снабжения буровых предприятий.
Мы не просто продаем резину, мы обеспечиваем бесперебойность ваших технологических процессов. Не рискуйте экологическими штрафами и здоровьем сотрудников — выбирайте проверенные решения. Свяжитесь с отделом продаж «РезиноМир» сегодня, чтобы укомплектовать ваши объекты надежными РТИ к началу сезона.
