Пробки цементировочные 3-х лепестковые

Гарант герметичности: Роль трехлепестковых пробок в креплении скважин

Процесс цементирования обсадных колонн — это кульминационный этап строительства скважины, определяющий её долговечность и экологическую безопасность. В этой сложной технологической цепочке, где закачка тампонажного раствора происходит под огромным давлением, критически важно исключить смешивание технологических жидкостей. Попадание бурового раствора в цемент или цемента в продавочную жидкость (воду/раствор) приводит к непоправимым последствиям: образованию каналов миграции флюида, снижению прочности цементного камня и, как следствие, негерметичности заколонного пространства.

Для решения этой инженерной задачи используются разделительные элементы. «Золотым стандартом» для большинства эксплуатационных и промежуточных колонн стали пробки цементировочные 3-х лепестковые. Их конструкция, проверенная десятилетиями практики, обеспечивает оптимальный баланс между качеством очистки стенок трубы (wiping effect) и проходимостью по стволу скважины.

Компания «РезиноМир», базируясь в Москве, является ключевым поставщиком данной технологической оснастки для нефтесервисных предприятий России. Мы понимаем, что цена ошибки при цементировании колоссальна, поэтому предлагаем продукцию, отвечающую самым жестким стандартам API и ГОСТ. В этом материале мы детально разберем анатомию трехлепестковых пробок, физику их работы и критерии выбора.

Анатомия разделения: Конструкция 3-х лепестковой пробки

Почему именно три лепестка? Инженерная мысль в области тампонажной оснастки прошла долгий путь от простых деревянных «чопов» до высокотехнологичных композитов. Трехлепестковая (3-fin) геометрия была признана наиболее эффективной для стандартных длин обсадных колонн.

Конструктивно пробки цементировочные 3-х лепестковые представляют собой сложный сборочный узел, состоящий из двух основных частей: сердечника и эластомерной оболочки.

1. Эластомерная оболочка (Манжета)

Это рабочая часть пробки. Три гибких ребра (лепестка) расположены по окружности корпуса.

• Геометрия: Лепестки имеют направленный вверх профиль (cup-shape). Под воздействием давления закачки снизу (для нижней пробки) или сверху (для верхней), лепестки распираются, плотно прижимаясь к стенкам обсадной трубы.

• Функция: Каждый из трех лепестков работает как независимый скребок. Первый снимает основной слой глинистой корки и бурового раствора, второй и третий осуществляют финишную зачистку, обеспечивая идеальную адгезию цемента к металлу трубы.

2. Сердечник (Корпус)

Основа, на которую наварена резина. От материала сердечника зависит важнейший параметр — разбуриваемость (drillability). В современных пробках от «РезиноМир» используются:

• Фенопласт (Phenolic): Термореактивный пластик высокой прочности. Он выдерживает сжимающие нагрузки до 500 атмосфер, но при встрече с долотом PDC мгновенно разрушается в мелкую крошку, не повреждая алмазные резцы.

• Алюминиевые сплавы: Используются реже, в основном для скважин с экстремальными температурами, где пластик может «поплыть».

• Композиты: Стеклонаполненные полимеры нового поколения.

Типология: Верх и Низ

Комплект всегда состоит из двух пробок, которые, несмотря на внешнее сходство (обе 3-х лепестковые), выполняют разные функции.

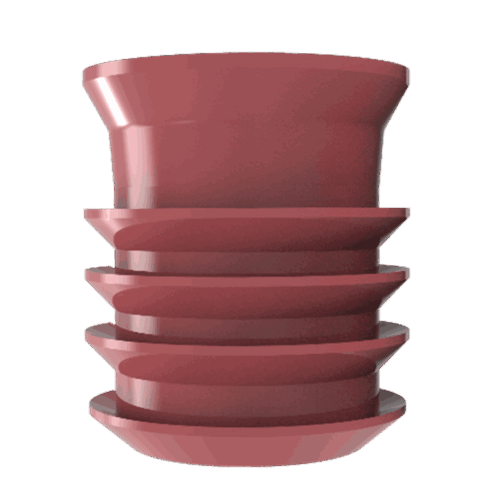

1. Нижняя пробка (Bottom Plug):

   • Цвет: Обычно оранжевый или красный.

   • Особенность: Имеет полую конструкцию и разрывную мембрану (диафрагму).

   • Задача: Идет впереди цементного раствора. Счищает буровой раствор со стенок. Когда пробка садится на стоп-кольцо, давление растет, мембрана лопается (обычно при 20-30 атм), и цемент проходит сквозь неё в затрубное пространство.

2. Верхняя пробка (Top Plug):

   • Цвет: Обычно черный.

   • Особенность: Глухой, сплошной корпус.

   • Задача: Идет следом за цементом, отделяя его от продавочной жидкости. Садится на нижнюю пробку, вызывая резкий скачок давления («Стоп»), что сигнализирует оператору об окончании процесса.

«Качественная 3-х лепестковая пробка — это не просто кусок резины. Это прецизионное изделие, где диаметр лепестка в свободном состоянии должен превышать внутренний диаметр обсадной трубы на строго заданную величину (натяг). Если натяг мал — будет смешение жидкостей. Если велик — пробка застрянет».

Технические характеристики и материаловедение

При выборе оснастки инженеры «РезиноМир» рекомендуют обращать внимание не только на типоразмер, но и на химический состав эластомера.

Химия материалов

Условия в скважине могут быть агрессивными. Обычная резина (SBR) не подходит для глубокого бурения.

• Стандартное исполнение: Используется нитрил-бутадиеновый каучук (NBR). Рабочая температура до +100…+110°C. Отличная стойкость к маслу и буровым растворам.

• Термостойкое исполнение: Для скважин с температурой до +150…+180°C (HPHT) применяется гидрированный нитрил (HNBR) или фторкаучук (FKM/Viton).

Ниже приведена таблица технических характеристик стандартной линейки пробок, доступных на складе в Москве:

Примечание: Для 3-х лепестковых пробок критически важна стабильность размеров. Наши изделия проходят контроль геометрии лазерными сканерами перед отправкой клиенту.

Области применения

Универсальность конструкции делает пробки цементировочные 3-х лепестковые востребованными в самых разных условиях эксплуатации.

1. Эксплуатационные колонны средней глубины

Это основная ниша. Для скважин глубиной 2000–3500 метров трех лепестков вполне достаточно, чтобы сохранить герметичность и качественно очистить стенки трубы на всем протяжении спуска. Использование более дорогих 5-ти лепестковых пробок здесь часто экономически нецелесообразно.

2. Промежуточные технические колонны

При креплении кондукторов и технических колонн больших диаметров (245, 324 мм) пробки обеспечивают надежное разделение больших объемов цементного раствора, предотвращая его разбавление буровым раствором.

3. Наклонно-направленные скважины (ННБ)

В наклонном стволе пробка работает в условиях неравномерного прижатия (под действием гравитации она ложится на нижнюю стенку). Жесткость трех лепестков рассчитана так, чтобы компенсировать это смещение и сохранять контакт по всему периметру (360 градусов), предотвращая прорыв жидкости по верхней образующей.

4. Работа с PDC долотами

Благодаря использованию композитных материалов в сердечнике, наши пробки идеально подходят для последующего разбуривания современными долотами PDC. Это исключает необходимость дополнительных рейсов шарошечными долотами для «выгрызания» остатков алюминиевой оснастки.

Инструкция по монтажу и эксплуатации: Советы эксперта

Даже самая лучшая пробка не сработает, если нарушена технология её применения. Специалисты «РезиноМир» подготовили ряд рекомендаций для персонала на буровой.

Подготовка и входной контроль

1. Проверка мембраны: Перед установкой нижней пробки обязательно осмотрите мембрану на просвет. На ней не должно быть трещин или механических повреждений. Поврежденная мембрана лопнет раньше времени, и разделения сред не произойдет.

2. Целостность лепестков: Эластомер должен быть упругим. Если пробка хранилась на морозе (ниже -30°C) без упаковки, резина может «задубеть» или растрескаться.

3. Соответствие веса: Убедитесь, что вы берете именно ту пробку. Ошибка, когда в скважину 168 мм пытаются затолкать пробку 178 мм (или наоборот), встречается чаще, чем кажется.

Зарядка цементировочной головки

• В нижнюю часть головки (или манифольда) устанавливается нижняя пробка (с мембраной).

• В верхнюю часть — верхняя (глухая) пробка.

• Важно проверить работу стопоров (флажков), удерживающих пробки до момента сброса.

Процесс цементирования

1. Сбрасывается нижняя пробка.

2. Закачивается расчетный объем тампонажного раствора. Пробка движется вниз, очищая трубу.

3. При посадке на стоп-кольцо давление растет. Наблюдайте за манометром. Характерный скачок и падение давления означают, что мембрана сработала штатно.

4. Сбрасывается верхняя пробка.

5. Закачивается продавочная жидкость.

6. Финишный скачок давления («Стоп») означает, что верхняя пробка догнала нижнюю и процесс завершен герметично.

Важно: При использовании трехлепестковых пробок в горизонтальных скважинах с большим отходом от вертикали рекомендуется использовать пробки с усиленным (армированным) оребрением, чтобы исключить истирание нижнего лепестка о стенку трубы на длинном интервале.

Преимущества работы с «РезиноМир»

Рынок буровой оснастки насыщен, но найти надежного партнера, способного обеспечить стабильное качество и логистику, непросто. Почему ведущие буровые компании выбирают нас?

1. Логистический хаб в Москве
Наш центральный склад расположен в стратегически удобной точке. Это позволяет нам оперативно отправлять грузы авиатранспортом на месторождения Западной Сибири, Тимано-Печоры или Дальнего Востока. Вы получаете товар быстрее, чем при заказе с удаленных региональных баз.

2. Климатический контроль хранения
Резина — материал капризный. Она боится ультрафиолета и экстремального холода. Наш склад в Москве — это теплый терминал класса «А», где поддерживается оптимальная влажность и температура. Вы получаете пробки цементировочные 3-х лепестковые со свежим сроком изготовления, а не пересушенный «неликвид».

3. Гарантия разбуриваемости
Мы используем только сертифицированные фенопласты и композиты. Мы гарантируем, что время разбуривания наших пробок долотом PDC не превысит нормативных значений (обычно 15-30 минут), что экономит дорогостоящее время работы буровой установки.

4. Полная комплектация
Вместе с пробками мы готовы поставить все необходимое для цементирования: центраторы (пружинные и жесткие), турболизаторы, стоп-кольца и управляемые муфты. Комплексная закупка экономит время ваших снабженцев.

FAQ — Часто задаваемые вопросы

В: В чем отличие 3-х лепестковой пробки от 5-ти лепестковой? Что лучше?
О: 3-х лепестковая пробка имеет меньшую длину и меньшую площадь трения. Она дешевле и идеальна для стандартных скважин. 5-ти лепестковые пробки применяются в глубоких скважинах или при спуске хвостовиков, где требуется повышенная надежность разделения на длинных дистанциях. Для 90% задач эксплуатационного бурения 3-х лепестков более чем достаточно.

В: Можно ли использовать ваши пробки при цементировании с вращением колонны?
О: Да. Наши пробки оснащены антиротационными зубьями (вставками) на торцах. При посадке верхней пробки на нижнюю (и нижней на стоп-кольцо), они входят в зацепление и блокируются от вращения. Это позволяет легко разбурить их, даже если колонна не зацементирована жестко.

В: Каков срок годности резиновых пробок?
О: Гарантийный срок хранения изделий из NBR обычно составляет 12-24 месяца при соблюдении условий хранения (вдали от света и тепла). Мы строго следим за ротацией складских запасов и не отгружаем просроченный товар.

В: Что делать, если при продавке не было скачка давления («Стоп»)?
О: Это аварийная ситуация, которая может означать негерметичность колонны, отказ счетчика объемов или разрушение пробки. Однако, использование качественных пробок от «РезиноМир» сводит риск разрушения к нулю. Чаще всего причина кроется в ошибке расчета объема продавки.

В: Работаете ли вы с нестандартными размерами?
О: Да, помимо стандарта API, мы можем изготовить пробки под редкие диаметры обсадных труб (например, 146 мм или 219 мм), используемые в российском бурении.

Качество цементирования — это фундамент, на котором строится вся дальнейшая жизнь скважины. Экономия на резиновой оснастке несопоставима с рисками межколонных перетоков и обводнения продукции.

Пробки цементировочные 3-х лепестковые от компании «РезиноМир» — это проверенное решение, сочетающее в себе технологичность материалов, продуманную конструкцию и надежность эксплуатации. Мы предлагаем не просто товар, а уверенность в том, что процесс крепления скважины пройдет штатно, от сброса нижней пробки до финального «Стоп».

Свяжитесь с нами сегодня, чтобы укомплектовать ваши объекты качественной оснасткой. Наш склад в Москве готов к немедленной отгрузке любых объемов, а наши инженеры ответят на любые технические вопросы. Выбирайте профессионалов, выбирайте «РезиноМир».
