Пробки цементировочные 4-х лепестковые

Надежность в четвертой степени: Эволюция тампонажной оснастки
Процесс строительства нефтяных и газовых скважин не терпит компромиссов. Цементирование обсадной колонны — это финальный аккорд бурения, определяющий герметичность ствола, защиту водоносных горизонтов и долговечность всей конструкции скважины на десятилетия вперед. В этом сложном гидродинамическом процессе одной из главных проблем остается качественное разделение технологических жидкостей. Смешение бурового раствора с тампонажным (цементным) приводит к образованию загрязненных зон («карманов») в цементном камне, что чревато межколонными перетоками и коррозией.
Для решения этой задачи десятилетиями использовались разделительные пробки. Если в неглубоких и вертикальных скважинах стандартом долгое время считались 3-х лепестковые модели, то современные условия бурения — глубокие горизонты, наклонно-направленные профили (ННБ) и горизонтальные участки — диктуют новые требования. Ответом на вызовы индустрии стали пробки цементировочные 4-х лепестковые. Добавление четвертого чистящего элемента кратно повышает надежность очистки стенок трубы и стабильность движения пробки.
Компания «РезиноМир», обладая стратегическим логистическим центром в Москве, обеспечивает поставки этой критически важной оснастки для ведущих нефтесервисных предприятий страны. Мы понимаем физику процесса тампонажа и предлагаем решения, которые гарантируют герметичность и легкость последующего разбуривания. В этом материале мы глубоко погрузимся в конструкцию, материаловедение и эксплуатационные нюансы 4-х лепестковых пробок.

Анатомия эффективности: Конструкция 4-х лепестковой пробки
Почему инженеры переходят с трех лепестков на четыре? Казалось бы, разница невелика. Однако в гидравлике скважины каждый дополнительный контур уплотнения играет решающую роль.

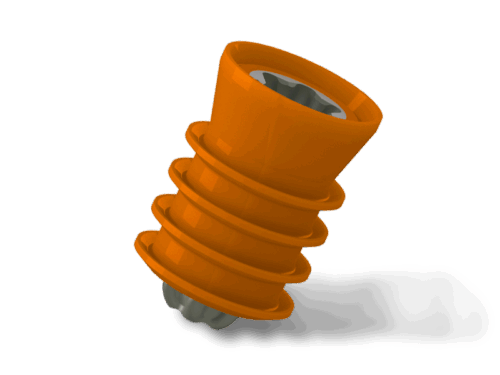

Пробки цементировочные 4-х лепестковые (4-fin Cementing Plugs) представляют собой высокотехнологичный композитный узел. Рассмотрим их устройство детально.

1. Эластомерная манжета: Четыре контура защиты
Рабочая часть пробки выполнена из износостойкой резины или полиуретана. Четыре гибких ребра (лепестка) расположены последовательно вдоль корпуса.

Принцип действия: Лепестки имеют форму «юбки», направленной против движения жидкости. Под действием перепада давления они раскрываются, создавая значительный натяг на стенку обсадной трубы.

Резервирование: Если первый лепесток повреждается об острый край стыка обсадных труб или заусенец, оставшиеся три продолжают выполнять функцию скребка (wiper) и уплотнителя. В 3-х лепестковой пробке потеря одного ребра снижает эффективность на 33%, в 4-х лепестковой — только на 25%.

Стабилизация: Четыре точки опоры лучше центрируют пробку в трубе, предотвращая перекосы, которые особенно опасны в наклонных и горизонтальных интервалах.

2. Сердечник (Core): Легкость разбуривания
Это «скелет» пробки. В прошлом использовались алюминиевые сердечники, но они создавали проблемы для современных долот PDC (Polycrystalline Diamond Compact). Алюминий «намазывается» на резцы, снижая механическую скорость проходки.В пробках от «РезиноМир» используются:

Фенопласт (Phenolic Plastic): Термореактивный материал высокой плотности. Он выдерживает колоссальные осевые нагрузки при посадке («Стоп»), но при разбуривании рассыпается в мелкую, неабразивную крошку, которая легко выносится раствором.

Композитные материалы: Стеклонаполненные полимеры для сверхглубоких скважин с высокими температурами и давлениями.

Типология: Комплект «Верх-Низ»
Как и в классических системах, 4-х лепестковые пробки работают в паре, но имеют принципиальные конструктивные отличия.

Нижняя пробка (Bottom Plug):

Маркировка: Обычно красный или оранжевый цвет.

Функция: Идет первой, счищая буровой раствор. Имеет полую конструкцию, перекрытую калиброванной разрывной мембраной (rupture disk).

Механизм: При посадке на кольцо «Стоп» давление растет до заданного значения (например, 2-3 МПа), мембрана разрушается, открывая проход для цемента в затрубное пространство.

Верхняя пробка (Top Plug):

Маркировка: Обычно черный цвет.

Функция: Финальный разделитель. Имеет сплошной, глухой корпус.

Механизм: Идет за цементом, гонимая продавочной жидкостью. Садится на нижнюю пробку, перекрывая поток и обеспечивая герметичный «стакан» в конце цементирования.

«В 4-х лепестковых пробках «РезиноМир» реализована система антиротации. Торцы пробок имеют зубчатый профиль. При посадке верхней пробки на нижнюю они входят в жесткое зацепление, превращаясь в монолит. Это исключает их вращение при разбуривании, экономя часы работы буровой установки».

Технические характеристики и Материаловедение
Выбор пробки — это не просто подбор по диаметру. Это анализ совместимости материалов с условиями скважины (температура, химия растворов).

Эластомеры: Химия стойкости

NBR (Нитрильный каучук): Стандартное исполнение. Рабочая температура до +110°C. Отличная стойкость к нефти и стандартным буровым растворам.

HNBR (Гидрированный нитрил): Для скважин с повышенной температурой (до +150°C) и наличием агрессивных газов (H2S в малых концентрациях).

FKM (Фторкаучук): Для экстремальных условий (HPHT) и высокой агрессии среды.

Ниже представлена таблица характеристик 4-х лепестковых пробок, входящих в складскую программу «РезиноМир» в Москве:

Диаметр обсадной колонны (мм / дюймы)
Тип исполнения
Материал сердечника
Разрывное давление мембраны (МПа)
Макс. обратное давление (МПа)
Температурный режим (Std/High)
Особенность

114 (4 1/2″)
Верх/Низ
Фенопласт
2.1 ± 0.3
35
110°C / 150°C
Усиленное оребрение

127 (5″)
Верх/Низ
Фенопласт
2.1 ± 0.3
35
110°C / 150°C
Антиротационный замок

140 (5 1/2″)
Верх/Низ
Фенопласт
2.1 ± 0.3
35
110°C / 160°C
Совместимость с PDC

146 (5 3/4″)
Верх/Низ
Композит
2.5 ± 0.3
35
110°C / 150°C
Спецзаказ РФ стандарта

168 (6 5/8″)
Верх/Низ
Фенопласт
2.5 ± 0.3
30
110°C / 150°C
4 лепестка + юбка

178 (7″)
Верх/Низ
Фенопласт
2.5 ± 0.3
30
110°C / 160°C
Высокая износостойкость

245 (9 5/8″)
Верх/Низ
Фенопласт/Алюм
3.0 ± 0.4
25
110°C / 140°C
Для кондукторов

324 (12 3/4″)
Верх/Низ
Алюминий/Фенол
3.0 ± 0.4
20
100°C / 130°C
Крупногабаритная

Примечание: Параметры разрывного давления мембраны могут быть откалиброваны под требования заказчика (например, если используется специфическое стоп-кольцо).

Области применения
Где использование 4-х лепестковой оснастки не просто желательно, а необходимо?

1. Горизонтальные и наклонно-направленные скважины (ERD)
В горизонтальном стволе пробка под действием гравитации прижимается к нижней стенке трубы (Low side), а сверху образуется зазор. 3-х лепестковая пробка может потерять герметичность по верхней образующей. 4-х лепестковая конструкция имеет большую площадь контакта и жесткость, компенсируя гравитационное провисание и обеспечивая очистку 360°.

2. Скважины с кавернозностью или изношенными трубами
Если цементируется старая скважина (хвостовик) или трубы имеют внутреннюю коррозию/износ, стандартные пробки могут пропускать раствор. Четыре контура уплотнения создают многоступенчатый барьер, нивелируя дефекты поверхности металла.

3. Глубокие скважины с высоким перепадом давления
При цементировании на больших глубинах дифференциальное давление на пробку может достигать сотен атмосфер. Четыре лепестка равномернее распределяют нагрузку на корпус, предотвращая «выворачивание» резины и прорыв продавочной жидкости.

4. Использование агрессивных буровых растворов
При работе с растворами на углеводородной основе (РУО) резина может набухать или размягчаться. Дополнительный объем эластомера в 4-х лепестковой модели служит «запасом прочности», сохраняя работоспособность пробки даже при частичной химической деградации внешнего слоя.

Инструкция по монтажу и эксплуатации: Советы эксперта
Успех операции цементирования зависит от мелочей. Инженеры «РезиноМир» настоятельно рекомендуют соблюдать регламент работы с оснасткой.

Входной контроль на устье

Геометрия: Проверьте, не деформировались ли лепестки при транспортировке. Если пробка лежала под тяжелым грузом и стала овальной, в скважине она может не восстановить форму.

Мембрана: Осмотрите диафрагму нижней пробки. На ней не должно быть трещин. Наличие заводской маркировки давления разрыва — обязательно.

Температура: Если работы ведутся зимой (при -20°C и ниже), а пробка хранилась в холодном складе, занесите её в теплое помещение (культбудку) за 2-3 часа до использования. Замерзшая резина теряет эластичность и может раскрошиться при прохождении через манифольд.

Последовательность загрузки
Ошибка оператора (перепутывание верхней и нижней пробки) — классика аварийных ситуаций.

Сначала: В нижний отсек цементировочной головки загружается НИЖНЯЯ (проходная, с мембраной) пробка.

Затем: В верхний отсек загружается ВЕРХНЯЯ (глухая) пробка.

Проверка: Убедитесь, что стопорные пальцы головки надежно удерживают пробки и манометры исправны.

Процесс разбуривания
Благодаря системе противовращения и фенопластовому сердечнику, пробки цементировочные 4-х лепестковые от «РезиноМир» разбуриваются долотом PDC за 15-40 минут.

Рекомендация: При разбуривании снижайте нагрузку на долото и увеличивайте расход промывочной жидкости для эффективного выноса пластиковой крошки. Не допускайте чрезмерного давления, чтобы не повредить само стоп-кольцо.

Преимущества работы с «РезиноМир»
В условиях жесткой конкуренции и санкционных ограничений, надежность поставщика выходит на первый план. Почему профессионалы выбирают нас?
1. Центральный склад в Москве — сердце логистикиМосква — это главный транспортный узел России. Отсюда грузы уходят в любом направлении (Сургут, Усинск, Сахалин) быстрее и дешевле, чем с региональных складов. Мы обеспечиваем оперативную отгрузку авиа- и автотранспортом, понимая цену простоя буровой бригады.
2. Качество мирового уровня (API Spec 10F)Наши пробки — это не дешевая копия. Это продукт, разработанный с учетом стандартов API. Мы используем первичный эластомер NBR и высокопрочные фенольные смолы. Каждая партия проходит тест на герметичность и давление разрыва мембраны.
3. Гарантия совместимостиМы поставляем пробки, которые гарантированно подходят к нашим стоп-кольцам (ЦКОД) и муфтам. Профили зубьев противовращения идеально совпадают, обеспечивая жесткую сцепку. Нет риска, что пробка начнет вращаться под долотом.
4. Честная ценаВ отличие от западных брендов (Halliburton, Schlumberger), чья продукция стала недоступной или запредельно дорогой, и в отличие от низкокачественного азиатского «ноунейма», «РезиноМир» предлагает оптимальный баланс. Вы платите за технологии и надежность, а не за логотип.

FAQ — Часто задаваемые вопросы
В: Насколько 4-х лепестковая пробка длиннее 3-х лепестковой? Поместится ли она в стандартную цементировочную головку?О: Да, 4-х лепестковые пробки имеют чуть большую длину (на 10-15%), но они спроектированы так, чтобы помещаться в стандартные цементировочные головки (Cementing Heads) соответствующего типоразмера. Проблем с загрузкой обычно не возникает.
В: Можно ли использовать эти пробки для цементирования хвостовиков?О: Да, существуют специальные модификации малого диаметра (102, 114, 127 мм) для хвостовиков. Они также оснащены замками для фиксации в посадочной муфте («Landing Collar») подвески хвостовика.
В: Что делать, если давление «Стоп» не было получено?О: Это серьезный сигнал. Возможно, пробка не села герметично или объем продавки был рассчитан неверно. Однако, использование 4-х лепестковой пробки минимизирует риск прорыва жидкости. Если вы уверены в объеме, остановите продавку, чтобы не продавить цемент в затруб.
В: Подходят ли ваши пробки для разбуривания шарошечными долотами?О: Да, абсолютно. Фенопласт и резина легко разрушаются любым типом породоразрушающего инструмента. Но основное преимущество (отсутствие алюминия) раскрывается именно при работе с дорогими долотами PDC.
В: Содержат ли пробки металлические детали?О: Стандартные модели — нет (кроме, возможно, пружины в мембране, если конструкция специфическая, но чаще всего мембрана тоже полимерная или латунная). Полностью композитная конструкция исключает наличие крупных кусков металла на забое.
В нефтесервисе надежность оборудования — это синоним безопасности и прибыли. Выбор пробок цементировочных 4-х лепестковых — это инвестиция в качество крепления скважины. Дополнительный контур уплотнения, улучшенная стабилизация и гарантированная разбуриваемость делают их идеальным выбором для ответственных работ.
Компания «РезиноМир» готова стать вашим надежным партнером в Москве. Мы предлагаем не просто «резину», а инженерные решения, проверенные на тысячах скважин. Не рискуйте герметичностью заколонного пространства — выбирайте оснастку, которая работает безотказно. Свяжитесь с нашим отделом продаж для консультации и расчета комплектации под ваш проект. Ваша скважина скажет вам «спасибо» долгими годами безводной эксплуатации.
