Максимальный барьер: Технология 5-ти лепестковых пробок в глубоком бурении

Строительство нефтяных и газовых скважин — это непрерывная гонка технологий, где глубина забоя растет, траектории становятся сложнее, а требования к надежности оборудования ужесточаются с каждым годом. Этап цементирования обсадной колонны является критической точкой невозврата. От того, насколько качественно тампонажный раствор заместит буровой, и насколько герметичным будет цементное кольцо, зависит «здоровье» скважины на десятилетия вперед.

В условиях глубокого бурения, наклонно-направленных стволов (ННБ) и скважин с большим отходом от вертикали (ERD), стандартные решения часто оказываются недостаточными. Традиционные 3-х лепестковые пробки, отлично работающие на глубинах до 2-3 км, могут терять эффективность при высоких дифференциальных давлениях и длинных интервалах спуска. Ответом на этот инженерный вызов стало внедрение пробок цементировочных 5-ти лепестковых. Эта «тяжелая артиллерия» тампонажной оснастки обеспечивает беспрецедентный уровень очистки стенок трубы и разделения жидкостей.

Компания «РезиноМир», обладая стратегическим логистическим центром в Москве, специализируется на поставках высокотехнологичной оснастки для самых ответственных проектов нефтесервиса. Мы понимаем, что цена ошибки на глубине 4000 метров исчисляется десятками миллионов рублей, поэтому предлагаем решения, гарантирующие успех операции. В этой статье мы детально разберем конструкцию, физику работы и преимущества пятилепестковых пробок.

Анатомия надежности: Зачем нужен пятый элемент?

Почему инженеры увеличивают количество чистящих элементов (лепестков) на пробке? Это не маркетинг, а сугубо техническая необходимость, продиктованная гидродинамикой и механикой.

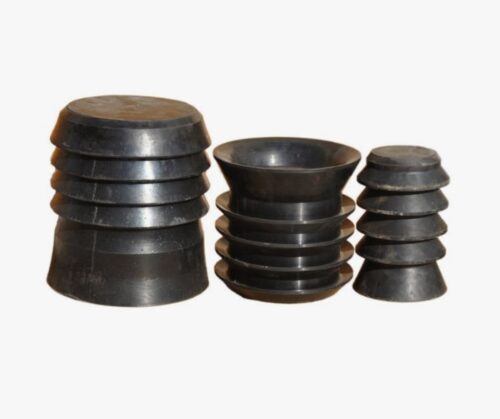

Пробки цементировочные 5-ти лепестковые (5-fin Cementing Plugs) — это вершина эволюции разделительной оснастки. Их конструкция спроектирована для работы в режиме «сверхнадежности».

1. Многоконтурная система очистки (Wiping Efficiency)

Каждый лепесток — это независимый скребок. В процессе движения по обсадной колонне пробка должна удалить со стенок глинистую корку и остатки бурового раствора.

• Принцип действия: Пять гибких ребер создают последовательный каскад очистки. Если первый и второй лепестки повреждаются при прохождении через стыки труб, муфты ступенчатого цементирования (МСЦ) или острые края, оставшиеся три продолжают выполнять работу.

• Результат: Исследования показывают, что 5-ти лепестковая пробка удаляет до 99% пленки бурового раствора, обеспечивая идеальную адгезию цемента к металлу трубы.

2. Стабилизация в стволе

В наклонных и горизонтальных скважинах пробка под действием гравитации прижимается к нижней стенке трубы (Low Side). В верхней части (High Side) прижимное усилие падает.

• Геометрия: Увеличенная длина корпуса и пять точек опоры (лепестков) работают как центраторы. Пробка идет по стволу строго соосно, не перекашиваясь и сохраняя герметичность по всему периметру (360 градусов) даже в зонах набора кривизны.

3. Материаловедение: Сердечник и Эластомер

Сердце современной пробки — это композитный материал. Времена цельнолитого алюминия уходят в прошлое из-за его плохой разбуриваемости долотами PDC.
В продукции «РезиноМир» используются:

• Сердечник: Высокопрочный фенопласт (Phenolic) или стеклонаполненный композит. Он выдерживает осевые нагрузки при посадке («Стоп») до 35-40 МПа, но превращается в пыль при разбуривании.

• Оболочка: Специальные марки резины (NBR, HNBR), вулканизированные непосредственно на сердечник. Монолитная конструкция исключает отрыв лепестков («расслоение») в процессе движения.

Типология: Комплект «Верх-Низ»

Как и в классических схемах, работа осуществляется парой пробок, каждая из которых имеет свою специализацию.

1. Нижняя пробка (Bottom Plug):

   • Цвет: Оранжевый/Красный.

   • Конструкция: Полая, с разрывной диафрагмой (мембраной).

   • Задача: Физическое разделение бурового раствора и цемента. При посадке на кольцо «Стоп», мембрана разрушается под давлением (калибруется на 20-30 атм), пропуская цемент. Пять лепестков гарантируют, что буровой раствор не просочится назад в цемент.

2. Верхняя пробка (Top Plug):

   • Цвет: Черный.

   • Конструкция: Глухая (сплошная).

   • Задача: Идет за цементом, толкаемая продавочной жидкостью (водой/раствором). Садится на нижнюю пробку, обеспечивая герметичное перекрытие колонны. Именно она держит финальное давление опрессовки.

«В 5-ти лепестковых пробках «РезиноМир» применяется усовершенствованная система антиротации. Зубчатые профили на торцах верхней и нижней пробки, а также на стоп-кольце, входят в зацепление «намертво». Это критически важно при разбуривании: пробка не вращается вместе с долотом, экономя часы и ресурсы буровой».

Технические характеристики и Спецификации

Выбор 5-ти лепестковой пробки оправдан в сложных условиях. Инженеры «РезиноМир» подбирают оснастку, исходя из параметров скважины (температура, давление, тип раствора).

Классы термостойкости

• Standard (NBR): До +110°C. Для большинства эксплуатационных колонн.

• High Temp (HNBR): До +150°C. Для глубоких горизонтов.

• Extreme (FKM/Viton): До +180°C и выше. Стойкость к H2S и агрессивной химии.

Ниже представлена таблица характеристик 5-ти лепестковых пробок из складской программы «РезиноМир» в Москве:

Примечание: Параметр «Макс. рабочее давление» (Back Pressure Rating) указывает на давление, которое выдерживает верхняя пробка снизу после посадки (давление обратного потока). Для 5-ти лепестковых моделей этот показатель выше, чем у аналогов, благодаря увеличенной площади контакта резины.

Области применения

Где применение пробок цементировочных 5-ти лепестковых является технической необходимостью?

1. Глубокие и сверхглубокие скважины

При глубинах свыше 3500-4000 метров гидростатическое давление и трение колоссальны. Пробка проходит путь в несколько километров, постоянно истираясь о стенки трубы. 3-х лепестковая модель к концу пути может потерять до 50% своего диаметра (износ лепестков). 5-ти лепестковая конструкция имеет «запас резины», гарантируя, что даже на забое она сохранит герметичность.

2. Цементирование хвостовиков (Liners)

При спуске потайных колонн (хвостовиков) используются пробки малого диаметра (114, 127 мм). Риск смешения жидкостей в малом кольцевом пространстве очень высок. 5-ти лепестковые пробки (Wiper Plugs) для хвостовиков обеспечивают идеальное разделение в узком стволе.

3. Скважины с высоким зенитным углом и горизонтальные

Как упоминалось выше, гравитационное провисание — враг герметичности. Пять жестких ребер центрируют пробку, не давая продавочной жидкости прорваться по «верхней полке» горизонтального участка.

4. Использование растворов на углеводородной основе (РУО)

РУО агрессивны к резине. Даже качественный NBR может слегка размягчаться при длительном контакте с дизельным топливом при высокой температуре. Многослойность 5-ти лепестковой пробки создает дублирующие барьеры защиты.

Инструкция по монтажу и эксплуатации: Советы эксперта

Надежность оборудования — это 50% успеха. Вторые 50% — это грамотная эксплуатация. Специалисты «РезиноМир» делятся опытом.

Хранение и подготовка (Особенности климата РФ)

Склад «РезиноМир» в Москве обеспечивает теплые условия хранения. Однако, при доставке на месторождение зимой (ХМАО, ЯНАО) пробки могут промерзнуть.

• Правило №1: Никогда не заряжайте в цементировочную головку холодную пробку (ниже -10°C). Резина теряет эластичность, а фенопласт становится хрупким. Выдержите изделие в теплом помещении (культбудке) минимум 4-6 часов перед использованием.

• Осмотр: Проверьте целостность всех пяти лепестков. Надрывы недопустимы. Проверьте мембрану нижней пробки на отсутствие микротрещин.

Зарядка и спуск

1. Совместимость: Убедитесь, что длина цементировочной головки (Cementing Head) позволяет разместить удлиненную 5-ти лепестковую пробку. Старые советские головки могут быть рассчитаны только на короткие пробки.

2. Последовательность: Нижняя пробка (с мембраной) — вниз, Верхняя (глухая) — вверх. Перепутать их — значит сорвать цементирование (глухая пробка перекроет ствол до закачки цемента).

3. Индикация: Следите за выходом пробки из головки по срабатыванию флажка-индикатора.

Разбуривание (Drill Out)

При разбуривании 5-ти лепестковых пробок композитного типа долотами PDC:

• Не создавайте чрезмерную нагрузку на долото (WOB) в начале касания.

• Обеспечьте высокую скорость вращения (RPM) и достаточный расход промывки для выноса легкой фенопластовой и резиновой крошки.

• Благодаря антиротации, процесс занимает обычно 20-40 минут.

Преимущества работы с «РезиноМир»

В текущих экономических реалиях найти поставщика, сочетающего качество, наличие и адекватную цену, сложно. «РезиноМир» предлагает именно такой баланс.

1. Стратегический склад в Москве
Мы не возим пробки «под заказ» месяцами. Самые ходовые позиции (146, 168, 178, 245 мм) в 5-ти лепестковом исполнении всегда в наличии на нашем центральном складе. Логистика из Москвы позволяет доставить груз в любую точку нефтедобычи (от Калининграда до Сахалина) в кратчайшие сроки авиа- или автотранспортом.

2. Импортозамещение уровня Premium
Наши пробки по качеству исполнения и материалов соответствуют стандартам API 10F и являются полными функциональными аналогами продукции Halliburton, Weatherford или Schlumberger, но по российской цене. Мы используем те же марки фенопласта и каучука.

3. Гарантированная разбуриваемость
Мы понимаем, что время буровой установки стоит дорого. Наши композитные сердечники гарантированно разбуриваются без осложнений, не создавая «железного мусора» на забое, который мог бы повредить дорогостоящее долото PDC.

4. Техническая поддержка
Наши инженеры помогут подобрать пробку не только по диаметру, но и по условиям (температура, тип раствора, давление разрыва мембраны). Мы можем откалибровать мембрану под специфические требования вашего проекта.

FAQ — Часто задаваемые вопросы

В: Насколько 5-ти лепестковая пробка дороже 3-х лепестковой? Стоит ли переплачивать?
О: Разница в цене составляет порядка 15-25% за счет большего расхода материала и сложности пресс-формы. Однако, для глубоких и ответственных скважин эта переплата ничтожна по сравнению со стоимостью рисков (негерметичность, перетоки). Для неглубоких кондукторов можно использовать 3-х лепестковые, но для эксплуатационных колонн мы рекомендуем 5 лепестков.

В: Поместится ли 5-ти лепестковая пробка в советскую головку ГУЦ?
О: Это важный вопрос. 5-ти лепестковые пробки длиннее стандартных. Перед заказом обязательно сверьте длину пробки (указана в нашем каталоге) с длиной камеры вашей цементировочной головки. Если камера коротка, потребуется использование удлиненной головки или переходника.

В: Можно ли использовать эти пробки с вращением хвостовика?
О: Да. Пробки оснащены системой антиротации. Если хвостовик вращается во время цементирования, после посадки пробок и их блокировки вращение можно остановить для разбуривания, либо разбуривать в заблокированном состоянии.

В: Каков срок хранения резиновых пробок?
О: При правильном хранении (темное, сухое место, t=+5…+25°C) — до 3 лет. Мы строго следим за ротацией запасов на складе в Москве и не отгружаем «старую» резину.

В: Подходят ли они для обсадных труб с премиальными резьбами (газоплотными)?
О: Да. Конструкция лепестков эластична и безопасна для внутреннего покрытия труб и зеркал уплотнения премиальных резьб (VAM, Tenaris и др.).

В уравнении успешного строительства скважины надежность тампонажной оснастки является одной из главных переменных. Пробки цементировочные 5-ти лепестковые от компании «РезиноМир» — это выбор профессионалов, которые не привыкли полагаться на случай. Максимальная степень очистки, устойчивость к перекосам и идеальная герметичность делают их незаменимыми для современных сложных проектов бурения.

Мы предлагаем вам не просто товар, а технологическую уверенность. Складская программа в Москве, контроль качества каждой партии и глубокая экспертиза наших специалистов — всё это работает на ваш результат. Свяжитесь с нами сегодня, чтобы укомплектовать ваши буровые бригады лучшей оснасткой на рынке. С «РезиноМир» ваше цементирование всегда будет герметичным, а разбуривание — быстрым.
