РТИ для БРС

Герметичность как абсолют: Роль РТИ в системах быстроразъемных соединений
В современной промышленности скорость коммутации гидравлических и пневматических магистралей определяет эффективность всего технологического процесса. Будь то заправка топливозаправщика, подключение гидромолота к экскаватору или сборка линии бетоновода на стройплощадке в центре Москвы — везде используются быстроразъемные соединения (БРС). Однако сам по себе металлический замок (будь то кулачковый механизм, резьба или шариковый фиксатор) — это лишь каркас. Реальную герметичность и безопасность системы обеспечивают РТИ для БРС — эластомерные уплотнительные элементы, скрытые внутри корпуса.
Именно на эти небольшие детали ложится колоссальная нагрузка: они должны выдерживать давление в сотни атмосфер, противостоять агрессивным кислотам и нефтепродуктам, компенсировать вибрации и температурные расширения металла. Выход из строя копеечной прокладки может привести к остановке конвейера, разливу опасных веществ и многомиллионным убыткам.
Компания «РезиноМир», обладая крупнейшим профильным складом в Московском регионе, специализируется на поставках профессиональных уплотнений для всех мировых стандартов БРС. Мы понимаем, что для инженера нет понятия «просто резинка» — есть четкие физико-химические параметры, от которых зависит надежность узла. В этом материале мы проведем глубокий технический разбор номенклатуры РТИ, применяемых в быстросъемах, изучим материаловедение и нюансы эксплуатации.

Анатомия герметичности: Виды РТИ для различных стандартов БРС
Термин «БРС» (Quick Release Coupling / QRC) объединяет десятки конструктивных решений. Каждое из них требует уплотнения уникальной геометрии. Нельзя просто взять стандартное кольцо круглого сечения (O-ring) и установить его в любой разъем.
Рассмотрим основные группы изделий, представленные в каталоге «РезиноМир»:

1. Уплотнения для кулачковых соединений (Camlock / Камлок)
Самый распространенный тип промышленных БРС (стандарт DIN 2828 / A-A-59326).

Тип РТИ: Плоские прокладки прямоугольного сечения или профильные кольца с буртиком.

Особенность: Уплотнение работает на торцевое сжатие. При закрытии рычагов «мама» (Coupler) прижимается к «папе» (Adapter), сдавливая резину. Прокладка должна обладать высокой упругостью, чтобы восстанавливать форму после многократных циклов размыкания.

2. РТИ для гидравлических БРС (ISO A, ISO B, Flat Face)
Используются в спецтехнике, станках и гидросистемах высокого давления.

Тип РТИ: Кольца круглого сечения (O-ring) в комбинации с защитными (опорными) кольцами.

Особенность: Работают в условиях высоких давлений (до 350-700 бар). Обычное резиновое кольцо под давлением может выдавить в зазор между деталями (эффект экструзии). Поэтому в БРС стандарта ISO часто применяются кольца повышенной твердости (90 Shore A) или комплекты «Резина + Фторопласт (PTFE)».

3. Уплотнения для рычажных соединений (Perrot, Bauer)
Применяются в ирригации, откачке воды, перекачке цемента и строительных смесей.

Тип РТИ: Массивные профильные кольца с «губой» (Lip seal) или O-ring большого сечения.

Особенность: Должны компенсировать угловые смещения труб (до 15 градусов) без потери герметичности. Часто работают с абразивными средами (песок, бетон).

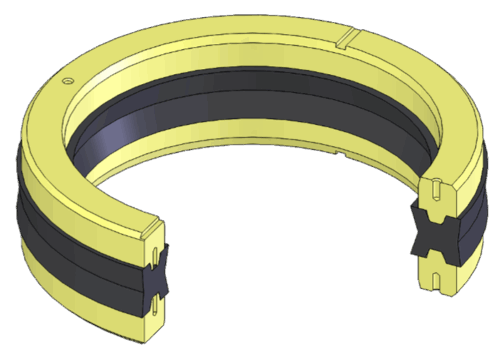

4. Уплотнения для БРС высокого давления (Hammer Union / БРС-2, БРС-4)
Стандарт нефтегазовой отрасли (fig 100, 200, 1502).

Тип РТИ: Специализированные манжеты (Lip Seal Ring) или комбинированные резинометаллические уплотнения.

Особенность: Работают при давлениях до 1000 атмосфер (15000 PSI). Уплотнение активируется давлением среды: чем выше давление, тем сильнее манжета прижимается к металлу.

5. Уплотнения для пожарных и наливных систем (Storz, Guillemin)

Тип РТИ: Профильные манжеты сложной формы, устанавливаемые в «клыки» соединения.

Особенность: Должны обеспечивать герметичность при ручной затяжке без использования ключей.

Материаловедение: Химия выбора
Главная ошибка снабженца — заказ РТИ «по размерам» без учета материала. Внешне черное кольцо из маслостойкого нитрила (NBR) неотличимо от кольца из этилен-пропилена (EPDM). Но если поставить EPDM на бензовоз, прокладка разбухнет и разрушится за час. Если поставить NBR на горячий пар — она превратится в крошку.
Специалисты «РезиноМир» помогают подобрать компаунд (смесь) под конкретную задачу.

Основные материалы и их свойства:

Материал (ASTM / ISO)
Торговое название
Рабочая температура
Стойкость к средам
Применение в БРС

NBR (Нитрил)
Бутадиен-нитрильный каучук
-30°C … +100°C
Масла, бензин, дизтопливо, вода, воздух, гидравлика
Стандарт для Camlock, ISO A/B. Самый массовый и недорогой.

FKM / FPM
Витон (Viton®), Фторкаучук
-20°C … +200°C
Кислоты, растворители, горячее масло, бензин, озон
Химические терминалы, высокотемпературная гидравлика.

EPDM
Этилен-пропиленовый каучук
-50°C … +150°C
Горячая вода, пар, тормозные жидкости, антифриз, кислоты
Пищевая промышленность (пар), системы охлаждения. Не стоек к маслу!

VMQ
Силикон
-60°C … +200°C
Пищевые продукты, фармпрепараты, воздух
Пищевые Камлоки. Низкая механическая прочность.

PU
Полиуретан
-40°C … +80°C
Абразив, масла, озон
БРС для бетононасосов, пескоструйных рукавов. Высокая износостойкость.

PTFE
Тефлон, Фторопласт
-200°C … +260°C
Абсолютная химстойкость
Используется как оболочка для резинового сердечника (FEP/PFA encapsulated) в химстойких БРС.

Твердость по Шору А
Еще один критический параметр.

70 единиц (Soft/Medium): Стандарт для БРС низкого давления (Camlock, Perrot). Обеспечивает хорошее уплотнение даже при слабом прижиме.

90 единиц (Hard): Стандарт для гидравлики высокого давления (ISO 16028, Hammer Union). Жесткая резина сопротивляется выдавливанию в зазор и лучше переносит гидроудары.

Области применения и специфика отраслей
Разнообразие РТИ для БРС диктуется широтой их применения. Клиенты «РезиноМир» — это предприятия из самых разных секторов экономики Москвы и России.

Строительство и спецтехника
Здесь правят бал абразив и вибрация.

Бетононасосы: Используют замки Victaulic (грувлоки) или рычажные соединения. Уплотнения из EPDM или натуральной резины (NR) должны выдерживать поток бетона с щебнем.

Гидромолоты и экскаваторы: Плоские БРС (Flat Face) требуют полиуретановых или жестких NBR уплотнений, чтобы исключить попадание грязи в гидросистему при размыкании.

Нефтегазовый сектор и АЗС

Топливозаправщики: Используют Camlock и соединения API. Здесь критична маслобензостойкость (NBR) и электропроводность (для снятия статики, хотя это чаще свойство рукава, резина тоже может быть антистатической).

Бурение: Соединения БРС-2 (fig 1002) на манифольдах высокого давления требуют манжет, устойчивых к сероводороду (H2S) и взрывной декомпрессии.

Пищевая промышленность

Молоковозы и пивзаводы: Используют гаечные соединения (DIN 11851) или Камлоки из нержавейки. Уплотнения должны быть белого цвета (или прозрачные), не иметь запаха и иметь пищевой допуск (FDA). Основные материалы: Силикон, EPDM, пищевой NBR.

Агропромышленный комплекс

Системы ирригации и внесения навоза: Соединения Bauer/Perrot. Уплотнения часто теряются в полях, поэтому важна их низкая стоимость при приемлемом качестве. Резина должна быть стойкой к ультрафиолету (солнцу) и аммиаку (удобрениям).

Инструкция по монтажу и эксплуатации: Советы эксперта
Даже самое дорогое уплотнение из Viton выйдет из строя за неделю, если пренебречь правилами эксплуатации. Инженеры «РезиноМир» рекомендуют:
1. Чистота — залог ресурсаПеред соединением БРС обязательно протрите уплотнительную поверхность ветошью. Песчинка, попавшая между резиной и металлом, под давлением работает как резец, оставляя глубокую царапину на уплотнении, что приведет к течи.
2. Совместимость смазкиСмазка облегчает монтаж и продлевает жизнь кольца, но она должна быть совместима с материалом.

Для NBR и FKM подходят любые нефтяные смазки (Литол, Солидол).

Для EPDM категорически запрещены минеральные масла! Используйте только силиконовые смазки или воду с мылом. Нефтяная смазка убьет EPDM прокладку (она разбухнет в 2 раза) мгновенно.

3. Визуальный контрольРТИ для БРС — это расходный материал. При каждом подключении осматривайте прокладку.

Трещины: Признак старения или воздействия озона. Заменить.

Остаточная деформация: Если прокладка Камлока стала плоской и не выступает из паза — она не обеспечит герметичность. Заменить.

Набухание/Размягчение: Признак химической несовместимости со средой.

4. Хранение (Актуально для складов снабжения)Резина стареет даже лежа на полке. В условиях климата Москвы (перепады температур) важно хранить РТИ вдали от прямых солнечных лучей, отопительных приборов и источников озона (копировальные аппараты, сварочные посты).

Преимущества работы с «РезиноМир»
Рынок перенасыщен предложениями, но найти надежного поставщика, который разбирается в нюансах эластомеров, сложно.
Почему выбирают нас:

Складской комплекс в Москве:Мы поддерживаем наличие тысяч наименований РТИ для БРС. Вам не нужно ждать поставки из Европы или Китая 8 недель. Уплотнения для Камлоков от 1/2″ до 6″, кольца для Perrot всех диаметров, ремкомплекты для ISO БРС — все это готово к отгрузке.

Лабораторный контроль:Мы проверяем твердость резины (дюрометром) и геометрию (штангенциркулем/проектором) на входе. Вы не получите «пластиковую» прокладку вместо резиновой.

Экспертный подбор:Менеджеры «РезиноМир» знают разницу между Viton A и Viton B. Если вы скажете «качаю ацетон», мы не продадим вам NBR, а предложим EPDM или PTFE, спасая вас от аварии.

Логистика:Оперативная доставка по Москве и области собственным транспортом, ежедневные отправки в регионы через ТК (Деловые Линии, СДЭК, ПЭК).

FAQ — Часто задаваемые вопросы
В: Как узнать, из какого материала сделана моя прокладка?О: Визуально это сделать сложно, так как большинство технических резин — черные. Косвенно можно определить по маркировке (иногда наносится цветная точка) или методом сжигания (запах горелой резины у NBR и сладковатый запах у EPDM), но лучше всего — сохранять упаковку и покупать у проверенного поставщика, который гарантирует состав смеси.
В: Можно ли использовать силиконовые прокладки для бензина?О: Нет. Силикон (VMQ) не стоек к бензину и дизтопливу. Он сильно набухает и теряет прочность. Для топлива используйте NBR (бюджетно) или FKM (долговечно).
В: Прокладки для Камлоков бывают только плоские?О: Стандартные — прямоугольного сечения. Однако существуют улучшенные версии с гребнем (ребристые) или с оболочкой из тефлона (PTFE envelope) для работы с особо агрессивной химией, где чистая резина не справляется. Они также есть в ассортименте «РезиноМир».
В: Как часто нужно менять уплотнения в БРС?О: Регламент зависит от интенсивности использования. В системах с частой коммутацией (например, бензовозы) рекомендуется менять прокладки не реже 1 раза в полгода или при видимом износе. В стационарных системах — раз в год или при плановом ТО. Стоимость прокладки несоизмерима со стоимостью простоя.
В: У меня БРС Bauer, кольцо потерялось, диаметр трубы 100 мм. Есть в наличии?О: Да, для систем Bauer/Perrot размеры стандартизированы (HK 50, 76, 89, 108, 133, 159 и т.д.). Важно знать точный диаметр «шара» или трубы. На складе «РезиноМир» в Москве есть уплотнения для всех ходовых размеров этих систем.

РТИ для БРС — это невидимый герой промышленной безопасности. Надежность соединения, чистота производства и отсутствие аварийных остановок напрямую зависят от качества используемых уплотнений. Экономия на материале прокладки или покупка непроверенных изделий «ноунейм» — это риск, который в современных реалиях недопустим.
Компания «РезиноМир» предлагает вам не просто товар, а инженерную компетенцию. Мы гарантируем, что наши манжеты, кольца и прокладки обеспечат герметичность ваших быстроразъемных соединений в любых условиях — от арктического холода до жары литейного цеха. Обращайтесь к профессионалам, чтобы ваши магистрали всегда оставались сухими и безопасными.
