РТИ для бурового насоса НБТ-600

Сердце буровой установки: Надежность гидравлической части НБТ-600

В мире нефтегазового бурения буровой насос справедливо называют «сердцем» установки. Именно он обеспечивает циркуляцию бурового раствора, вынос выбуренной породы (шлама) на поверхность и поддержание давления в скважине. Насос буровой трехпоршневой НБТ-600 — это классика отечественного машиностроения, зарекомендовавшая себя десятилетиями работы от степей Оренбуржья до вечной мерзлоты Ямала. Однако даже самый надежный металл бессилен без качественных уплотнений.

РТИ для бурового насоса НБТ-600 — это расходные материалы, от которых напрямую зависит КПД агрегата и отсутствие аварийных остановок. Утечка через уплотнение штока или прорыв поршня приводят к падению давления нагнетания, загрязнению механической части насоса буровым раствором и дорогостоящему простою всей буровой бригады.

Компания «РезиноМир», базируясь в Москве, является стратегическим партнером для многих буровых предприятий, обеспечивая бесперебойные поставки комплектов ЗИП (запасных частей, инструментов и принадлежностей) высокого качества. Мы понимаем, что в условиях современной экономики «цена детали» несопоставима с «ценой простоя». В этом материале мы проведем глубокий технический анализ эластомерных компонентов гидравлической части НБТ-600, разберем эволюцию материалов и дадим рекомендации по продлению ресурса оборудования.

Анатомия гидравлической части: Где работает резина?

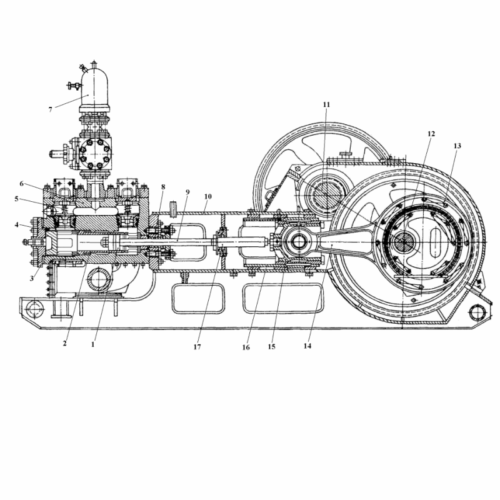

Конструкция насоса НБТ-600 (насос буровой трехпоршневой мощностью 600 кВт) предполагает наличие двух основных блоков: приводного и гидравлического. Именно гидравлический блок подвергается экстремальному воздействию абразивного раствора под давлением до 25-30 МПа.

Рассмотрим ключевые узлы, где применяются РТИ, и их функции:

1. Поршневая группа (Pistons)

Это главный рабочий орган, создающий давление.

• Конструкция: Сборный узел, состоящий из стального сердечника и сменной резиновой (или полиуретановой) манжеты-губки.

• Задача РТИ: Обеспечить герметичное скольжение внутри цилиндровой втулки. Губка поршня должна работать как обратный клапан: при ходе нагнетания она «раскрывается», прижимаясь к стенкам втулки давлением раствора, а при ходе всасывания — слегка «сдувается», снижая трение.

2. Клапанная группа (Valves)

В НБТ-600 используются тарельчатые клапаны.

• Уплотнение клапана (Valve Insert): Резиновое или полиуретановое кольцо, установленное в тарель клапана.

• Задача РТИ: Обеспечить герметичную посадку тарели в седло («металл-по-резине»). Если уплотнение разрушено, возникает эффект «промыва» — раствор под высоким давлением прорезает металл тарели и седла, выводя узел из строя за считанные часы.

3. Уплотнение штока (Rod Seals)

Шток (ползун) соединяет поршень с крейцкопфом приводной части.

• Конструкция: Пакет манжет (шевронных или специализированных), работающих в сальниковой коробке.

• Задача РТИ: Отсекать буровой раствор, не давая ему попасть в масляную ванну приводной части. Загрязнение масла раствором — главная причина выхода из строя коренных подшипников и зубчатых передач.

4. Уплотнения цилиндровых втулок

Втулка — сменный элемент. Для герметизации зазора между втулкой и корпусом гидроблока используются массивные резиновые кольца прямоугольного или круглого сечения.

5. Пневмокомпенсатор (Pulsation Dampener)

• Диафрагма (Мембрана): Крупногабаритное РТИ сферической формы.

• Задача: Разделять газ (азот/воздух) и буровой раствор, гася пульсации давления, неизбежные при работе поршневого насоса. Без рабочей диафрагмы вибрация разрушает манифольд и буровые рукава.

Технические характеристики и Материаловедение

Времена, когда вся «резина» на буровой была сделана из черной саженаполненной смеси неопределенного состава, прошли. Современные РТИ для бурового насоса НБТ-600 — это продукты сложной химии.

В каталоге «РезиноМир» представлены изделия из двух основных групп материалов:

1. Нитрильный каучук (NBR / БНКС)

Классическое решение, проверенное временем.

• Плюсы: Отличная стойкость к нефти и маслу (важно при использовании РУО — растворов на углеводородной основе). Хорошая эластичность при низких температурах. Низкая стоимость.

• Минусы: Средняя стойкость к абразивному износу. Предел рабочей температуры +100°C.

• Применение: Стандартные условия бурения, зимняя эксплуатация в условиях Крайнего Севера.

2. Полиуретан (PU / Vulkollan)

Современный стандарт для высоконагруженных узлов.

• Плюсы: Феноменальная стойкость к абразиву (в 3-5 раз выше, чем у резины). Высокая прочность на разрыв (важно для поршней при высоких давлениях).

• Минусы: Более высокая цена. Чувствительность к гидролизу (разрушению в горячей воде выше +80°C) и некоторым видам химии.

• Применение: Форсированные режимы бурения, высокое содержание песка в растворе, глубокие скважины.

Ниже приведена таблица характеристик основных РТИ для НБТ-600:

«Выбор между резиной и полиуретаном не всегда очевиден. Если вы бурите в Якутии зимой, «дубовый» на морозе полиуретановый поршень может просто не влезть в гильзу или растрескаться при пуске. В таких случаях качественный морозостойкий нитрил от «РезиноМир» — безальтернативное решение».

Области применения

Насос НБТ-600 — универсальная машина. Комплектующие от «РезиноМир» работают в самых разных геологических и климатических условиях:

Эксплуатационное и разведочное бурение

Основная сфера. Здесь насосы работают в режиме 24/7. Важна стабильность ресурса ЗИП, чтобы планировать ТО. Внеплановая остановка для замены поршня при спуске обсадной колонны может привести к прихвату.

Капитальный ремонт скважин (КРС)

Часто НБТ-600 монтируются на мобильных платформах. Здесь важна универсальность РТИ и их способность выдерживать частые циклы пуска/останова и смены типов жидкостей (от солевых растворов глушения до кислотных ванн).

Горнорудная промышленность

Использование насосов для перекачки пульпы или нагнетания воды в пласт. В таких средах абразивный износ максимален, поэтому здесь безоговорочно лидируют наши полиуретановые поршни и клапаны.

Инструкция по монтажу и эксплуатации: Советы эксперта

Долговечность РТИ для бурового насоса НБТ-600 зависит не только от качества вулканизации, но и от культуры производства на буровой.

1. Подготовка поршневой группы

• Ошибка: Монтаж поршня «на сухую» или с использованием отработки.

• Правило: Перед установкой поршня во втулку обильно смажьте рабочие поверхности консистентной смазкой (Литол, Графитовая). Это защитит губку от задиров в первые секунды работы, пока не пойдет раствор.

• Центровка: Убедитесь, что шток не имеет биения. Если шток «гуляет», поршень будет изнашиваться эллипсом за считанные часы.

2. Система орошения (охлаждения) штоков

Это критически важный узел, о котором часто забывают.

• Резина при трении о металл греется. Без воды поршень сгорит.

• Проверяйте форсунки орошения. Вода должна обильно омывать шток и заднюю часть поршня, смывая абразив.

• В манжеты штока добавляйте масло. Сухой шток сжирает уплотнение мгновенно.

3. Хранение РТИ (Особенности климата)

Склад «РезиноМир» в Москве обеспечивает идеальные условия. Но на буровой часто нарушают режим.

• Не храните резиновые изделия под прямыми солнечными лучами (озонное старение — трещины).

• Зимой, перед установкой, занесите РТИ в теплое помещение (культбудку) на сутки. Монтаж замерзшей резины (при -30°C) приведет к микротрещинам при деформации.

4. Диафрагма компенсатора

• Проверяйте давление предзарядки азотом. Если диафрагма «лежит» на корпусе или, наоборот, перекачана, она не гасит пульсации и быстро рвется.

Преимущества работы с «РезиноМир»: Логистический хаб в Москве

Рынок ЗИП для буровых насосов перенасыщен контрафактом и низкокачественным литьем. Почему профессионалы снабжения выбирают «РезиноМир»?

1. Стратегическое расположение склада
Москва — центр транспортной логистики России. Отсюда грузы уходят в любом направлении (Сургут, Усинск, Нижневартовск, Иркутск) быстрее всего.

• Мы отгружаем товар в день оплаты.

• Срочная авиадоставка до аэропорта назначения — наша стандартная услуга для «горящих» буровых.

2. Контроль качества (Quality Assurance)
Мы не перепродаем «гаражный» Китай. Все наши РТИ проходят входной контроль:

• Проверка твердости по Шору.

• Визуальный контроль геометрии и отсутствия облоя (литников).

• Проверка на совместимость с посадочными местами оригинальных чертежей НБТ-600.

3. Комплексность поставки
Вам не нужно собирать насос по частям у разных поставщиков. У нас есть всё: от копеечного кольца O-ring до сборных поршней и клапанов. Мы формируем готовые ремкомплекты (ТО-1, ТО-2), что упрощает работу механиков.

4. Честная цена производителя
Работа без длинной цепочки посредников позволяет нам держать цены на уровне заводских, обеспечивая при этом сервис столичного уровня.

FAQ — Часто задаваемые вопросы

В: Можно ли ставить полиуретановые поршни в старую, изношенную втулку?
О: Крайне не рекомендуется. Полиуретан жестче резины. Если зеркало втулки имеет задиры или эллипсность, жесткий поршень не сможет компенсировать неровности (как это делает мягкая резина). Это приведет к быстрому прорыву и поршня, и окончательному убийству втулки. Ставите новый поршень — ставьте новую втулку (или с минимальным износом).

В: Каков срок хранения резиновых поршней на складе?
О: Гарантийный срок хранения РТИ обычно составляет 2-3 года при соблюдении условий (темнота, +5…+25°C). По факту, качественная резина сохраняет свойства до 5 лет. Мы следим за ротацией товара на складе в Москве, поэтому вы никогда не получите «сохлую» резину 10-летней давности.

В: Подходят ли ваши РТИ для насосов НБ-32 или НБ-125?
О: НБТ-600 — это совершенно другой типоразмер. Детали не взаимозаменяемы. Однако в ассортименте «РезиноМир» есть полная номенклатура РТИ и для насосов серии НБ (32/50/80/125). Уточняйте модель при заказе.

В: Почему вырывает уплотнение клапана?
О: Чаще всего причин две:

1. Чрезмерное давление (гидроудары).

2. Нарушение геометрии седла клапана (размыв посадочного места). Если металл седла изношен, новое резиновое кольцо не спасет — его просто выдавит в зазор.

В: Работаете ли вы с НДС?
О: Да, конечно. «РезиноМир» работает с НДС 20%. Мы предоставляем полный пакет документов, сертификаты качества и паспорта на изделия.

Буровой насос НБТ-600 — это рабочая лошадка российской нефтегазовой отрасли. Его надежность — залог выполнения плана проходки. Экономия на «резинках» — это мнимая выгода, которая всегда оборачивается убытками от простоев и аварийных ремонтов.

Выбирая РТИ для бурового насоса НБТ-600 в компании «РезиноМир», вы инвестируете в стабильность вашего производства. Мы предлагаем не просто запчасти, а уверенность в том, что насос отработает положенные моточасы.

Свяжитесь с нами сегодня. Наш склад в Москве укомплектован и готов к немедленной отгрузке. Позвольте профессионалам позаботиться о комплектации вашего оборудования, пока вы занимаетесь добычей недр.
