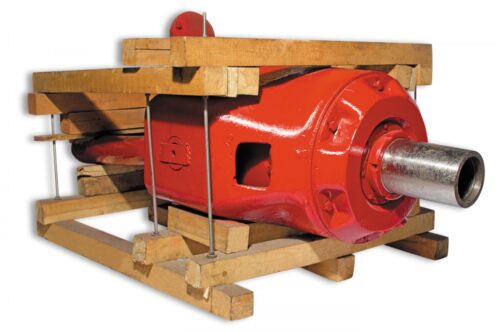

РТИ для буровых вертлюгов УВ-250, УВ-320
Показаны все результаты (3)Цены: по возрастанию
Комплекты уплотнительных элементов (РТИ) для буровых вертлюгов УВ-250 и УВ-320 представляют собой специализированные наборы эластомерных и резинотканевых изделий, обеспечивающих герметичность гидравлических и масляных систем буровых установок глубокого бурения. Функциональное назначение данных компонентов заключается в изоляции внутренней полости вертлюга, содержащей смазку опорных подшипников, от попадания бурового раствора, а также в предотвращении утечек промывочной жидкости в узле соединения вращающегося ствола с неподвижным гусаком (грязевой трубой).
Эксплуатация данных изделий происходит в экстремальных условиях: давление прокачиваемой жидкости достигает 32–40 МПа, линейная скорость скольжения в зоне контакта превышает 10 м/с, а среда содержит значительное количество абразивных частиц (песок, шлам). Отказ уплотнения приводит к размыву узлов трения, потере давления в напорной магистрали и аварийной остановке бурения, поэтому к материалам предъявляются повышенные требования по износостойкости и усталостной прочности.
РТИ для буровых вертлюгов УВ-250, УВ-320: конструкция и материалы
Основным узлом, требующим регулярной замены уплотнений, является система герметизации грязевой трубы (быстросменное уплотнение). Технически грамотное решение базируется на применении многорядных пакетов, работающих по принципу автоматического уплотнения под действием давления среды.
Технология производства и состав комплектов
Изготовление РТИ для бурового оборудования осуществляется методами компрессионного формования в пресс-формах (вулканизация) или гидроабразивной резки/точения из полимерных заготовок (для полиуретановых версий).
Типовой состав ремкомплекта для вертлюгов серий УВ включает:
- Манжеты шевронные (ГОСТ 22704-77): Основной барьер для бурового раствора. Выполняются из резинотканевых композитов (ткань доместос или чефер, пропитанная резиновой смесью) или полиуретана.
- Кольца уплотнительные круглого сечения (ГОСТ 9833-73): Обеспечивают статическую герметизацию стаканов, крышек и патрубков.
- Манжеты армированные (сальники) по ГОСТ 8752-79: Устанавливаются в нижних и верхних крышках корпуса для удержания индустриального масла в ванне подшипников и защиты от внешней пыли.
- Грязесъемники: Удаляют механические загрязнения с поверхностей труб.
Выбор эластомера: анализ свойств
Эффективность работы РТИ для буровых вертлюгов УВ-250, УВ-320 напрямую зависит от типа примененного материала. Инженеры подбирают состав смеси исходя из характеристик бурового раствора (на водной или углеводородной основе) и температурного режима.
| Материал (Базовый полимер) | Твердость (Шор А) | Температурный диапазон, °С | Стойкость к абразиву | Среда эксплуатации |
|---|---|---|---|---|
| Резина 7-В-14 (NBR — нитрильный каучук) | 70–80 | -30 до +100 | Средняя | Масло, нефть, вода |
| Полиуретан (PU / СКУ-ПФЛ) | 90–95 | -60 до +80 | Высокая (в 3-5 раз выше NBR) | Буровой раствор с песком, вода |
| Фторкаучук (FKM / Viton) | 75–85 | -20 до +200 | Средняя | Агрессивные хим. растворы, высокие t° |
Важно: При монтаже полиуретановых манжет на грязевую трубу вертлюга критически важно контролировать шероховатость поверхности металла. Величина параметра Ra не должна превышать 0,63 мкм. Работа по поверхности с задирами или коррозией приведет к мгновенному разрушению уплотнительной кромки, независимо от прочности материала.
Стандарты и применение в промышленности
Проектирование и приемка уплотнений регулируются не только государственными стандартами (ГОСТ), но и техническими условиями заводов-изготовителей бурового оборудования (например, «Уралмаш», «ВЗБТ»). В частности, для северных регионов актуальны изделия климатического исполнения ХЛ, сохраняющие эластичность при температурах до -60°С.
Отраслевая специфика
Уплотнения данного типа востребованы при эксплуатации буровых установок классов 2500–5000 ЭУ/ДГУ.
Основные сферы применения:
- Нефтегазодобыча: Эксплуатационное и разведочное бурение скважин глубиной до 5000 м.
- Геологоразведка: Бурение на твердые полезные ископаемые с применением мощных насосных групп.
- Капитальный ремонт скважин (КРС): Использование вертлюгов в составе мобильных агрегатов.
При работе с растворами на нефтяной основе (РНО) обязательно использование маслобензостойких резин (МБС) 3-й или 4-й группы по классификации ГОСТ 18829-73.
Коммерческая информация и логистика в Московском регионе
Компания «РезиноМир» осуществляет снабжение промышленных и сервисных предприятий Москвы и Московской области специализированными РТИ. Взаимодействие выстраивается с юридическими лицами и индивидуальными предпринимателями. Оплата производится по безналичному расчету с предоставлением полного пакета бухгалтерских документов (УПД, счета-фактуры) и выделением НДС.
Логистический центр компании обеспечивает оперативную комплектацию заказов. В наличии поддерживаются как полные ремкомплекты, так и отдельные позиции (манжеты, кольца, сальники). Для нестандартного оборудования существует опция: заказать производство уплотнений по чертежам или техническому заданию (ТЗ) методом точения (Seal Jet) без изготовления пресс-форм. Отдел продаж готов рассчитать стоимость партии, предоставить сертификаты соответствия и предложить купить в Москве продукцию с возможностью доставки до терминала транспортной компании. На все изделия распространяется гарантия при соблюдении правил монтажа.
Для технических консультаций и оформления заявок: moscow@rti-land.ru, +7 (499) 322-38-68.
FAQ: Часто задаваемые вопросы
В чем преимущество полиуретановых манжет для вертлюга перед резиновыми?
Полиуретан обладает значительно более высокой стойкостью к абразивному износу. В условиях циркуляции бурового раствора, насыщенного твердой фазой (песком, шламом), полиуретановые уплотнения служат в 2-4 раза дольше резиновых аналогов, сокращая время простоя установки на ремонт. Однако их температурный предел ниже (+80°С… +90°С).
Как подобрать твердость уплотнения для работы при давлении 32 МПа?
Для давлений свыше 10-20 МПа необходимо использовать материалы с твердостью не менее 85–90 единиц по Шору А. Также конструкция уплотнительного узла должна предусматривать наличие опорных (защитных) колец из жестких пластиков (полиамид, фторопласт) или бронзы, которые предотвращают выдавливание (экструзию) эластомера в зазор между трубой и корпусом.
Какие факторы влияют на срок хранения ремкомплектов?
РТИ должны храниться в закрытых складских помещениях при температуре от 0°С до +25°С, вдали от источников тепла (не менее 1 м) и прямых солнечных лучей. Недопустим контакт с растворителями, маслами, кислотами и веществами, выделяющими озон. При соблюдении условий срок хранения составляет до 3 лет.
Возможно ли изготовление манжет нестандартного профиля?
Да, технология точения позволяет изготавливать уплотнения любых профилей (в том числе импортных аналогов) по образцам или эскизам заказчика. Это актуально для модернизированных вертлюгов или оборудования с измененными посадочными местами после ремонта.
Требуется ли смазка манжет перед установкой?
Перед монтажом рекомендуется смазывать уплотнительные элементы и посадочные поверхности консистентной смазкой, инертной к материалу манжеты (например, силиконовой или литолом, в зависимости от типа резины). Это облегчает установку и предотвращает повреждение кромок в первые минуты работы («сухое трение»).
