Гайки для пожарных рукавов

Пожарные соединительные головки (гайки Богданова): стандарт быстрого и надежного соединения

Компания «РезиноМир» предлагает купить в Москве пожарные соединительные головки — критически важный элемент арматуры, предназначенный для быстрого, герметичного и надежного соединения пожарных рукавов между собой, а также для их подключения к пожарным кранам, колонкам, разветвлениям и другому пожарному оборудованию. В профессиональной среде эти изделия более известны как «гайки Богданова», по фамилии их изобретателя. Именно их уникальная и гениальная по своей простоте конструкция обеспечивает мгновенное соединение без использования каких-либо инструментов, что в условиях реального пожара, где каждая секунда на счету, является жизненно важным фактором.

Наш глубокий опыт в поставках оборудования для систем пожаротушения показывает, что качество соединительной головки имеет такое же значение, как и качество самого рукава. Некачественная головка с дефектами литья, несоответствием размеров или слабым уплотнительным кольцом может стать причиной разгерметизации, срыва рукавной линии под давлением и, как следствие, срыва атаки на очаг возгорания. Мы поставляем только сертифицированные головки, изготовленные в строгом соответствии с ГОСТ Р 53279-2009, и гарантируем их полную совместимость и надежность.

Конструкция и принцип действия: гениальность в простоте

Успех и повсеместное распространение гайки Богданова обусловлены ее уникальной конструкцией, которая не имеет резьбы в традиционном понимании.

Основные элементы:

• Корпус (втулка): Основная часть головки, которая навязывается на пожарный рукав или имеет резьбовую часть для подключения к оборудованию.

• Обойма: Поворотная часть головки.

• Клычковые зажимы: Два диагонально расположенных выступа («клыка») на торцевой части обоймы.

• Спиральные наклонные площадки: ответные пазы на корпусе другой головки, по которым скользят клыки.

• Уплотнительное резиновое кольцо: Расположено в специальной канавке на торцевой поверхности и обеспечивает герметичность соединения.

Принцип соединения (смыкания):
Для соединения двух головок их прикладывают друг к другу так, чтобы клыки одной головки вошли в пазы другой. Затем обе обоймы поворачиваются навстречу друг другу (обычно с помощью пожарного ключа). При повороте клыки скользят по наклонным спиральным площадкам, притягивая головки друг к другу и сжимая резиновые уплотнительные кольца. Создается прочное и абсолютно герметичное соединение. Важнейшее преимущество такой системы — универсальность: любая головка одного диаметра может быть соединена с любой другой головкой того же диаметра, нет понятий «папа» и «мама», как в резьбовых соединениях.

Основные типы соединительных головок

В зависимости от назначения и способа присоединения, головки делятся на несколько основных типов. Их буквенное обозначение четко указывает на их функцию.

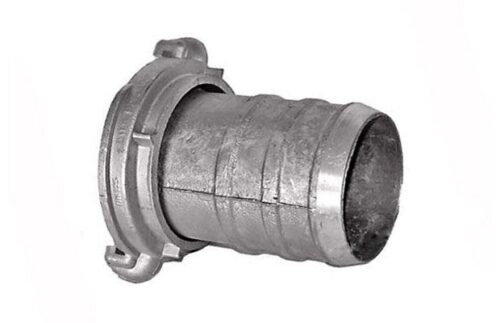

Головка рукавная (ГР)

Самый распространенный тип. Предназначена для непосредственного монтажа (навязки) на пожарный рукав. Имеет специальный хвостовик с кольцевыми ребрами («ерш»), который обеспечивает надежную фиксацию внутри рукава при обвязке проволокой.

Головка муфтовая (ГМ)

Имеет внутреннюю резьбу и предназначена для накручивания на патрубки пожарного оборудования, имеющие наружную резьбу. Чаще всего используется для подключения к вентилям пожарных кранов, мотопомпам.

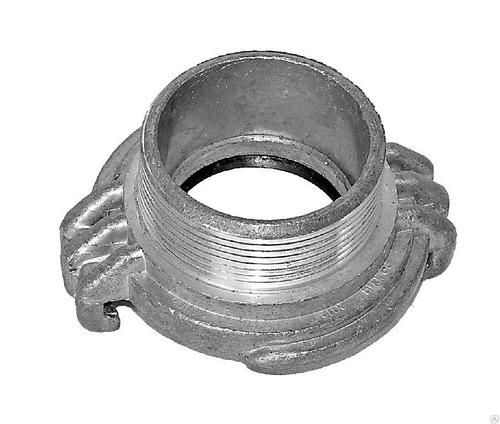

Головка цапковая (ГЦ)

Имеет наружную резьбу и предназначена для установки на напорные патрубки насосов пожарных автомобилей, пожарных колонок и другого оборудования, где ответная часть имеет внутреннюю резьбу.

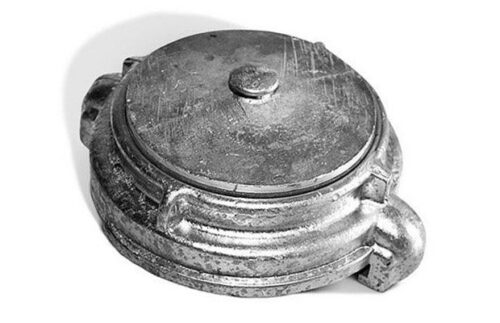

Головка-заглушка (ГЗ)

Представляет собой крышку с клычковыми зажимами. Используется для закрытия неиспользуемых патрубков насосов, разветвлений или пожарных кранов для предотвращения попадания грязи и мусора.

Цитата начальника пожарной части, партнера «РезиноМир»:
«На пожаре нет времени крутить резьбу. Система Богданова позволяет проложить магистральную линию длиной в сто метров за считанные секунды. Но это работает, только если все головки стандартные и качественные. Мы сталкивались с дешевыми «аналогами», где клыки не совпадают с пазами, или их просто «слизывает» при затяжке ключом. Это брак, который может стоить жизни. Поэтому мы комплектуем свои машины только головками, соответствующими ГОСТ, которые заказываем у проверенных поставщиков, таких как «РезиноМир». Здесь мы уверены в качестве литья и геометрии.»

Материалы и диаметры

Материалы. Подавляющее большинство пожарных головок изготавливается из алюминиевого сплава методом литья под давлением. Это обеспечивает оптимальное сочетание прочности, легкости и коррозионной стойкости. В последнее время также появились головки, изготовленные из высокопрочного пластика (композита). Они еще легче, не подвержены окислению, но могут быть менее устойчивы к ударным нагрузкам и высоким температурам.

Диаметры. Маркировка головки всегда содержит цифру, обозначающую ее условный проход (внутренний диаметр) в миллиметрах. Наиболее распространенные диаметры:

• 50 мм (ГР-50, ГМ-50 и т.д.): Самый массовый тип. Используется для комплектации внутренних пожарных кранов и в качестве рабочих линий от разветвлений.

• 70 мм (часто маркируется как 65 или 66 мм): Используется для рукавов, подключаемых к пожарным кранам с условным проходом 65 мм.

• 80 мм (часто маркируется как 77 мм): Стандарт для магистральных линий, прокладываемых от пожарного автомобиля к месту пожара.

Часто задаваемые вопросы (FAQ)

Вопрос: Что такое навязка и можно ли выполнить ее самостоятельно?
Ответ: Навязка — это процесс надежного крепления рукавной головки (ГР) на пожарном рукаве. Он выполняется с помощью специальной мягкой оцинкованной проволоки на специальном станке (ручном или электрическом), который обеспечивает равномерное и очень сильное натяжение. Самостоятельно, без станка, качественно навязать головку практически невозможно — при подаче давления ее сорвет. Компания «РезиноМир» предоставляет услугу профессиональной навязки головок на рукава.

Вопрос: Нужно ли менять резиновое кольцо в головке?
Ответ: Да, обязательно. Уплотнительное кольцо — это расходный материал. Со временем резина стареет, теряет эластичность, трескается, что приводит к потере герметичности. Рекомендуется проверять состояние колец при каждой проверке (перекатке) рукавов и заменять их при малейших признаках износа. У нас вы можете приобрести запасные уплотнительные кольца для всех диаметров головок.

Вопрос: В чем разница между головками «РОТ» и «Богданова»?
Ответ: Это разные системы. «Богданова» (описанная здесь) — это клычковая система, стандарт для напорных линий. Система «РОТ» (Ротта) — это резьбовая система, которая используется на всасывающих рукавах, работающих под разрежением. Они абсолютно несовместимы между собой.

Вопрос: Как правильно заказать головку?
Ответ: Для заказа вам необходимо сообщить нашим менеджерам в Москве два параметра: тип головки (ГР, ГМ, ГЦ или ГЗ) и ее условный проход в миллиметрах (например, 50, 70, 80). Например: «Головка муфтовая ГМ-50».

Для обеспечения гарантированной совместимости и надежности вашей системы пожаротушения заказывайте сертифицированные соединительные головки в компании «РезиноМир». Свяжитесь с нашими специалистами для получения консультации и помощи в комплектации вашего заказа!
