Ремни клиновые двухсторонние

Двухсторонние клиновые ремни: передача энергии в нескольких направлениях

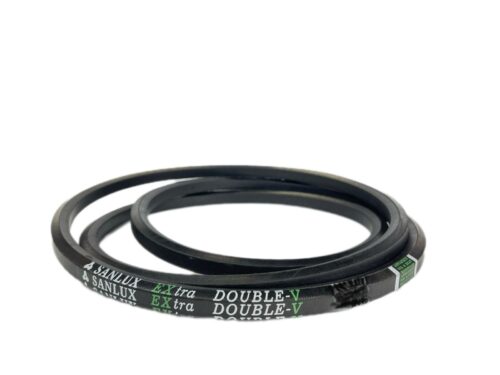

Компания «РезиноМир» предлагает купить в Москве двухсторонние клиновые ремни — специальный тип приводных ремней, предназначенный для использования в сложных, многошкивных приводах с переменным направлением изгиба. Эти ремни, также известные как гексагональные или шестигранные, имеют симметричное шестигранное поперечное сечение, которое, по сути, представляет собой два классических клиновых ремня, соединенных основаниями. Такая уникальная конструкция позволяет ремню передавать крутящий момент одновременно обеими своими клиновыми поверхностями — верхней и нижней.

Наш глубокий опыт в поставках РТИ для агропромышленного комплекса и производителей сложного промышленного оборудования показывает, что двухсторонний ремень является незаменимым решением для приводов типа «змейка», где несколько валов, вращающихся в разных направлениях, должны приводиться в движение одним ремнем. Попытка использовать в такой передаче обычный клиновой ремень приведет к его мгновенному разрушению, так как его конструкция не рассчитана на обратный изгиб. Мы поставляем высококачественные гексагональные ремни, изготовленные по международным стандартам, чья структура гарантирует долговечность и стабильность в самых тяжелых условиях эксплуатации.

Конструкция и принцип работы: симметрия и прочность

Ключ к пониманию работы двухстороннего ремня лежит в его симметричной конструкции.

• Две рабочие поверхности: В отличие от классического ремня, у которого есть четкое разделение на слой растяжения (сверху) и слой сжатия (снизу), у гексагонального ремня обе клиновые части являются рабочими.

• Центральный силовой каркас (корд): Сердце ремня — несущий слой из высокопрочных полиэфирных или арамидных кордшнуров — расположен строго по центру, на нейтральной оси сечения. Это критически важная особенность. Такое расположение позволяет ремню одинаково эффективно работать на изгиб в обе стороны, не испытывая избыточных напряжений растяжения или сжатия в силовом каркасе.

• Эластичные резиновые слои: Слои резины, расположенные над и под кордом, обладают высокой гибкостью и износостойкостью, обеспечивая надежное сцепление со шкивами.

• Защитная обертка: Весь ремень, как правило, обернут специальной прорезиненной тканью, которая защищает его от абразивного износа, масел и влаги.

При работе в приводе двухсторонний ремень огибает шкивы то одной, то другой своей стороной. На шкивах, вращающих вал в том же направлении, что и ведущий шкив, ремень работает своей нижней клиновой поверхностью. На шкивах, которые должны вращаться в противоположном направлении, ремень изгибается в обратную сторону и работает своей верхней клиновой поверхностью, контактируя со шкивом, расположенным с другой стороны.

Профили и стандарты

Двухсторонние клиновые ремни стандартизированы, и их профили являются производными от классических односторонних ремней. Маркировка профиля обычно состоит из двойной буквы, обозначающей соответствующий классический профиль.

Стандарты:

• ISO 5289 / DIN 7722: Международные стандарты, регламентирующие геометрию и свойства гексагональных ремней.

• Отечественные ТУ (Технические условия), гармонизированные с международными стандартами.

Цитата главного конструктора сельскохозяйственной техники, партнера «РезиноМир»:
«В приводе жатки современного комбайна одним ремнем нужно привести в движение и мотовило, и режущий аппарат, и шнек, причем некоторые из них должны вращаться в разные стороны. Создать такую сложную кинематическую схему с помощью нескольких отдельных приводов — это значит усложнить и удорожить конструкцию. Гексагональный ремень позволяет решить эту задачу элегантно и эффективно. Один ремень, один натяжитель — и вся система работает. Но требования к качеству такого ремня колоссальные. Он работает в пыли, влаге, испытывает постоянные ударные нагрузки. Поэтому мы закладываем в наши машины только ремни от проверенных поставщиков, таких как «РезиноМи-р», где уверены в качестве корда и резиновых смесей.»

Сферы применения: там, где нужен сложный привод

Двухсторонние ремни являются узкоспециализированным, но незаменимым решением для ряда механизмов.

• Сельскохозяйственная техника: Это их основная и самая широкая сфера применения. Приводы жаток, молотилок, измельчителей, сеялок, пресс-подборщиков и другой навесной и прицепной техники.

• Промышленное оборудование: Текстильные и прядильные станки, упаковочные и конвейерные линии со сложной траекторией движения, оборудование для пищевой промышленности.

• Садовая и коммунальная техника: Газонокосилки с несколькими ножами, снегоуборщики, райдеры.

Как правильно подобрать и установить двухсторонний ремень

Подбор. Подбор осуществляется строго по маркировке на старом ремне или по каталожному номеру техники. Маркировка обычно выглядит так: BB — 2500, где BB — профиль, а 2500 — расчетная длина в миллиметрах. Из-за сложной траектории привода «измерить длину веревочкой» очень сложно и чревато ошибками.

Установка.

• Осмотр шкивов: Перед установкой нового ремня тщательно осмотрите все шкивы привода. Их канавки должны быть чистыми, гладкими, без выработки и задиров.

• Соосность: Все шкивы должны быть строго выровнены в одной плоскости. Несоосность даже одного шкива приведет к боковому износу и быстрому разрушению ремня.

• Натяжение: Правильное натяжение критически важно. Оно должно быть достаточным для передачи момента без проскальзывания, но не избыточным, чтобы не создавать лишней нагрузки на подшипники. Натяжение регулируется с помощью специального натяжного ролика.

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли заменить двухсторонний ремень двумя обычными клиновыми?
Ответ: Нет, это конструктивно невозможно и бессмысленно. Привод изначально спроектирован под один гексагональный ремень, и установка чего-либо другого потребует полной переделки всей системы шкивов и натяжителей.

Вопрос: Существуют ли зубчатые двухсторонние ремни?
Ответ: Да, существуют. Аналогично односторонним ремням, существуют и гексагональные ремни с формованными зубьями (маркировка AAX, BBX, CCX). Зубья придают им повышенную гибкость и улучшают теплоотвод, что позволяет использовать их в еще более нагруженных приводах с малыми диаметрами шкивов.

Вопрос: Что делать, если маркировка на старом ремне стерлась?
Ответ: Это самая сложная ситуация. Вам необходимо знать точную модель вашей техники (комбайна, станка и т.д.) и, желательно, год выпуска. С этой информацией обратитесь к нашим специалистам в Москве. Используя технические каталоги, мы постараемся точно идентифицировать необходимый вам ремень.

Вопрос: Почему двухсторонний ремень значительно дороже обычного клинового?
Ответ: Его цена обусловлена более сложной технологией производства и использованием большего количества материалов. Симметричная конструкция, центральное расположение корда, повышенные требования к качеству резиновых смесей и обертки — все это делает его производство более трудоемким и дорогостоящим.

Для обеспечения надежной и синхронной работы ваших сложных приводов заказывайте качественные двухсторонние (гексагональные) клиновые ремни в компании «РезиноМир». Свяжитесь с нашими техническими экспертами для получения консультации и помощи в подборе!
