Ремни плоские ГОСТ 23831

Ремни приводные плоские по ГОСТ 23831-79: универсальная основа для приводов и конвейеров
Компания «РезиноМир» предлагает купить в Москве плоские приводные резинотканевые ремни, изготовленные в строгом соответствии с ГОСТ 23831-79. Этот тип ремня, поставляемый в рулонах и отрезаемый по необходимой длине, является классическим и одним из самых универсальных решений для создания приводных и транспортирующих систем. Благодаря своей простой, прочной и надежной конструкции, плоский ремень и по сей день активно используется на тысячах единиц промышленного, сельскохозяйственного и деревообрабатывающего оборудования.
Наш глубокий опыт в поставках РТИ для российских предприятий показывает, что, несмотря на развитие других типов передач, плоскоременный привод сохраняет свои неоспоримые преимущества: способность передавать мощность на большие расстояния, плавность хода и простоту обслуживания. Поставка ремня в виде ленты (в рулонах) дает дополнительную гибкость — возможность самостоятельно изготовить ремень любой нестандартной длины прямо на месте. Мы поставляем только качественные ремни, чьи характеристики полностью соответствуют требованиям ГОСТ, обеспечивая стабильную и долговечную работу вашего оборудования.

Конструкция и принцип действия
Плоский ремень представляет собой многослойную ленту прямоугольного сечения. Передача крутящего момента от ведущего шкива к ведомому происходит за счет силы трения, возникающей между поверхностью ремня и гладкой (или слегка выпуклой) поверхностью шкивов.
ГОСТ 23831-79 «Ремни приводные плоские резинотканевые» четко регламентирует конструкцию ремня.

Силовой каркас: Основой ремня, воспринимающей всю нагрузку на растяжение, служат несколько слоев прочной технической ткани. Наиболее распространенной является ткань БКНЛ-65 (Бельтинг Комбинированный Нефтестойкий Лавсановый), сочетающая в себе прочность синтетических волокон и адгезионные свойства хлопчатобумажных. Количество слоев (прокладок) варьируется и определяет общую прочность и толщину ремня.

Резиновые прослойки: Между слоями ткани расположены тонкие слои резины, которые вулканизируются в единый монолит, обеспечивая гибкость и предотвращая расслоение каркаса.

Наружные резиновые обкладки: Рабочая (внутренняя) и нерабочая (внешняя) поверхности ремня покрыты слоем износостойкой резины. Обкладки защищают текстильный каркас от абразивного износа, влаги, масел и других внешних воздействий, а также создают необходимую фрикционную поверхность для сцепления со шкивами.

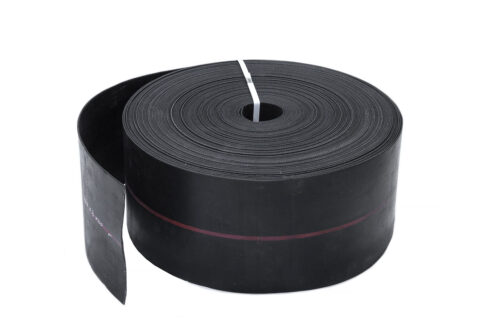

Преимущество поставки в рулонах: гибкость и экономия
Поставка плоского ремня в виде ленты на отрез дает ряд существенных преимуществ перед покупкой готовых бесконечных колец.

Любая нестандартная длина. Вы не привязаны к стандартному размерному ряду. Это идеальное решение для ремонта старого или уникального оборудования, где длина ремня может быть какой угодно.

Оптимизация склада. Вместо того чтобы хранить десятки готовых колец разной длины, достаточно иметь на складе один-два рулона ремня самой ходовой ширины. Это значительно сокращает складские запасы и замороженные средства.

Оперативный ремонт. При обрыве ремня механик может немедленно отрезать кусок нужной длины и состыковать его, минимизируя простой оборудования.

Методы соединения (стыковки) плоских ремней
Поскольку ремень поставляется в виде ленты, ключевым моментом становится метод соединения его концов в бесконечное кольцо. Выбор метода зависит от назначения ремня (приводной или конвейерный) и условий работы.
Механическое соединение. Это самый быстрый и простой способ, не требующий специального оборудования. Концы ремня соединяются с помощью специальных металлических замков-шарниров.

Преимущества: Высокая скорость монтажа, возможность выполнять соединение прямо на оборудовании.

Недостатки: Соединение является «слабым звеном», его прочность ниже прочности цельного ремня. Металлический замок создает биение, шум и может повреждать шкивы.

Применение: Идеально для тихоходных конвейеров, транспортеров, элеваторов (норий), где не требуется высокая плавность хода. Не рекомендуется для высокоскоростных приводных ремней.

Холодная и горячая вулканизация (склейка). Это более сложные, но и более надежные методы. Концы ремня подготавливаются специальным образом (срезаются в виде ступенек или клиньев), промазываются клеем и соединяются под давлением.

Преимущества: Создает гладкий, ровный и прочный шов, прочность которого достигает 80-90% от прочности цельного ремня. Обеспечивает плавную и бесшумную работу.

Недостатки: Требует времени, определенных навыков и специальных клеев (для холодной вулканизации) или громоздкого пресса (для горячей).

Применение: Основной метод для соединения приводных ремней, работающих на высоких скоростях.

Метод стыковки
Скорость
Надежность
Плавность хода
Основное применение

Механические замки
Очень высокая
Удовлетворительная
Низкая
Конвейеры, нории, транспортеры

Вулканизация/Склейка
Низкая
Высокая
Высокая
Приводные ремни для станков, пилорам

Цитата главного механика элеватора, клиента «РезиноМир»:«На наших нориях (зерновых элеваторах) используются широкие плоские ремни. Они работают в тяжелых условиях, и иногда случаются порывы. Держать на складе готовые кольца на каждую норию — нереально, они все разной высоты. Поэтому мы уже много лет работаем с «РезиноМир», закупая ремень БКНЛ-65 в рулонах. При аварии бригада быстро вырезает поврежденный участок, вставляет новую секцию и соединяет все механическими замками. Запуск нории — через час-полтора. Это самый эффективный и экономичный способ для нашего производства.»

Как правильно подобрать и заказать ремень
Для заказа плоского ремня на отрез вам необходимо определить три параметра.

Ширина (B): Ширина ленты ремня в миллиметрах. Измеряется линейкой или рулеткой.

Количество прокладок (Z): Это основной показатель прочности ремня. Определить его можно, посмотрев на срез старого ремня и посчитав количество светлых тканевых слоев. Количество прокладок варьируется от 2 до 8.

Длина (L): Общая длина, которая вам необходима.

Пример заказа: «Ремень плоский БКНЛ-65, 4 прокладки, ширина 150 мм, длина 25 метров».

Часто задаваемые вопросы (FAQ)
Вопрос: Для чего шкивы для плоских ремней делают выпуклыми (бочкообразными)?Ответ: Выпуклая форма шкива обеспечивает самоцентровку ремня. Во время вращения ремень инстинктивно стремится занять положение на самом большом диаметре, то есть по центру шкива. Это предотвращает его сползание с края, даже при небольших перекосах валов.
Вопрос: Можно ли использовать ремень по ГОСТ 23831-79 для транспортировки пищевых продуктов?Ответ: Стандартные ремни из черной резины для этого не предназначены. Они могут содержать компоненты, недопустимые для контакта с пищей. Для пищевых конвейеров необходимо использовать специальные конвейерные ленты с пищевым допуском (обычно белого или синего цвета).
Вопрос: Чем отличается ткань БКНЛ-65 от ТК-200?Ответ: Это ткани разного назначения. БКНЛ-65 — это специальная ткань для производства плоских приводных ремней, обладающая высокой прочностью на разрыв и хорошей адгезией к резине. ТК-200 — это ткань для производства конвейерных (транспортерных) лент, она более тяжелая и рассчитана на другие нагрузки.
Вопрос: Какой минимальный диаметр шкива допустим для плоского ремня?Ответ: Это зависит от толщины ремня (количества прокладок). Чем толще ремень, тем больший диаметр шкива ему требуется, чтобы избежать чрезмерных напряжений на изгиб и расслоения. Ориентировочные значения можно найти в справочниках или уточнить у наших специалистов в Москве.
Для получения исчерпывающей консультации, помощи в подборе по параметрам и заказа качественных плоских ремней по ГОСТ 23831, свяжитесь с техническими экспертами «РезиноМир». Мы обеспечим надежную основу для ваших приводных и транспортирующих систем!
