Ремни широкоугольные

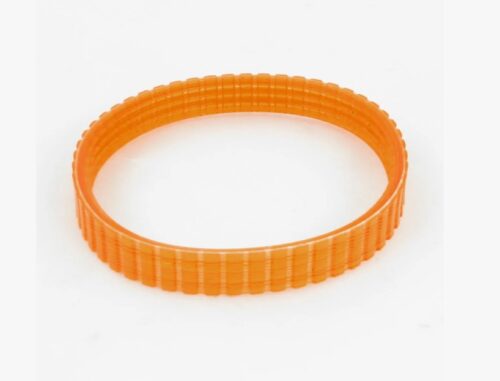

Широкоугольные поликлиновые ремни: скорость и компактность для современных приводов

Компания «РезиноМир» предлагает купить в Москве широкоугольные поликлиновые ремни — специальный тип приводных ремней, разработанный для решения задач, где требуется передача мощности на очень высоких скоростях в приводах с малыми межосевыми расстояниями и небольшими диаметрами шкивов. Эти ремни, имеющие характерный V-образный профиль с углом при вершине клина 60°, представляют собой уникальное сочетание свойств клиновых и плоских ремней, но изготовлены из современного высокопрочного полиуретана.

Наш глубокий опыт в поставках инновационных приводных компонентов показывает, что широкоугольные ремни являются идеальной заменой традиционным клиновым и круглым ремням во многих типах оборудования. Их применение позволяет конструкторам создавать более компактные, легкие, тихие и энергоэффективные приводы, не жертвуя при этом передаваемой мощностью. Мы поставляем высококачественные широкоугольные ремни от ведущих мировых производителей, помогая нашим клиентам внедрять передовые инженерные решения.

Конструкция и принцип действия: почему 60 градусов?

Главное, что отличает широкоугольный ремень — это угол профиля. В отличие от классических клиновых ремней с углом 40°, угол 60° дает ремню ряд фундаментальных преимуществ.

Снижение внутреннего напряжения. Более тупой угол означает, что при огибании шкива ремень испытывает значительно меньшие деформации и внутренние напряжения. Это позволяет ему без разрушения работать на шкивах экстремально малого диаметра.

Снижение нагрузки на валы. Для передачи того же крутящего момента широкоугольному ремню требуется меньшее начальное натяжение, чем классическому клиновому. Это значительно снижает радиальную нагрузку на валы и подшипники, продлевая их срок службы.

Высокая скорость. Благодаря низким внутренним напряжениям и стабильности полиуретановой конструкции, эти ремни способны работать на скоростях вращения, достигающих 10 000 об/мин и выше, что недоступно для большинства резиновых аналогов.

Материал и конструкция:

• Тело ремня: Изготавливается из высокопрочного термопластичного полиуретана (ТПУ). Этот материал обладает высочайшей износостойкостью, отличной стойкостью к маслам, озону и истиранию.

• Силовой каркас (корд): Внутри полиуретанового тела расположены параллельно уложенные полиэфирные кордшнуры. Они воспринимают всю растягивающую нагрузку, обеспечивая стабильность длины и высокую прочность ремня на разрыв.

• Продольные ребра (клинья): Рабочая поверхность ремня имеет несколько V-образных ребер, которые входят в соответствующие канавки на шкиве. Тыльная сторона ремня при этом остается плоской.

Сравнение с другими типами ремней: ниша широкоугольного ремня

Вывод: Широкоугольный ремень занимает уникальную нишу. Он передает значительно большую мощность, чем круглый ремень, и при этом может работать на таких же малых шкивах. По сравнению с клиновым ремнем, он обеспечивает гораздо более высокие скорости и создает меньшую нагрузку на опоры.

Цитата инженера-конструктора деревообрабатывающего оборудования, клиента «РезиноМир»:
«При разработке нового высокоскоростного фрезерного станка мы столкнулись с проблемой: для достижения 8000 об/мин на шпинделе при компактных размерах привода требовалось нестандартное решение. Классический клиновой ремень требовал слишком больших шкивов, а круглый не мог передать нужную мощность. По рекомендации специалистов «РезиноМир» мы спроектировали привод на широкоугольном ремне профиля 7M. Результат превзошел ожидания: привод получился очень компактным, тихим, а главное — стабильно держит обороты под нагрузкой. Это действительно современная и эффективная технология.»

Профили и маркировка

Широкоугольные ремни стандартизированы и имеют метрическую маркировку профилей.

• Профиль 3M

• Профиль 5M

• Профиль 7M

• Профиль 11M

Цифра в маркировке профиля обозначает шаг (расстояние между центрами) ребер в миллиметрах.

Как прочитать маркировку?
Пример: 7 M 800

• 7: Количество ребер (клиньев) в ремне.

• M: Обозначение профиля (в данном случае, 7M с шагом 7 мм).

• 800: Эффективная (расчетная) длина ремня в миллиметрах.

Зная эту маркировку, вы можете безошибочно подобрать и заказать ремень в компании «РезиноМир».

Сферы применения: там, где важны скорость, компактность и плавность

• Деревообрабатывающие и металлорежущие станки: Приводы высокоскоростных шпинделей фрезерных, токарных, шлифовальных станков.

• Текстильная промышленность: Приводы намоточных, крутильных и вязальных машин.

• Полиграфическое оборудование: Приводы валов в печатных машинах.

• Вентиляционное оборудование: Приводы компактных и высокооборотистых вентиляторов.

• Электроинструмент и бытовая техника: Приводы в сверлильных станках, фуганках, шлифовальных машинах.

• Медицинское и лабораторное оборудование: Приводы центрифуг, мешалок.

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли установить широкоугольный ремень на шкивы для обычного клинового ремня?
Ответ: Нет, категорически нельзя. Шкивы для широкоугольных ремней имеют соответствующий угол канавки 60°. Установка ремня 60° в шкив 40° (или наоборот) приведет к неправильному контакту, проскальзыванию, быстрому износу и разрушению ремня.

Вопрос: Являются ли эти ремни маслостойкими?
Ответ: Да. Так как они изготавливаются из полиуретана, они обладают отличной стойкостью к минеральным маслам, смазкам, бензину и многим другим химическим веществам, что является их значительным преимуществом перед резиновыми ремнями.

Вопрос: В чем разница между профилями 5M, 7M, 11M?
Ответ: Разница в размере ребер. Чем больше номер профиля, тем крупнее и выше ребра, и, соответственно, тем большую мощность может передавать ремень. Профиль 3M используется в самых легконагруженных приводах, 11M — в самых мощных. Выбор профиля определяется конструктором на этапе проектирования оборудования.

Вопрос: Продаются ли эти ремни в виде бесконечных колец или их нужно сваривать?
Ответ: Широкоугольные ремни, как правило, производятся и поставляются в виде бесконечных (замкнутых) колец определенной длины. Это связано с тем, что они предназначены для передачи значительной мощности, и наличие сварного шва могло бы стать слабым местом. В отличие от круглых ПУ ремней, их обычно не сваривают.

Для проектирования и обслуживания современных, высокоскоростных и компактных приводных систем заказывайте инновационные широкоугольные ремни в компании «РезиноМир». Свяжитесь с нашими техническими экспертами в Москве для получения консультации и помощи в подборе оптимального профиля и длины для вашей задачи!
