Рукава для промывки скважин
Показаны все результаты (3)Цены: по возрастанию
Рукава для промывки скважин представляют собой гибкие напорные трубопроводы, предназначенные для подачи промывочной жидкости от насосного агрегата к устью скважины в процессе бурения и капитального ремонта. Изделия работают в условиях высокого давления (до 40 МПа), абразивного износа от частиц выбуренной породы и воздействия химически агрессивных компонентов буровых растворов.
Функциональное назначение — обеспечение циркуляции промывочной жидкости для выноса шлама из забоя, охлаждения долота и поддержания стабильности стенок ствола. Рукава соединяют стационарную обвязку буровой установки с подвижным вертлюгом или ведущей трубой, компенсируя вибрации, перемещения талевой системы и температурные деформации.
Рукава для промывки скважин: конструкция и технология изготовления
Структура бурового рукава

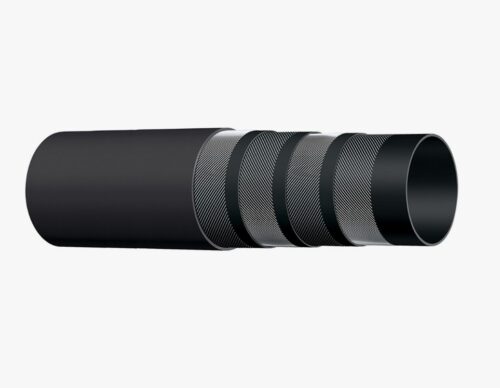

Конструкция рукавов для промывки скважин включает три основных элемента: внутренний резиновый слой (камеру), силовой каркас и наружное защитное покрытие. Внутренняя камера толщиной 3–6 мм изготавливается из маслобензостойкой резины на основе нитрильного каучука (НБР) с твёрдостью 55–65 единиц по Шору А. Для работы с растворами на углеводородной основе применяется фторкаучук (FKM) с повышенной химической стойкостью.
Силовой каркас формируется навивкой или оплёткой из стальной проволоки диаметром 0,5–1,2 мм. Число слоёв армирования (от 2 до 6) определяет класс давления рукава. Высокопрочные исполнения дополняются текстильными прослойками из полиамидного или арамидного корда, повышающими сопротивление импульсным нагрузкам.
Наружный слой толщиной 2–4 мм защищает каркас от механических повреждений, ультрафиолета и озона. Материал — резина на основе хлоропренового каучука (CR) или EPDM с твёрдостью 60–70 Шор А.
Производственный процесс
Изготовление рукавов для промывки скважин выполняется методом последовательной навивки на цилиндрическую оправку (дорн). Внутренний слой экструдируется из резиновой смеси, затем накладывается проволочная спираль или оплётка под углом 54°44′ (угол равновесия). После формирования всех слоёв рукав вулканизируется в автоклаве при температуре 140–160°С и давлении 0,4–0,6 МПа в течение 2–4 часов.
Концевая арматура (фитинги, фланцы) устанавливается методом горячей или холодной опрессовки. Горячая заделка предполагает вулканизацию резины непосредственно в муфте фитинга, обеспечивая монолитное соединение.
Важно: рукава для промывки скважин подвергаются гидравлическим испытаниям давлением, в 1,5–2 раза превышающим рабочее. Каждое изделие маркируется датой изготовления, рабочим давлением и заводским номером. Эксплуатация рукавов с истёкшим сроком хранения (более 5 лет) без повторных испытаний не допускается.
Технические параметры и классификация рукавов для промывки скважин
Типоразмеры и рабочие характеристики
Рукава для промывки скважин выпускаются в диапазоне внутренних диаметров от 38 мм до 102 мм. Выбор диаметра определяется производительностью буровых насосов и допустимыми потерями давления. Стандартная длина составляет 10, 15 или 18 м, что соответствует высоте свечи бурильных труб.
| Внутренний диаметр, мм | Рабочее давление, МПа | Разрывное давление, МПа | Радиус изгиба, мм | Масса, кг/м |
|---|---|---|---|---|
| 38 | 35 | 105 | 380 | 3,8 |
| 51 | 35 | 105 | 510 | 5,2 |
| 64 | 35 | 105 | 640 | 7,1 |
| 76 | 25 | 75 | 760 | 8,5 |
| 102 | 25 | 75 | 1020 | 12,3 |
Температурный диапазон эксплуатации составляет от -50°С до +100°С для стандартных исполнений. Рукава с внутренним слоем из FKM работают при температуре до +150°С.
Нормативные требования
Производство рукавов для промывки скважин регламентируется ГОСТ Р 51837-2001 «Рукава резиновые высокого давления с металлическими оплётками неармированные». Документ устанавливает методы испытаний, требования к маркировке и правила приёмки. Международным аналогом является стандарт API Spec 7K для бурового оборудования.
Области применения
Рукава для промывки скважин используются в следующих технологических операциях нефтегазодобывающей отрасли:
- Бурение эксплуатационных и разведочных скважин — подача бурового раствора от насоса к вертлюгу
- Капитальный ремонт скважин — циркуляция промывочной жидкости при спуско-подъёмных операциях
- Освоение и испытание пластов — нагнетание технологических жидкостей
- Цементирование — подача тампонажного раствора при обвязке устья
Дополнительно рукава применяются в геотермальном бурении, строительстве водозаборных скважин и горнодобывающей отрасли при бурении дегазационных выработок.
Компания «РезиноМир» предлагает рукава для промывки скважин буровым и нефтесервисным предприятиям Московского региона. Поставка осуществляется для юридических лиц и индивидуальных предпринимателей по безналичной системе оплаты. Возможно изготовление под заказ по техническому заданию — нестандартные длины, специальные типы концевой арматуры. Консультация инженера по подбору диаметра и класса давления предоставляется по запросу. Цены при закупке оптом согласовываются индивидуально. На продукцию распространяется гарантия производителя. Для расчёта стоимости и отгрузки: moscow@rti-land.ru, +7 (499) 322-38-68.
FAQ
Как определить остаточный ресурс рукава для промывки скважин?
Остаточный ресурс оценивается визуальным осмотром и инструментальным контролем. Признаки выработки ресурса: трещины, вздутия, потёртости наружного слоя глубиной более 1,5 мм, деформация концевой арматуры, следы коррозии на фитингах. При отсутствии видимых повреждений рукава с наработкой более 3000 часов или 5 лет хранения подлежат повторным гидравлическим испытаниям давлением 1,5 от рабочего.
Какой тип концевой арматуры применяется для буровых рукавов?
Стандартная арматура — штуцеры с резьбой по ГОСТ 633-80 или API для присоединения к манифольду буровой установки и вертлюгу. Распространённые типоразмеры резьбы: 2″, 2 1/2″, 3″ с конической резьбой. Фланцевые соединения применяются при давлениях свыше 35 МПа. Тип арматуры указывается при оформлении заказа в соответствии с комплектацией бурового оборудования.
Влияет ли состав бурового раствора на выбор материала внутреннего слоя?
Состав раствора определяет требования к химической стойкости камеры. Для водных растворов с добавками бентонита и полимеров достаточно стандартного нитрильного каучука (НБР). Растворы на углеводородной основе (РУО) и инвертные эмульсии требуют применения фторкаучука (FKM) или гидрированного нитрильного каучука (HNBR). Кислотные обработки выполняются через рукава с камерой из бутилкаучука или EPDM.
Какова периодичность испытаний рукавов в процессе эксплуатации?
Гидравлические испытания проводятся перед вводом в эксплуатацию, после ремонта концевой арматуры и не реже одного раза в 12 месяцев при интенсивной эксплуатации. Испытательное давление составляет 1,5 от рабочего, время выдержки — 10 минут. Результаты фиксируются в журнале с указанием даты, давления и заключения о годности. Рукава, не выдержавшие испытания, выбраковываются.
