Пластина трансформаторная УМ: стандарт герметичности и изоляции для высоковольтного оборудования
Компания «РезиноМир» предлагает купить в Москве трансформаторную уплотнительную пластину (марки УМ) — специализированный тип листовой резины, разработанный исключительно для изготовления прокладок и уплотнений, работающих в силовых масляных трансформаторах, реакторах и другом высоковольтном электротехническом оборудовании. Это не просто маслостойкая резина, а сложный композиционный материал, который должен одновременно выполнять несколько критически важных функций: обеспечивать полную герметичность в контакте с горячим трансформаторным маслом, сохранять эластичность в широком диапазоне температур и обладать высокими диэлектрическими свойствами.
Наш глубокий, многолетний опыт в поставках РТИ для энергетической и электротехнической отраслей показывает, что надежность и безаварийный срок службы трансформатора напрямую зависят от качества его уплотнительных систем. Использование для этих целей обычной резины МБС или материалов с неизвестными характеристиками является грубейшим нарушением технологии и «миной замедленного действия». Некачественное уплотнение со временем теряет упругость, что приводит к утечкам масла, попаданию в бак атмосферной влаги, ухудшению изоляционных свойств масла и, в конечном итоге, к пробою и дорогостоящему выходу из строя всего трансформатора. Мы поставляем только сертифицированную трансформаторную пластину, изготовленную в строгом соответствии с ГОСТ 12855-77, и гарантируем ее полное соответствие всем требованиям стандарта.

Что такое ГОСТ 12855-77 и почему он так важен?
ГОСТ 12855-77 «Пластина резиновая для уплотнения неподвижных соединений электротехнических устройств» — это основной отраслевой стандарт, который регламентирует уникальные свойства трансформаторной резины. Он предъявляет к материалу комплекс требований, которые значительно жестче, чем для резин общего назначения.
Стойкость к трансформаторному маслу. Пластина должна выдерживать десятилетия непрерывного контакта с горячим трансформаторным маслом (рабочая температура до +100°С) без существенного изменения своих свойств. Она не должна чрезмерно набухать, терять прочность или, что самое главное, выделять в масло серу и другие химические агенты, которые могут ухудшить его диэлектрические свойства и вызвать коррозию медных обмоток.
Морозостойкость. Трансформаторы устанавливаются на открытом воздухе и работают в любых климатических зонах. Пластина марки УМ (Универсальная, Маслостойкая) должна сохранять уплотняющую способность и не становиться хрупкой при температурах до -60°С, обеспечивая герметичность даже в условиях Крайнего Севера.
Низкая остаточная деформация сжатия. Прокладка в трансформаторе постоянно находится в сжатом состоянии. Важно, чтобы со временем она не «усыхала» и не теряла упругость, сохраняя постоянное контактное давление и герметичность соединения.
Высокие диэлектрические свойства. Резина должна быть отличным изолятором, чтобы не создавать путей для утечки тока между токоведущими частями и заземленным корпусом.
Именно этот уникальный баланс маслостойкости, термоморозостойкости и диэлектрических свойств делает трансформаторную пластину незаменимым материалом.

Сравнение трансформаторной пластины УМ и обычной МБС

Характеристика
Пластина трансформаторная УМ (ГОСТ 12855-77)
Пластина МБС (ГОСТ 7338-90)

Нижний предел t°, °С
-60
-30

Стойкость к трансформаторному маслу
Высокая, длительная
Средняя, не рассчитана на длительный нагрев

Выделение серы в масло
Практически отсутствует, нормируется
Не нормируется, может быть высоким

Диэлектрические свойства
Высокие, гарантированы стандартом
Не нормируются

Основное назначение
Уплотнение маслонаполненного электрооборудования
Общепромышленные уплотнения ГСМ

Цитата инженера-испытателя высоковольтного оборудования, клиента «РезиноМир»:«При типовых испытаниях трансформаторов мы проводим цикл термоударов — нагрев до +100°С и резкое охлаждение до -60°С. Это самый жесткий тест для уплотнений. Обычная резина МБС на таких циклах быстро «дубеет» и начинает течь на морозе. Трансформаторная резина УМ, если она качественная и соответствует ГОСТу, эти испытания выдерживает. Это показывает, что состав смеси и технология вулканизации у них принципиально разные. Экономить на прокладках для трансформатора — все равно что заливать в двигатель Ferrari дешевое моторное масло. Последствия будут плачевными. Поэтому для всех испытаний и ремонтов мы используем только сертифицированную пластину от проверенных поставщиков, таких как «РезиноМир».»

Сферы применения и формы поставки
Основное и единственное назначение трансформаторной пластины — изготовление уплотнительных прокладок для:

Разъемов «бак-крышка» силовых и измерительных трансформаторов.

Вводов высоковольтных и низковольтных изоляторов.

Фланцевых соединений расширительных баков, радиаторов охлаждения, маслопроводов.

Смотровых стекол, кранов, клапанов и другого навесного оборудования.

Формы поставки:

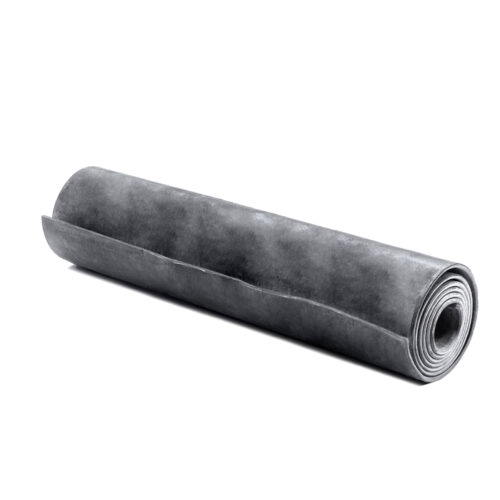

Рулонная (неформовая): Толщиной от 2 до 12 мм. Позволяет выкраивать длинные или крупногабаритные прокладки.

Листовая (формовая): Толщиной от 4 до 40 мм. Поставляется в виде листов (пластин) стандартных размеров.

Выбор толщины определяется конструкцией уплотняемого узла и регламентируется чертежами и инструкциями по ремонту на конкретный тип трансформатора.

Часто задаваемые вопросы (FAQ)
Вопрос: Можно ли использовать трансформаторную пластину для уплотнения обычного бензина или дизельного топлива?Ответ: Технически можно, она маслобензостойкая. Но это экономически нецелесообразно. Трансформаторная пластина значительно дороже обычной МБС из-за своего сложного состава и специальных свойств (морозостойкость, диэлектрика), которые при контакте с бензином не нужны. Для ГСМ при обычных температурах достаточно использовать стандартную техпластину МБС по ГОСТ 7338-90.
Вопрос: Как правильно вырезать прокладку из трансформаторной пластины?Ответ: Для получения качественного изделия с ровными краями и точными размерами рекомендуется использовать специальные высечные штампы (вырубные прессы) или остро заточенные ножи и пробойники. Не допускаются надрывы, заусенцы и другие дефекты на рабочих кромках прокладки, так как они могут стать причиной утечки. Компания «РезиноМир» может предоставить услуги по изготовлению прокладок по вашим чертежам.
Вопрос: Вы продаете пластину на отрез?Ответ: Да. Мы понимаем, что для ремонта одного трансформатора может потребоваться небольшой кусок материала. Рулонная трансформаторная пластина продается как целыми рулонами, так и на отрез (обычно от 1 погонного метра). Формовые пластины продаются поштучно.
Вопрос: Какой документ подтверждает качество трансформаторной пластины?Ответ: Основным документом является паспорт качества от завода-изготовителя, который сопровождает каждую партию. В нем указывается марка пластины, номер партии, дата изготовления, а также результаты испытаний, подтверждающие ее соответствие требованиям ГОСТ 12855-77 по всем ключевым параметрам.
Для обеспечения гарантированной герметичности, надежности и долговечности вашего высоковольтного оборудования заказывайте сертифицированную трансформаторную пластину УМ в компании «РезиноМир». Свяжитесь с нашими техническими специалистами в Москве для получения консультации и помощи в подборе необходимой толщины!
