БРС, адаптеры, переходники

Гидравлическая арматура: основа скорости, надежности и безопасности

В динамичном мире современной техники, где каждая минута простоя — это упущенная выгода, скорость и надежность соединений гидравлических и пневматических систем выходят на первый план. Любая операция, связанная со сменой навесного оборудования, подключением диагностических приборов или модульным соединением контуров, должна быть быстрой, безопасной и абсолютно герметичной. Именно для этих задач существует целый класс соединительной арматуры: быстроразъемные соединения (БРС), адаптеры и переходники. В компании «РезиноМир» мы не просто продаем эти компоненты; мы предлагаем комплексные и грамотные решения для построения эффективных гидравлических линий, опираясь на глубокую экспертизу и наш склад в Москве.

Недооценка важности правильного подбора соединительной арматуры — это распространенная и дорогостоящая ошибка. Неподходящий тип БРС может привести к потерям давления и перегреву масла. Неверно идентифицированная резьба переходника — к негерметичному соединению и утечкам. Последствия всегда неприятны: от загрязнения окружающей среды и повышенного расхода дорогостоящей гидравлической жидкости до полного отказа оборудования в самый неподходящий момент.

Быстроразъемные соединения (БРС): технология мгновенного контакта

БРС — это гениальное по своей простоте и эффективности устройство, позволяющее соединять и разъединять гидравлические магистрали вручную, без использования инструментов и без потерь рабочей жидкости. Любое БРС состоит из двух частей: розетки («мама», socket) и ниппеля («папа», nipple). Внутри каждой части находится клапан, который в разъединенном состоянии надежно запирает магистраль. При соединении клапаны взаимно открывают друг друга, создавая свободный проток для жидкости.

Основные типы БРС и их применение

Мир БРС стандартизирован, что позволяет обеспечить взаимозаменяемость компонентов. Выбор конкретного типа зависит от давления, расхода, требований к чистоте и условий эксплуатации.

Комментарий инженера «РезиноМир»:
«Частая проблема, с которой к нам обращаются в Москве, — попытка соединить БРС разных стандартов, например, ISO A и ISO B. Внешне они могут быть похожи, но внутренние клапаны несовместимы. Такое соединение либо не получится, либо не будет держать давление. Мы всегда помогаем клиентам точно идентифицировать стандарт, установленный на их технике, чтобы избежать ошибок и простоев. Это часть нашей экспертной работы.»

Адаптеры и переходники: искусство правильного соединения

Если БРС обеспечивают оперативность, то адаптеры и переходники — это фундаментальные «строительные блоки» любой гидравлической системы. Несмотря на схожесть, у них разные задачи.

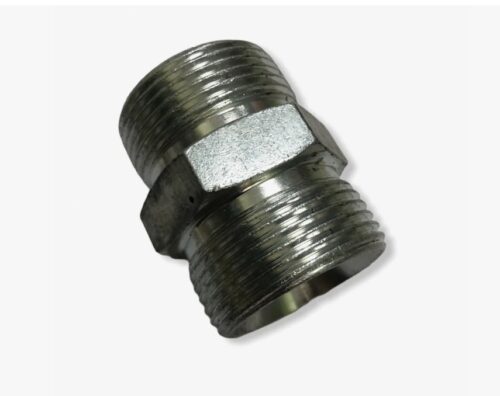

• Адаптеры служат для соединения компонентов с одинаковым типом резьбы, но разного размера (например, с М18 на М22) или для изменения конфигурации линии (угольники, тройники).

• Переходники — более сложная задача. Они соединяют компоненты с абсолютно разными стандартами резьбы. Это мост между «мирами» метрической, дюймовой и американской систем.

Лабиринт резьб: как не ошибиться

Правильная идентификация резьбы — ключевой навык для любого гидравлика. Ошибка здесь недопустима. Вот основные стандарты, с которыми вы столкнетесь:

• Метрическая резьба (Metric): Стандарт DIN. Имеет уплотнение по внутреннему или наружному конусу (24°). Самые распространенные типы фитингов — DKOL (легкая серия) и DKOS (тяжелая серия).

• Трубная дюймовая резьба (BSP): Британский стандарт. Уплотнение происходит по конусу 60° или с помощью уплотнительного кольца на торце фитинга (ED-уплотнение).

• Американская резьба (JIC/UNF): Стандарт SAE. Характеризуется уплотнением по наружному конусу 74°. Широко используется на американской технике (Caterpillar, John Deere).

• Американская резьба (ORFS): Также стандарт SAE. Уплотнение происходит по торцу с помощью резинового кольца. Обеспечивает высочайшую надежность и вибростойкость соединения.

Специалисты «РезиноМир» обладают всеми необходимыми инструментами (резьбомерами, штангенциркулями) и знаниями, чтобы безошибочно определить тип вашей резьбы и подобрать необходимый переходник.

Материалы и их роль в надежности

• Углеродистая сталь с гальваническим покрытием: Это стандарт де-факто для большинства гидравлических соединений. Высокопрочная сталь обеспечивает стойкость к давлению, а цинковое покрытие защищает от коррозии.

• Нержавеющая сталь (AISI 304, AISI 316): Незаменима в пищевой, химической, фармацевтической промышленности, а также в морских условиях. Обеспечивает максимальную коррозионную стойкость.

• Латунь: Используется в системах с невысоким давлением, для пневматики, а также там, где важна искробезопасность.

«РезиноМир» — ваш центр компетенций в Москве

Мы предлагаем больше, чем просто продажу комплектующих. Мы предлагаем партнерство и экспертизу.

• Профессиональный подбор: Мы не спросим «что вам нужно?», мы спросим «какую задачу вы решаете?». На основе этой информации мы подберем оптимальный набор арматуры, который будет надежно работать годами.

• Огромный складской запас: На нашем складе в Москве поддерживается широкий ассортимент БРС, адаптеров и переходников всех основных стандартов и размеров. Это означает, что вы можете получить нужную деталь в кратчайший срок.

• Гарантия качества: Мы работаем только с проверенными европейскими и азиатскими производителями, чья продукция сертифицирована и соответствует международным стандартам ISO и DIN.

• Комплексные решения: У нас вы можете не только купить соединительную арматуру, но и заказать изготовление рукавов высокого давления (РВД) в сборе, получив готовую к установке гидравлическую линию.

Часто задаваемые вопросы (FAQ)

Можно ли соединять и разъединять БРС под давлением?

Большинство стандартных БРС (ISO A, ISO B, Flat Face) не предназначены для этого. Попытка сделать это может повредить клапаны и уплотнения, а также опасна для оператора. Для таких задач существуют специальные типы БРС, но они применяются редко. Перед соединением/разъединением всегда сбрасывайте давление в линии.

Как определить тип резьбы, если нет маркировки?

Вам понадобится штангенциркуль и резьбомер. Штангенциркулем измеряется наружный диаметр резьбы. Резьбомером (шаблоном) определяется шаг резьбы. Сопоставив эти два параметра со справочными таблицами, можно точно определить стандарт. Либо вы можете просто привезти образец в офис «РезиноМир» в Москве.

Теряется ли давление при прохождении через БРС?

Да, любое соединение создает дополнительное гидравлическое сопротивление, что приводит к незначительному падению давления (pressure drop). Это нормальное явление. Однако БРС типа Flat Face имеют более совершенную конструкцию клапанов и создают меньшие потери, чем классические ISO A.

Что означает «взаимозаменяемость» БРС?

Это означает, что ниппель одного производителя, сделанный по стандарту ISO A, должен без проблем соединяться с розеткой другого производителя, также сделанной по стандарту ISO A. Это позволяет не быть привязанным к одному бренду при ремонте и обслуживании техники.

Для получения исчерпывающей консультации и приобретения качественной соединительной арматуры обращайтесь к экспертам компании «РезиноМир». Мы поможем вашей технике работать без сбоев и простоев.
