Тройники

Фильтр
Тройник М16*1,5
7 шт
81,58 / шт
Тройник М22*1,5
5 шт
87,00 / шт
Тройник М27*1,5
4 шт
127,00 / шт
Тройник М18*1,5
4 шт
148,75 / шт
Тройник М33*2,0
12 шт
185,00 / шт
Тройник М20*1,5
3-10 раб. дн.
79,00 / шт
Тройник специализированный
3-10 раб. дн.
420,00 / шт
Тройник М42*1,5
3-10 раб. дн.
420,00 / шт

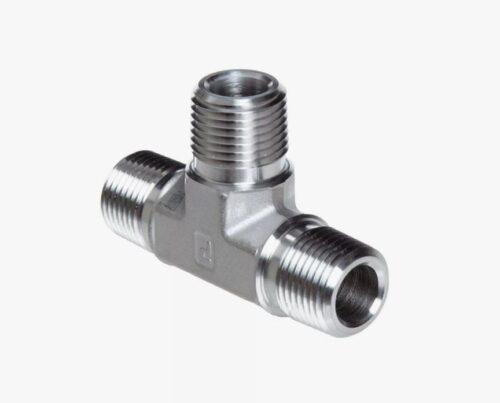

Гидравлический тройник: ключевой узел разветвления потоков

В сложной архитектуре любой гидравлической системы, где потоки рабочей жидкости должны точно и без потерь распределяться между различными исполнительными механизмами, тройник играет роль важнейшего дорожного узла. Это не просто соединительный элемент, а прецизионное изделие, от качества и правильного подбора которого зависит герметичность, эффективность и безопасность всей системы. В компании «РезиноМир» мы подходим к этому компоненту с полным осознанием его значимости, предлагая в Москве не просто детали, а инженерно-грамотные решения для построения гидравлических линий любой конфигурации и сложности.

Основная функция тройника — разделение одного гидравлического потока на два или, наоборот, объединение двух потоков в один. Кроме того, он незаменим для интеграции в систему дополнительных элементов, таких как манометры, датчики, клапаны или точки контроля давления, без необходимости кардинальной переделки основной магистрали. Использование некачественного тройника или ошибка в подборе его резьбы — это прямой путь к утечкам, падению давления, кавитации и, в конечном итоге, к выходу из строя дорогостоящих компонентов, таких как насосы и гидромоторы.

Искусство правильного соединения: навигация в мире резьбовых стандартов

Самая большая трудность, с которой сталкиваются механики и инженеры при построении или ремонте гидравлических систем, — это огромное разнообразие резьбовых стандартов, используемых производителями оборудования из разных стран. Попытка силой соединить два фитинга с несовместимыми резьбами, даже если они кажутся похожими, неизбежно приведет к повреждению уплотнительных поверхностей и хроническим утечкам. Эксперты «РезиноМир» в Москве помогут вам безошибочно ориентироваться в этом многообразии.

Метрические стандарты (DIN)

Это доминирующий стандарт для европейской техники. Уплотнение в таких соединениях происходит по внутреннему уплотнительному конусу с углом 24°. Ключевой особенностью является разделение на две серии:

  • Легкая серия (L — DKOL): Предназначена для систем со средними рабочими давлениями.

  • Тяжелая серия (S — DKOS): Имеет более массивную конструкцию и утолщенные стенки, что позволяет использовать ее в системах с высоким и сверхвысоким давлением. Важно помнить, что фитинги серий L и S не взаимозаменяемы, даже при одинаковом диаметре резьбы.

Дюймовые стандарты (BSP)

Британский стандарт, широко распространенный по всему миру в промышленной гидравлике и пневматике. Герметичность в таких соединениях достигается двумя основными способами:

  • По конусу 60° (BSPP): Наиболее распространенный вариант, где уплотнение происходит за счет контакта «металл-по-металлу» по внутреннему конусу.

  • По торцевому уплотнению (ED): На торце штуцера расположена канавка с эластомерным кольцом, которое при затяжке сжимается, обеспечивая высочайшую степень герметичности.

Американские стандарты (JIC, ORFS)

Стандарты, преобладающие на технике из США (Caterpillar, John Deere, Bobcat).

  • JIC (37° Flare): Очень популярный стандарт с уплотнением по наружному конусу с углом 74° (37° с каждой стороны). Отличается высокой надежностью и простотой идентификации.

  • ORFS (O-Ring Face Seal): Считается одним из самых надежных соединений, особенно в условиях сильных вибраций и импульсных нагрузок. Уплотнение происходит за счет резинового кольца (O-ring), расположенного на плоской торцевой поверхности фитинга.

Комментарий технического специалиста «РезиноМир»:
«Классическая ошибка, с которой мы сталкиваемся практически ежедневно в Москве, — это попытка соединить метрический фитинг DKOL и дюймовый BSP. Их резьбы имеют очень близкий шаг, и поначалу они даже начинают скручиваться. Но их уплотнительные конусы (24° у метрики и 60° у дюйма) абсолютно несовместимы. В результате при затяжке происходит деформация обеих поверхностей, и такое соединение никогда не будет герметичным. Мы всегда настоятельно рекомендуем: если есть хоть малейшее сомнение — привезите образец, мы идентифицируем его за минуту и подберем правильный тройник.»

Стандарт Тип резьбы Угол уплотнения Ключевая особенность
DIN (DKOL/S) Метрическая Внутренний конус 24° Разделение на легкую (L) и тяжелую (S) серии
BSP Дюймовая Внутренний конус 60° Широкое применение, универсальность
JIC Дюймовая (UNF) Наружный конус 74° Стандарт для американской спецтехники
ORFS Дюймовая (UNF) Плоский торец с O-ring Максимальная вибростойкость

Конструктивные типы тройников и их назначение

Помимо резьбы, тройники различаются по своей конфигурации, что позволяет реализовывать любые схемы гидравлических линий.

  • Равнопроходные тройники: Все три выхода имеют одинаковый размер и тип резьбы. Используются для простого разделения потока на два равных.

  • Переходные (редукционные) тройники: Один из выходов (как правило, боковой отвод) имеет меньший диаметр или другой тип резьбы. Идеально подходят для подключения к основной магистрали более тонкой линии управления или для установки контрольно-измерительного прибора.

  • Тройники с поворотной гайкой: Один или несколько выходов оснащены накидной гайкой, которая вращается независимо от корпуса тройника. Это значительно упрощает монтаж в стесненных условиях, позволяя сориентировать тройник в нужном положении без необходимости проворачивать весь узел.

«РезиноМир» — ваш эксперт по гидравлическим компонентам в Москве

Выбор правильного поставщика соединительной арматуры так же важен, как и выбор самой детали.

  • Экспертная консультация: Наша команда — это не просто продавцы, а технические специалисты. Мы поможем вам не только подобрать тройник по размеру, но и дадим рекомендации по оптимальной конфигурации вашей гидравлической линии.

  • Огромный складской запас: На нашем складе в Москве представлены тысячи наименований тройников, адаптеров и переходников всех основных мировых стандартов. Это позволяет нам решать задачи клиентов максимально оперативно.

  • Гарантия качества: Мы сотрудничаем только с проверенными производителями из Европы и Азии, чья продукция изготовлена из высококачественной стали, имеет прецизионную точность резьбы и надежное антикоррозийное покрытие.

  • Комплексные решения: Мы видим картину в целом. У нас вы можете заказать не только тройник, но и рукава высокого давления (РВД) нужной длины с уже опрессованными фитингами, а также все необходимые уплотнения и адаптеры, получив готовое решение для вашего узла.

Часто задаваемые вопросы (FAQ)

Можно ли использовать уплотнительные ленты (ФУМ) или герметики с гидравлическими тройниками?

В подавляющем большинстве случаев — нет. В гидравлических соединениях высокого давления (DIN, JIC, BSP, ORFS) герметичность обеспечивается контактом специально подготовленных металлических поверхностей или эластомерных уплотнений. Применение ФУМ-ленты не только не улучшит герметичность, но и может привести к попаданию ее частиц в гидросистему, что вызовет отказ клапанов или насоса.

Как правильно затягивать гидравлический тройник?

Необходимо использовать динамометрический ключ с моментом затяжки, рекомендованным для данного типа и размера резьбы. «Перетяг» соединения так же опасен, как и «недотяг». Он приводит к деформации уплотнительных конусов, повреждению резьбы и может стать причиной разрыва корпуса тройника под давлением.

В чем разница между тройником и крестовиной?

Тройник имеет три присоединительных порта, а крестовина — четыре. Крестовина позволяет разделить один поток на три или объединить три потока в один, что требуется в более сложных гидравлических схемах.

Как определить, какой тройник мне нужен, если старый утерян?

Необходимо точно идентифицировать резьбы на тех компонентах, к которым должен подключаться тройник (РВД, порт насоса, гидрораспределитель). Для этого используются резьбомеры и штангенциркуль. Лучший способ избежать ошибки — привезти эти компоненты или их точные данные в наш офис в Москве, и мы подберем идеальное решение.

Для подбора и приобретения надежных гидравлических тройников обращайтесь в компанию «РезиноМир». Наша экспертиза и ассортимент — залог безупречной работы вашей техники.
