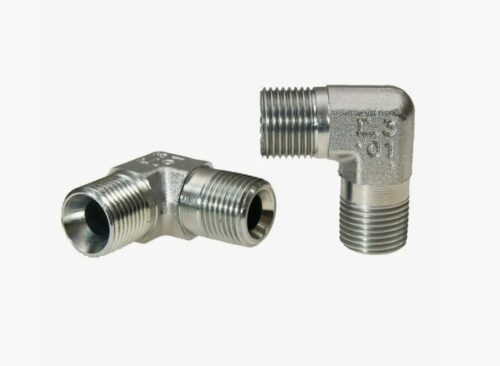

Угольники

Стратегическая важность правильного угла в гидравлических системах
При проектировании и монтаже гидравлических линий одной из самых частых и сложных задач является прокладка рукавов высокого давления (РВД) в ограниченном пространстве. Неправильный, слишком резкий изгиб РВД — это прямой путь к его преждевременному выходу из строя. Поток рабочей жидкости создает турбулентность, а силовой каркас рукава испытывает критические нагрузки, что приводит к разрывам и утечкам. Для решения этой проблемы и создания грамотной, долговечной конфигурации магистралей используются угловые адаптеры, или угольники. В компании «РезиноМир» мы рассматриваем угольники не как простые фитинги, а как стратегически важные компоненты, предлагая в Москве инженерно выверенные решения для гидравлики любой сложности.
Угольник позволяет изменить направление потока на 45° или 90°, снимая напряжение с РВД и позволяя ему работать в оптимальном режиме без критических изгибов. Это напрямую влияет на несколько ключевых факторов:

Увеличение срока службы РВД: Правильно проложенный рукав служит в несколько раз дольше.

Повышение эффективности системы: Плавное изменение направления потока снижает гидравлические потери и нагрев рабочей жидкости.

Безопасность эксплуатации: Исключается риск внезапного разрыва пережатого рукава под давлением.

Компактность и эстетика монтажа: Позволяет аккуратно и логично проложить магистрали даже в самых стесненных условиях.

Язык гидравлических соединений: типы угольников и их стандарты
Мир гидравлических соединений строго стандартизирован, но это разнообразие стандартов часто становится головной болью для механиков. Ошибка в идентификации резьбы или типа уплотнения приводит к негерметичности, даже если детали кажутся совместимыми. Эксперты «РезиноМир» в Москве помогут вам безошибочно подобрать нужный компонент.

Метрический стандарт (DIN)
Наиболее распространен в европейской технике. Характерной чертой является уплотнение по внутреннему конусу с углом 24°. Крайне важно различать две серии этого стандарта:

DKOL (Легкая серия): Для систем со средним давлением.

DKOS (Тяжелая серия): Усиленная версия для высоких и сверхвысоких давлений. Угольники этих серий не взаимозаменяемы.

Дюймовый стандарт (BSP)
Британский стандарт, популярный во всем мире. Уплотнение в угольниках BSP происходит по внутреннему конусу с углом 60°. Этот стандарт часто встречается в промышленном оборудовании, сельскохозяйственной и строительной технике.

Американские стандарты (JIC и ORFS)
Обязательные к знанию стандарты при работе с техникой из США (Caterpillar, John Deere и др.).

JIC (37° Flare): Отличается уплотнением по наружному конусу с углом 74°. Очень надежный и легко идентифицируемый стандарт.

ORFS (O-Ring Face Seal): Считается одним из самых надежных соединений, особенно в условиях сильных вибраций. Герметичность обеспечивает резиновое кольцо на плоской торцевой поверхности угольника.

Стандарт
Тип резьбы
Угол / Тип уплотнения
Ключевая особенность

DIN (DKOL/S)
Метрическая
Внутренний конус 24°
Разделение на легкую (L) и тяжелую (S) серии

BSP
Дюймовая
Внутренний конус 60°
Широко распространен в промышленности

JIC
Дюймовая (UNF)
Наружный конус 74°
«Золотой стандарт» для техники из США

ORFS
Дюймовая (UNF)
Плоский торец с O-ring
Максимальная вибростойкость и герметичность

Фиксированный или поворотный: ключевой выбор для удобства монтажа
Помимо стандарта резьбы, угольники делятся на два конструктивных типа, выбор между которыми кардинально влияет на удобство и правильность монтажа.

Фиксированные угольники: Представляют собой цельную деталь. Для их установки необходимо вращать весь угольник целиком. Это может быть неудобно в ограниченном пространстве и требует точного позиционирования подключаемого РВД.

Поворотные угольники (с накидной гайкой): Один из выходов такого угольника оснащен свободно вращающейся накидной гайкой. Это гениальное решение позволяет сначала вкрутить угольник в порт оборудования, сориентировав его в нужном направлении, а затем, удерживая корпус угольника неподвижно, затянуть накидную гайку на фитинге РВД. Такой подход полностью исключает скручивание рукава — одну из главных причин его преждевременного разрушения.

Комментарий ведущего инженера «РезиноМир»:«Наши специалисты в Москве постоянно сталкиваются с последствиями неправильного монтажа РВД. Скрученный рукав — это мина замедленного действия. Его силовой каркас находится под постоянным напряжением и может разрушиться в любой момент. Мы всегда рекомендуем нашим клиентам, особенно при монтаже в труднодоступных местах, использовать именно поворотные угольники. Небольшая разница в цене многократно окупается увеличением срока службы РВД и безопасностью всей системы.»

«РезиноМир»: больше, чем просто поставщик деталей в Москве
Мы строим свою работу на принципах экспертизы, надежности и комплексного подхода.

Экспертная идентификация: Не можете определить тип резьбы? Привезите образец в наш офис, и мы за несколько минут с помощью профессиональных калибров и резьбомеров точно идентифицируем стандарт и подберем нужный угольник.

Обширный склад: Мы поддерживаем на нашем складе в Москве тысячи позиций угольников, тройников и адаптеров всех существующих стандартов. Это позволяет решать 99% задач клиентов в день обращения.

Гарантированное качество: Мы сотрудничаем только с проверенными производителями из Европы и Азии. Вся наша продукция изготовлена из высококачественной углеродистой или нержавеющей стали, имеет прецизионную точность и надежное антикоррозийное покрытие (гальваническое цинкование).

Комплексные решения: Мы видим гидравлическую систему в целом. У нас вы можете заказать не только угольник, но и РВД необходимой длины с уже опрессованными фитингами, получив готовую к установке магистраль, собранную с соблюдением всех технологических норм.

Часто задаваемые вопросы (FAQ)
В каких случаях лучше использовать угольник на 45°, а в каких на 90°?
Угольник на 90° используется для резкого изменения направления магистрали, например, при выходе из порта оборудования и прокладке РВД вдоль корпуса. Угольник на 45° идеален для более плавных поворотов и для подключения рукавов к точкам, расположенным под углом, что позволяет создать оптимальную траекторию без лишнего напряжения.

Можно ли соединить два угольника, чтобы получить поворот на 180°?
Технически это возможно, но не рекомендуется. Каждое дополнительное соединение — это потенциальная точка утечки и дополнительное гидравлическое сопротивление. Для таких задач существуют специальные адаптеры — «банджо-болты» или U-образные фитинги.

Чем опасен «перетяг» резьбового соединения на угольнике?
Чрезмерное усилие при затяжке приводит к деформации уплотнительных конусов и повреждению резьбы. Это не только не улучшает герметичность, а наоборот, создает микротрещины и зазоры, которые станут причиной утечки под давлением. Всегда используйте динамометрический ключ и соблюдайте рекомендованные моменты затяжки.

Существуют ли регулируемые угольники?
Да, существуют так называемые шарнирные соединения, которые позволяют изменять угол в определенном диапазоне. Однако они имеют более сложную конструкцию и применяются в специфических задачах, например, в подвижных узлах. Для большинства стандартных применений фиксированные угольники на 45° и 90° являются оптимальным выбором.
Для получения профессиональной консультации и приобретения качественных гидравлических угольников обращайтесь в компанию «РезиноМир» в Москве. Мы поможем создать надежную и долговечную гидравлическую систему.
