Фитинги BANJO

В мире гидравлических и пневматических систем, где каждая линия должна быть проложена с максимальной эффективностью, инженеры часто сталкиваются с проблемой ограниченного пространства. Стандартные прямые или даже угловые фитинги не всегда могут обеспечить необходимое подключение без создания лишних изгибов рукава, что приводит к потерям давления и преждевременному износу. Именно для решения таких нетривиальных задач и было создано одно из самых элегантных и функциональных соединений — фитинг BANJO. Компания «РезиноМир» в Москве предлагает не просто купить эти уникальные компоненты, а предоставляет глубокую техническую экспертизу для их правильного подбора и применения.

Что такое фитинг BANJO и в чем его уникальность?

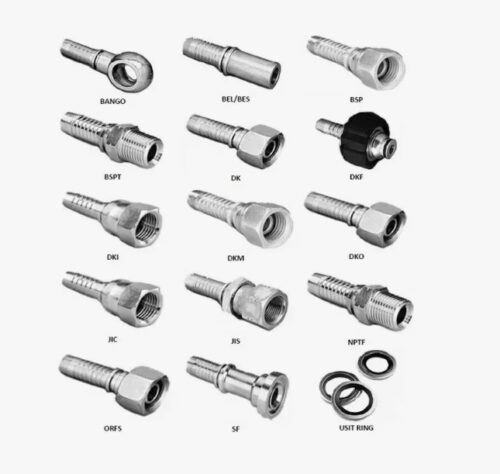

Фитинг BANJO (в русской транскрипции «банджо») — это тип гидравлического соединения, состоящий из двух основных частей: полого болта со сквозными радиальными отверстиями (банджо-болт) и кольцевого фитинга с хвостовиком для опрессовки на рукав. Свое название соединение получило за внешнее сходство с музыкальным инструментом банджо.

Принцип его работы гениален в своей простоте. Банджо-болт вкручивается в резьбовое отверстие корпуса (например, топливного фильтра, тормозного суппорта или насоса), проходя сквозь центральное отверстие кольцевого фитинга. Рабочая жидкость или газ поступает внутрь полого болта и через радиальные отверстия попадает в кольцевую камеру фитинга, а затем — в рукав. Герметичность соединения обеспечивается двумя уплотнительными шайбами, которые устанавливаются с обеих сторон кольцевого фитинга и сжимаются при затяжке болта.

Ключевое преимущество такой конструкции — возможность позиционировать отходящий рукав под любым углом в плоскости, перпендикулярной оси болта, до окончательной затяжки. Это дает непревзойденную свободу монтажа в самых труднодоступных местах.

Детальный разбор конструкции: три столпа надежности

Чтобы в полной мере оценить преимущества BANJO-соединения, необходимо понимать роль каждого его элемента.

Банджо-болт (Banjo Bolt)

Это сердце всей системы. Полый стержень с наружной резьбой и шестигранной головкой под ключ. В его теле просверлены поперечные отверстия, которые служат каналами для прохода рабочей среды. Длина болта и его резьба (метрическая или дюймовая) являются ключевыми параметрами при подборе.

Кольцевой фитинг (Banjo Fitting)

Представляет собой кольцо (проушину) с приваренным к нему хвостовиком. Хвостовик опрессовывается на рукаве высокого или низкого давления. Диаметр центрального отверстия кольца должен точно соответствовать диаметру гладкой части банджо-болта.

Уплотнительные шайбы (Sealing Washers)

Это критически важные, хотя и недорогие элементы. Именно они обеспечивают герметичность. Устанавливаются две шайбы: одна между головкой болта и кольцевым фитингом, вторая — между фитингом и корпусом оборудования. Материал шайб подбирается в зависимости от рабочей среды и давления:

• Медь: Наиболее распространенный вариант для гидравлических масел и топлива. Обеспечивает хорошую пластичность и уплотнение.

• Алюминий: Часто используется в тормозных системах и с алюминиевыми корпусами для предотвращения гальванической коррозии.

• Металлорезиновые кольца (Bonded Seals): Представляют собой металлическую шайбу с привулканизированным к внутреннему диаметру резиновым уплотнением. Это самое надежное решение для систем с высоким давлением и вибрациями.

Мнение эксперта «РезиноМир»: «Одна из самых частых ошибок, приводящих к утечкам в банджо-соединениях, — это повторное использование уплотнительных шайб. Медные и алюминиевые шайбы являются одноразовыми. При первой затяжке они пластически деформируются, принимая форму микронеровностей сопрягаемых поверхностей. Повторно обеспечить такую же герметичность они уже не смогут. Экономия на копеечных шайбах может привести к дорогостоящей утечке и простою. Мы в Москве всегда комплектуем наши BANJO-фитинги новыми уплотнениями».

Сферы применения: где BANJO-фитинги незаменимы

Благодаря своей компактности и универсальности, эти соединения нашли широкое применение в различных отраслях:

• Автомобильная промышленность: Топливные системы (подвод дизельного топлива к ТНВД и форсункам), тормозные системы (подключение тормозных шлангов к суппортам), системы смазки турбокомпрессоров.

• Гидравлика мобильной техники: Подключение линий управления к гидрораспределителям, линии низкого давления, системы охлаждения в компактных моторных отсеках спецтехники.

• Промышленное оборудование: Системы подачи смазки и СОЖ к узлам станков, пневматические линии в ограниченном пространстве.

• Мототехника: Тормозные и масляные магистрали мотоциклов и квадроциклов, где каждый миллиметр на счету.

Сравнение с альтернативами: BANJO против стандартных фитингов

Чтобы лучше понять преимущества BANJO, сравним его со стандартным угловым фитингом 90° (например, DKO).

Как правильно выбрать и купить фитинг BANJO в Москве

Подбор правильного соединения — залог его долгой и безотказной работы. Специалисты компании «РезиноМир» помогут вам, но вы можете и самостоятельно определить ключевые параметры.

1. Определите стандарт резьбы банджо-болта. С помощью штангенциркуля и резьбомера измерьте диаметр и шаг резьбы. Она может быть метрической (M10x1.0, M12x1.5 и т.д.) или дюймовой (чаще всего BSP).

2. Подберите диаметр рукава. Хвостовик фитинга должен соответствовать внутреннему диаметру (DN) вашего рукава.

3. Выберите материал уплотнений. Исходя из рабочей среды, давления и температуры, подберите медные, алюминиевые или металлорезиновые шайбы.

4. Учтите рабочее давление. Хотя BANJO-фитинги чаще используются в системах низкого и среднего давления, существуют усиленные версии, способные работать и при высоких нагрузках. Уточните этот параметр.

Часто задаваемые вопросы (FAQ)

Можно ли использовать BANJO-фитинги в системах очень высокого давления (свыше 300 бар)?

Традиционные BANJO-фитинги не предназначены для сверхвысоких давлений. Уплотнение с помощью шайб имеет свои пределы прочности. Для таких систем предпочтительнее использовать стандартные фитинги с конусным уплотнением или фланцы. Однако для конкретных задач существуют специальные усиленные банджо-соединения, наличие которых лучше уточнить у наших специалистов.

Какой момент затяжки у банджо-болта?

Это критически важный параметр. «Недотяг» приведет к утечке, а «перетяг» может деформировать фитинг, шайбы или даже сорвать резьбу в корпусе оборудования. Момент затяжки зависит от размера резьбы и материала корпуса. Всегда сверяйтесь с технической документацией на оборудование. Если данных нет, общее правило — затягивать до надежного уплотнения без чрезмерного усилия.

Почему мое новое BANJO-соединение подтекает?

Наиболее вероятные причины: повторное использование старых шайб, попадание грязи на уплотняющие поверхности, царапина на поверхности корпуса или фитинга, неправильный момент затяжки или поврежденная резьба. Разберите соединение, тщательно очистите все компоненты и соберите его заново с новыми шайбами.

У вас можно купить банджо-болт отдельно от фитинга?

Да, компания «РезиноМир» понимает, что часто из строя выходит только одна часть соединения. У нас на складе в Москве вы можете приобрести как банджо-фитинги в сборе для опрессовки, так и банджо-болты и уплотнительные шайбы отдельно.

Фитинги BANJO — это яркий пример того, как продуманное инженерное решение может кардинально упростить сложную монтажную задачу. Обратитесь к специалистам «РезиноМир», и мы поможем вам подобрать оптимальное BANJO-соединение, которое обеспечит надежность и компактность вашей гидравлической или пневматической системы.
