Фитинги DK обратный конус

В сложном и многогранном мире гидравлических соединений DIN существуют не только общеизвестные стандарты, но и их специализированные вариации, предназначенные для решения конкретных инженерных задач. Фитинг DK с обратным конусом — один из таких «специалистов». На первый взгляд, он может показаться редким или нестандартным, но на самом деле он является незаменимым элементом во многих гидравлических схемах, позволяя создавать компактные, надежные и технически грамотные переходы. Компания «РезиноМир» в Москве обладает необходимой экспертизой, чтобы не просто предложить вам эти фитинги, но и детально объяснить, где, как и почему их следует применять.

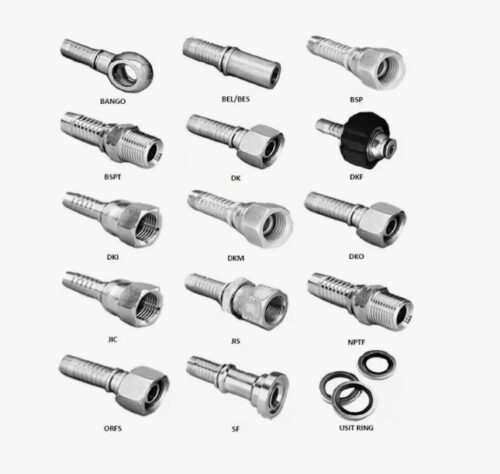

Фундаментальное различие: что такое «обратный конус»?

Чтобы понять суть этого фитинга, необходимо сначала четко представить себе конструкцию стандартного фитинга DK (DKL/DKS). У обычного фитинга DK уплотняющий элемент — это наружный конус 24°, который находится на самом ниппеле. Этот конус входит в ответную часть (порт или штуцер), у которой, соответственно, имеется внутренний конус. Проще говоря, стандартный фитинг DK — это «папа».

Фитинг DK с обратным конусом работает по противоположному принципу. У него уплотняющей поверхностью является внутренний конус 24°, расположенный внутри накидной гайки или самого тела фитинга. Соответственно, такой фитинг является «мамой». Он предназначен для накручивания на ответную часть, у которой уже есть собственный наружный конус 24°.

В российской технической документации и среди специалистов этот тип соединения часто называют DKI или используют термин «сферический ниппель под ответный конус», что отражает его геометрию по ГОСТ. Понимание этого простого, но ключевого различия — основа для безошибочного подбора комплектующих.

Когда и зачем нужен фитинг DK с обратным конусом?

Возникает логичный вопрос: зачем нужна такая «зеркальная» версия стандартного фитинга? Ответ кроется в гибкости и оптимизации гидравлических схем. Фитинги DKI незаменимы в следующих ситуациях:

• Подключение к штуцерам-переходникам: Часто для соединения двух рукавов или изменения стандарта резьбы используются двусторонние адаптеры (штуцеры), у которых с обеих сторон имеется наружный конус 24°. Единственный способ напрямую подключить рукав к такому адаптеру — использовать фитинг с обратным конусом.

• Подключение к портам гидрораспределителей и блоков: Некоторые производители гидравлических компонентов проектируют порты своих устройств в виде наружного штуцера с конусом 24°. Это упрощает конструкцию самого блока, перенося всю сложность на соединительную арматуру РВД.

• Создание компактных соединений: Использование фитинга DKI позволяет исключить из схемы один дополнительный адаптер (например, муфту с двумя накидными гайками), делая соединение более коротким, дешевым и, что немаловажно, добавляя одну точку потенциальной утечки.

Таким образом, фитинг с обратным конусом — это не экзотика, а умное инженерное решение для оптимизации и упрощения гидравлических магистралей.

Легкая (L) и тяжелая (S) серии: правило остается неизменным

Как и в случае со стандартными фитингами DK, версия с обратным конусом также строго делится на легкую и тяжелую серии, которые не являются взаимозаменяемыми.

• Легкая серия (DKI-L): Предназначена для систем со стандартным давлением.

• Тяжелая серия (DKI-S): Рассчитана на системы с высоким и сверхвысоким давлением, имеет более массивную конструкцию и больший размер резьбы при одинаковом условном проходе.

Выбор серии должен строго соответствовать ответной части. Попытка соединить компоненты разных серий приведет к невозможности сборки или, что еще хуже, к созданию аварийно-опасного, негерметичного соединения.

Цитата инженера «РезиноМир»: «Одна из опасностей фитинга с обратным конусом заключается в его внешнем сходстве с американским фитингом JIC. У обоих есть внутренний конус. Но у JIC угол конуса — 37° (74° полный), а у DKI — 24°. Резьба тоже разная: у JIC — дюймовая UNF, у DKI — метрическая. Попытка их соединить, даже если резьба покажется похожей, приведет к контакту по одной точке, деформации конусов и гарантированной утечке под давлением. Перед покупкой в Москве мы всегда просим клиентов перепроверить стандарт, чтобы избежать таких дорогостоящих ошибок».

Для наглядного понимания различий между стандартным и обратным конусом, рассмотрим таблицу:

Практические аспекты идентификации и выбора

Чтобы правильно подобрать фитинг DKI, следуйте простому алгоритму:

1. Убедитесь, что ответная часть имеет НАРУЖНЫЙ конус 24°. Это главный признак того, что вам нужен именно фитинг с обратным конусом.

2. Идентифицируйте серию (L или S). Измерьте диаметр резьбы и сопоставьте его с диаметром трубки или условным проходом по справочным таблицам DIN. Это самый надежный способ отличить легкую серию от тяжелой.

3. Измерьте резьбу. Убедитесь, что резьба метрическая. Это подтвердит, что вы имеете дело со стандартом DIN, а не с дюймовым JIC или BSP.

Если у вас возникают трудности, специалисты компании «РезиноМир» в Москве всегда готовы прийти на помощь. Мы можем идентифицировать фитинг по фотографии с размерами или по привезенному образцу.

Качество материалов — залог надежности нестандартных соединений

Для специализированных фитингов, которые часто работают в переходных узлах, качество материала и изготовления имеет первостепенное значение.

• Материал: Мы поставляем фитинги, изготовленные из высококачественной углеродистой стали, которая обеспечивает идеальную геометрию уплотняющего конуса и прочность резьбы.

• Защитное покрытие: Все фитинги имеют гальваническое цинковое покрытие, защищающее их от коррозии и обеспечивающее долгий срок службы даже в неблагоприятных условиях.

Часто задаваемые вопросы (FAQ)

Можно ли использовать уплотнительное кольцо с фитингом DKI?

Нет. Конструкция фитинга с обратным конусом не предусматривает установку уплотнительных колец, как в фитингах DKOL/DKOS. Герметичность достигается исключительно контактом «металл-по-металлу» двух конических поверхностей.

Что делать, если соединение с фитингом DKI подтекает?

Причины течи аналогичны стандартным фитингам DK: попадание грязи на уплотняющие поверхности, недостаточная или чрезмерная затяжка, наличие царапин или дефектов на одном из конусов. Необходимо разобрать соединение, тщательно очистить обе поверхности и собрать заново. Если дефект на конусе, деталь подлежит замене.

Как называется ответная часть для фитинга DKI?

Чаще всего это штуцер с наружным конусом 24°. В каталогах он может обозначаться как CEL / CES (по стандарту DIN 2353) или просто «адаптер с наружным конусом».

Я нахожусь не в Москве. Можете ли вы помочь подобрать этот специфический фитинг?

Безусловно. Компания «РезиноМир» работает со всеми регионами. Присылайте нам фото вашей ответной части (штуцера) с результатами замеров резьбы и диаметра, и мы подберем для вас соответствующий фитинг DKI легкой или тяжелой серии и организуем доставку.

Фитинг DK с обратным конусом — это мощный инструмент в арсенале грамотного гидравлика. Понимание его назначения и правильный подбор позволяют создавать более эффективные и надежные гидравлические системы. Обращайтесь в «РезиноМир» за профессиональной поддержкой и качественными комплектующими.
