Фитинги NPTF

В многообразном мире гидравлических соединений существуют стандарты, которые требуют от специалиста не просто базовых знаний, а глубокого понимания физики процесса уплотнения. Американский стандарт NPTF является, пожалуй, самым ярким и сложным представителем этой группы. В отличие от подавляющего большинства фитингов, где герметичность обеспечивается контактом конусов или торцевых поверхностей, NPTF работает по совершенно иному, уникальному принципу. Любая ошибка в его идентификации, монтаже или попытка замены на «похожий» аналог гарантированно приведет к утечкам и может стать причиной серьезной поломки. Компания «РезиноМир» в Москве обладает необходимой экспертизой, чтобы стать вашим надежным проводником в мире конических резьб и предложить технически безупречные решения для ваших задач.

Фундаментальный принцип NPTF: уплотнение металлом по металлу

Аббревиатура NPTF расшифровывается как National Pipe Taper Fuel. Часто к этому названию добавляют слово Dryseal, что переводится как «сухое уплотнение». И именно в этих словах кроется вся суть стандарта.

Фитинг NPTF — это соединение, в котором герметичность достигается за счет управляемой пластической деформации витков резьбы. И наружная резьба фитинга, и внутренняя резьба ответного порта нарезаны под небольшим конусом (угол 1° 47’). Когда фитинг вкручивается, витки резьбы входят в контакт и начинают сминаться, плотно заполняя собой все пространство. Металл буквально «вдавливается» в металл, создавая непроницаемый барьер для жидкости под высоким давлением без использования каких-либо дополнительных уплотнительных элементов — прокладок, колец или конусов.

Это соединение по своей природе является силовым и условно-неразъемным. Его главное предназначение — создание максимально надежного, стационарного подключения рукава высокого давления (РВД) к компонентам системы.

Ключевое различие: NPT против NPTF (Dryseal) — что нужно знать эксперту

Здесь начинается самая важная и тонкая техническая деталь, знание которой отличает профессионала. Существует два очень похожих американских стандарта конической резьбы: NPT и NPTF.

• NPT (National Pipe Taper): Это базовый стандарт. В нем контакт и деформация происходят только по боковым поверхностям витков резьбы. Между вершинами и впадинами резьбы остается спиралевидный зазор, через который может просачиваться рабочая жидкость. Поэтому при использовании фитингов NPT применение уплотнительных материалов (ФУМ-ленты, анаэробных герметиков) является абсолютно обязательным.

• NPTF (National Pipe Taper Fuel / Dryseal): Это усовершенствованный стандарт (SAE J476). В нем геометрия резьбы изменена таким образом, что при затяжке происходит контакт и деформация не только боковых поверхностей, но и вершин и впадин витков. Это полностью перекрывает путь для утечки, создавая то самое «сухое уплотнение».

Теоретически, соединение NPTF не требует герметиков. Однако на практике, для облегчения сборки, предотвращения «задирания» резьбы и для дополнительной гарантии герметичности (особенно при повторной сборке или если поверхности не идеальны), использование совместимых с гидравликой резьбовых герметиков все равно рекомендуется.

Цитата инженера компании «РезиноМир»: «Самая большая ошибка при работе с NPTF — это отношение к нему как к обычной резьбе, которую можно многократно крутить туда-сюда. Каждая затяжка — это необратимая деформация металла. Если вы разобрали такое соединение, а потом собрали заново, вы уже не сможете достичь той же степени герметичности без уплотнителя, потому что резьба «обмялась». Мы в Москве всегда консультируем клиентов: если соединение NPTF разобрано, при повторной сборке обязательно используйте качественный резьбовой герметик».

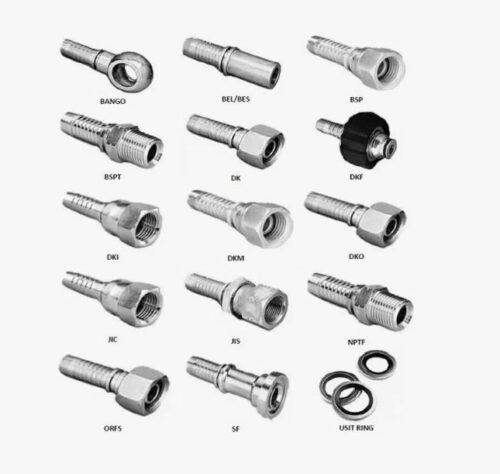

NPTF в сравнении с другими стандартами: таблица для механика

Чтобы наглядно продемонстрировать уникальность NPTF, сравним его с другими популярными стандартами.

Сферы применения: где вы встретите фитинги NPTF?

Стандарт NPTF, благодаря своей надежности в стационарных соединениях, широко распространен в следующих областях:

• Промышленная гидравлика и пневматика: Подключение РВД к насосам, моторам, клапанам и распределителям на стационарном оборудовании, особенно американского производства.

• Контрольно-измерительные приборы: Установка манометров, датчиков давления и температуры, точек отбора проб.

• Тяжелая мобильная техника: В некоторых неподвижных узлах гидравлических систем карьерной и строительной техники (Caterpillar, John Deere), где требуется максимальная надежность соединения.

• Нефтегазовая отрасль: В различных системах, работающих под высоким давлением.

Как безошибочно идентифицировать фитинг NPTF?

Идентификация конической резьбы требует внимательности и правильного инструмента.

1. Визуальный осмотр: Первое, что бросается в глаза — это явная конусность резьбы. Диаметр фитинга заметно уменьшается к его концу.

2. Измерение: С помощью штангенциркуля измерьте диаметр резьбы в начале и в конце. Наличие разницы подтвердит конусность.

3. Определение стандарта резьбы: Используйте дюймовый резьбомер для определения количества витков на дюйм. Сверьте полученные данные (диаметр и шаг) со справочными таблицами стандарта NPTF.

4. Профессиональная консультация: Если у вас есть хоть малейшие сомнения, не рискуйте. Обратитесь к специалистам компании «РезиноМир». Наш опыт работы с импортной гидравликой позволяет нам быстро и точно идентифицировать даже самые редкие типы соединений.

Качество материалов и точность изготовления — залог «сухого уплотнения»

В стандарте, где герметичность зависит от свойств металла, качество этого металла становится критически важным.

• Материал: Мы поставляем фитинги NPTF, изготовленные из высококачественной углеродистой стали, которая обладает строго выверенным балансом прочности и пластичности, чтобы обеспечить надежную деформацию без риска образования трещин.

• Точность резьбы: Идеальная геометрия, точное соблюдение угла конуса и профиля витка — это заводское требование, без которого принцип Dryseal просто не будет работать.

• Защитное покрытие: Как и все качественные фитинги, NPTF имеют гальваническое цинковое покрытие, защищающее их от коррозии.

Часто задаваемые вопросы (FAQ)

Можно ли вкрутить фитинг NPTF в порт со стандартной резьбой NPT?

Да, это возможно. Фитинг NPTF (наружная резьба) можно устанавливать в порт NPT (внутренняя резьба). Однако в этом случае принцип Dryseal не будет работать в полной мере, и использование резьбового герметика становится строго обязательным.

Как сильно нужно затягивать фитинг NPTF?

Здесь нет точного момента затяжки, как для болтов. Правило такое: затянуть от руки до упора, а затем довернуть ключом на 1.5-3 оборота в зависимости от размера. Чрезмерная затяжка («до хруста») может привести к растрескиванию фитинга или, что еще хуже, корпуса дорогостоящего оборудования, в которое он вкручен.

Как соединить магистраль с фитингом NPTF и магистраль, например, со стандартом DK (DIN)?

Единственно правильный способ — использовать гидравлический адаптер (переходник). Это специальный элемент, у которого с одной стороны резьба NPTF, а с другой — ответная часть под фитинг DK. Компания «РезиноМир» может предложить широкий ассортимент таких адаптеров.

У меня оборудование с NPTF, но я нахожусь не в Москве. Как мне заказать у вас рукав?

Это не проблема. Мы работаем со всеми регионами. Вам необходимо будет измерить длину старого РВД, сделать четкие фото обоих фитингов и, самое главное, точно измерить параметры конической резьбы (диаметр и шаг). На основании этих данных мы изготовим для вас новый рукав и отправим его транспортной компанией.

Фитинги NPTF — это решение для профессионалов, которые ценят абсолютную надежность стационарных соединений. Обращаясь в «РезиноМир», вы получаете не просто комплектующие, а доступ к экспертным знаниям и уверенность в правильности выбора.
