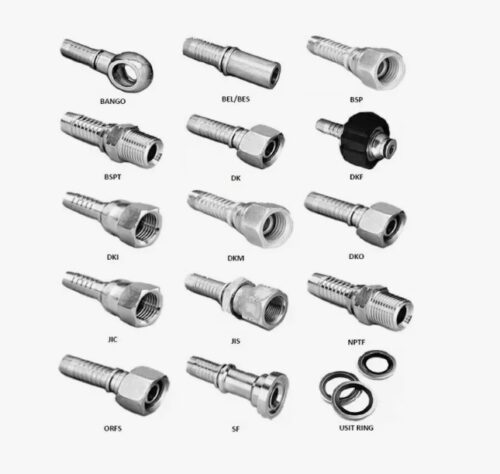

Фитинги SF, SFL и SFS

Когда речь заходит о гидравлических системах, работающих на пределе возможностей — на тяжелой карьерной технике, мощных промышленных прессах или буровых установках — стандартные резьбовые соединения достигают своего физического предела. В условиях, где сочетаются сверхвысокое давление, большие диаметры рукавов и постоянные интенсивные вибрации, требуется принципиально иное, более надежное инженерное решение. Таким решением являются фланцевые соединения, стандартизированные Обществом автомобильных инженеров (SAE). Компания «РезиноМир» в Москве является вашим экспертным проводником в мир фланцевых технологий, предлагая не просто комплектующие, а комплексные и проверенные решения для самых ответственных и энергонасыщенных гидравлических систем.

Что такое фланцевые фитинги и почему они надежнее резьбы?

Фланцевый фитинг (SAE Flange Fitting) — это тип гидравлического соединения, предназначенный для создания разъемной, но при этом чрезвычайно прочной и герметичной магистрали. В отличие от резьбовых фитингов, где вся нагрузка ложится на витки резьбы, фланцевое соединение распределяет прижимное усилие равномерно через несколько точек крепления.

Классическое фланцевое соединение по стандарту SAE J518 состоит из следующих элементов:

• Фланцевая головка фитинга: Это неотъемлемая часть наконечника РВД. Она имеет плоскую торцевую поверхность с проточкой под уплотнительное кольцо (O-Ring).

• Разъемные полуфланцы (split flange halves): Два отдельных элемента, которые охватывают фланцевую головку сзади, упираясь в ее буртик.

• Крепежные болты: Четыре высокопрочных болта, которые проходят через отверстия в полуфланцах и вкручиваются в ответную часть (порт) на оборудовании.

• Уплотнительное кольцо (O-Ring): Эластомерное кольцо, которое закладывается в канавку на торце фланцевой головки и обеспечивает 100% герметичность соединения.

При затяжке болтов полуфланцы с огромным и, что самое важное, равномерным усилием прижимают плоскую поверхность фланцевой головки к порту, сжимая уплотнительное кольцо. Это создает монолитное, вибростойкое и абсолютно герметичное соединение, которое на порядок превосходит по надежности любое резьбовое соединение аналогичного диаметра.

SFL и SFS: фундаментальное различие, которое нужно знать каждому

В рамках стандарта SAE J518 существует два основных, абсолютно НЕВЗАИМОЗАМЕНЯЕМЫХ класса фланцевых соединений. Путаница между ними — это грубейшая ошибка, которая может привести к серьезным авариям. Специалисты компании «РезиноМир» всегда акцентируют на этом внимание.

SFL — Серия 3000 PSI (Code 61)

Аббревиатура SFL расшифровывается как SAE Flange Light. Это серия для стандартных и высоких рабочих давлений, рассчитанная на работу в диапазоне до 350 бар (или 3000-5000 PSI, в зависимости от размера). Она имеет стандартную конструкцию и является наиболее распространенной в гидравлических системах общего назначения.

SFS — Серия 6000 PSI (Code 62)

Аббревиатура SFS расшифровывается как SAE Flange Super (или Stauff Flange Super, по имени одного из разработчиков). Это усиленная серия, разработанная специально для систем со сверхвысоким давлением, до 420 бар (6000 PSI). Она конструктивно отличается от серии SFL и предназначена для самых экстремальных нагрузок.

Ключевые физические отличия SFS от SFL:

• Увеличенная толщина фланцевой головки: Она массивнее и прочнее.

• Больший диаметр головки: При одинаковом условном проходе головка SFS будет больше.

• Увеличенное расстояние между центрами крепежных болтов: Это позволяет использовать более мощные болты и лучше распределять нагрузку.

Предостережение от эксперта компании «РезиноМир»: «К нам в сервисный центр в Москве часто привозят технику, на которой пытались «подобрать» полуфланцы «на глаз». Итог всегда плачевен. Полуфланцы от SFL физически не встанут на головку SFS, и наоборот. Попытка притянуть их силой, используя более длинные болты, приведет к изгибу полуфланцев, неравномерному прижиму и неминуемому разрыву уплотнения под давлением. Никогда не смешивайте компоненты серий Code 61 и Code 62. Это альфа и омега безопасности при работе с фланцами».

Для безошибочной идентификации мы подготовили наглядную сравнительную таблицу.

Сферы применения: где фланцы являются безальтернативным выбором?

Благодаря своей исключительной надежности, фланцевые фитинги SFL и SFS стали отраслевым стандартом в самых требовательных отраслях:

• Тяжелая строительная и карьерная техника: Это «родной» стандарт для таких гигантов, как Caterpillar, Komatsu, Hitachi, Liebherr. Фланцами соединяются главные насосы, гидрораспределители, гидромоторы хода и поворота на экскаваторах, бульдозерах, карьерных самосвалах.

• Промышленное оборудование: Тяжелые гидравлические прессы, термопластавтоматы, металлургическое оборудование, где требуются большие потоки жидкости под сверхвысоким давлением.

• Буровая и нефтегазовая промышленность: Напорные линии гидравлических силовых агрегатов, буровых установок, гидромолотов.

• Судостроение: Главные гидравлические магистрали рулевых машин, палубных кранов, лебедок и другого оборудования, работающего в условиях постоянной вибрации.

Качество материалов и монтажа: секреты надежности

Долговечность фланцевого соединения зависит от качества каждого его элемента и правильности сборки.

• Материалы фитингов и полуфланцев: Компания «РезиноМир» поставляет компоненты, изготовленные из высокопрочной углеродистой стали с последующим гальваническим цинкованием для защиты от коррозии. Для особо агрессивных сред возможно использование нержавеющей стали.

• Уплотнительные кольца O-Ring: Стандартно используется маслобензостойкая резина NBR с твердостью 90 по Шору. Для систем с высокой температурой рабочей жидкости применяются кольца из FKM (Viton®).

• Болты: Это критически важный элемент! Для фланцевых соединений необходимо использовать только высокопрочные болты класса прочности 8.8 или 10.9. Использование обычных «строительных» болтов класса 4.8 или 5.8 недопустимо — они могут растянуться или срезаться под давлением.

• Момент затяжки: Болты необходимо затягивать равномерно, крест-накрест, с использованием динамометрического ключа. Рекомендованный момент затяжки зависит от размера болта и указан в технических справочниках.

Часто задаваемые вопросы (FAQ)

Можно ли повторно использовать уплотнительное кольцо O-Ring при переборке фланцевого соединения?

Категорически не рекомендуется. При первой затяжке кольцо деформируется и принимает форму микронеровностей поверхностей. При повторной установке оно уже не сможет обеспечить 100% герметичность. O-Ring — это недорогой одноразовый расходник, экономия на котором может привести к большим убыткам.

Что делать, если фланцевое соединение подтекает после сборки?

Наиболее вероятные причины: 1) Повреждено или отсутствует уплотнительное кольцо. 2) На уплотняющие поверхности попала грязь. 3) Неравномерная или недостаточная затяжка болтов. 4) Используются болты несоответствующего класса прочности, которые растянулись. 5) Наличие глубокой царапины на уплотняющей поверхности. Необходимо разобрать соединение, все очистить, заменить O-Ring и собрать заново.

У меня техника с фланцами, но я нахожусь не в Москве. Как мне заказать у вас РВД?

Это не проблема. Мы работаем со всей Россией. Вам необходимо измерить длину старого рукава (от уплотняющей поверхности одного фланца до другой), определить его серию (SFL или SFS, по размерам или маркировке) и условный проход (внутренний диаметр). На основании этих данных мы изготовим для вас новый рукав и отправим его транспортной компанией.

Как измеряется длина РВД с фланцевыми фитингами?

Общая длина рукава измеряется как расстояние между плоскими торцевыми (уплотняющими) поверхностями фланцевых головок на обоих концах рукава.

Фланцевые фитинги SFL и SFS — это бескомпромиссное решение для самых сложных задач в мире гидравлики. Обращаясь в компанию «РезиноМир», вы получаете не просто качественные комплектующие, но и доступ к экспертным знаниям, которые являются гарантией надежной и безаварийной работы вашей техники.
