Муфты

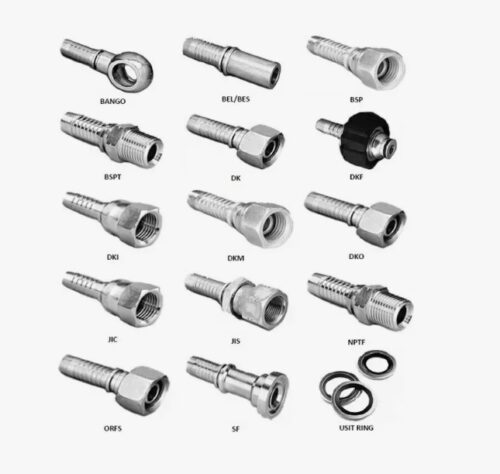

В сложной и высоконагруженной гидравлической системе нет второстепенных деталей. Однако среди всех компонентов есть один, чья роль часто недооценивается, но от которого напрямую зависит целостность, герметичность и безопасность всей магистрали. Это обжимная муфта для рукава высокого давления (РВД). Этот, на первый взгляд, простой металлический стакан является ключевым элементом, который превращает отдельно взятые рукав и фитинг в единое, монолитное и способное выдерживать сотни атмосфер давление соединение. Компания «РезиноМир» в Москве предлагает не просто купить муфты для РВД, а получить доступ к экспертным знаниям, которые гарантируют правильный выбор и, как следствие, безупречную работу вашего оборудования.

Что такое обжимная муфта и почему она так важна?

Обжимная муфта (также известная как обжимной стакан или гильза) — это силовой элемент фитингового соединения, который надевается на наружную поверхность РВД и, подвергаясь радиальной деформации на опрессовочном станке, обеспечивает герметичную и механически прочную фиксацию ниппеля фитинга внутри рукава.

Процесс опрессовки — это настоящее инженерное искусство. Во время обжима пресс-кулачки с огромным усилием сжимают муфту, заставляя ее металл «впиваться» во внешний слой резины рукава. Одновременно с этим хвостовик фитинга изнутри распирает внутренний слой РВД. В результате резина и силовой каркас (оплетки или навивки) рукава оказываются зажатыми между муфтой и ниппелем, образуя соединение, которое по прочности не уступает самому рукаву.

Именно от качества муфты, правильности ее подбора и точности диаметра обжима зависит, выдержит ли соединение пиковые нагрузки или станет слабым звеном, которое приведет к утечке масла, разрыву магистрали, простою дорогостоящей техники и создаст угрозу для безопасности персонала.

Основные типы муфт для РВД: классификация от экспертов «РезиноМир»

Несмотря на внешнюю схожесть, муфты для РВД имеют принципиальные конструктивные различия, обусловленные типом рукава, для которого они предназначены. Использование муфты, не соответствующей типу РВД — грубейшая ошибка, которая сводит на нет все преимущества качественных комплектующих.

Муфты для оплеточных рукавов (серии 1SN, 2SN)

Это наиболее распространенный тип муфт, предназначенный для самых популярных гидравлических рукавов с одной (1SN) или двумя (2SN) стальными оплетками. Их ключевая особенность — универсальность и простота монтажа. Такие муфты часто называют «универсальными» или «легкой серии». Они рассчитаны на работу при средних и высоких давлениях и не требуют предварительной подготовки рукава.

• Конструкция: Обычно имеют гладкую или слегка рифленую внутреннюю поверхность.

• Монтаж: Установка производится без предварительного снятия (зачистки) наружного слоя резины с рукава. Это значительно ускоряет и упрощает процесс сборки РВД.

• Применение: Строительная, дорожная, сельскохозяйственная, коммунальная техника, промышленное оборудование со стандартными гидравлическими системами.

Муфты для навивочных рукавов (серии 4SP, 4SH, R12, R13, R15)

Навивочные рукава, имеющие четыре или шесть слоев стальной проволочной навивки, предназначены для работы в условиях сверхвысоких давлений и импульсных нагрузок (гидроударов). Наружный слой резины у них значительно толще, чем у оплеточных, что требует применения специальных муфт «тяжелой серии».

• Конструкция: Такие муфты имеют большую толщину стенки и часто — специальные внутренние зубцы или насечки для лучшего сцепления с силовым каркасом рукава.

• Монтаж: Исторически монтаж таких муфт требовал обязательной зачистки (снятия) наружного слоя резины с конца рукава для обеспечения контакта металла муфты непосредственно с металлом навивки. Современные технологии позволили создать так называемые «бесзачистные» (No-Skive) муфты для навивочных РВД, однако для некоторых особо тяжелых серий (например, R15) процедура зачистки до сих пор рекомендуется производителями для достижения максимальной надежности.

• Применение: Тяжелая карьерная техника (экскаваторы, бульдозеры), буровые установки, мощные гидравлические прессы, лесозаготовительные машины — везде, где давление достигает 350-450 бар и выше.

Экспертное мнение от «РезиноМир»: «Попытка обжать навивочный рукав 4SP стандартной муфтой от рукава 2SN — это бомба замедленного действия. Такая муфта не сможет должным образом прожать толстый слой резины и сцепиться с силовым каркасом. Соединение может выглядеть нормальным, но при первом же скачке давления его просто сорвет. Мы в Москве ежедневно сталкиваемся с последствиями таких ошибок и настоятельно рекомендуем использовать только те муфты, которые строго соответствуют типу и стандарту вашего РВД».

Для наглядности сравним основные типы муфт в таблице.

Материал и качество покрытия: невидимые гаранты надежности

Долговечность и надежность муфты определяются не только ее геометрией, но и материалом, а также качеством защитного покрытия.

Материал: Подавляющее большинство муфт изготавливается из автоматной стали или конструкционной углеродистой стали. Выбор марки стали зависит от назначения муфты — для тяжелых серий используются более прочные и пластичные сплавы, способные выдерживать огромные деформационные нагрузки при обжиме без образования трещин.

Защитное покрытие: Сталь подвержена коррозии, поэтому абсолютно все качественные муфты, представленные в ассортименте компании «РезиноМир», имеют гальваническое защитное покрытие. Чаще всего это цинкование (белый или желтый цинк). Качественное покрытие (толщиной 8-12 микрон) обеспечивает стойкость к коррозии в течение сотен часов в камере соляного тумана, что гарантирует долгий срок службы соединения даже в сложных погодных условиях.

Как не ошибиться при выборе муфты для РВД?

Правильный выбор муфты — задача, требующая внимания и базовых технических знаний.

• Определите тип и стандарт рукава: Это первый и самый важный шаг. Посмотрите маркировку на РВД. Если там указано «EN 853 2SN» — вам нужна муфта для двух оплеточных рукавов. Если «EN 856 4SH» — необходима специальная муфта для навивочного рукава.

• Подберите правильный размер: Размер муфты соответствует условному внутреннему диаметру (DN) рукава. Для рукава DN12 (внутренний диаметр 12 мм) нужна муфта 12-го размера.

• Учитывайте «систему»: Многие производители РВД и фитингов разрабатывают свои компоненты как единую систему. Использование «родных» фитинга и муфты для конкретного рукава гарантирует идеальную совместимость и достижение паспортных характеристик соединения.

• Не экономьте на качестве: Дешевые безымянные муфты могут быть изготовлены из некачественной стали или иметь тонкое защитное покрытие. Такая экономия может обернуться серьезными убытками в будущем.

Часто задаваемые вопросы (FAQ)

Можно ли использовать муфту повторно?

Категорически запрещено. При опрессовке металл муфты подвергается необратимой пластической деформации. Повторно обжать такую муфту невозможно, она не обеспечит ни герметичности, ни механической прочности. Муфта — строго одноразовый компонент.

Что такое «Interlock» муфты?

Это особый тип усиленных муфт для самых тяжелых навивочных рукавов (R13, R15). Их конструкция предполагает как наружную, так и внутреннюю зачистку рукава. При обжиме такая муфта создает двойное сцепление (внутреннее и наружное) непосредственно со стальными навивками, обеспечивая максимальную прочность на разрыв.

Что будет, если пережать или недожать муфту?

Недожим приведет к слабой фиксации, и фитинг может быть сорван с рукава под давлением. Пережим еще более опасен: чрезмерное усилие может повредить (перерезать) проволоку силового каркаса, ослабив рукав в самом ответственном месте, что приведет к его разрыву. Поэтому опрессовку необходимо производить на профессиональном оборудовании со строгим соблюдением обжимных диаметров, рекомендованных производителем.

Где я могу получить консультацию и купить правильные муфты в Москве?

Лучшее решение — обратиться к специалистам компании «РезиноМир». Наш склад в Москве поддерживает широкий ассортимент муфт для всех типов РВД, а наши инженеры помогут вам безошибочно подобрать необходимый компонент, гарантируя надежность и безопасность вашей техники.
