Готовые рукава PTFE с фитингами: инженерное решение «под ключ»
В критически важных отраслях промышленности, таких как химическая, фармацевтическая, пищевая или аэрокосмическая, где транспортируются агрессивные, сверхчистые или высокотемпературные среды, не может быть места компромиссам. Гибкие трубопроводы в таких системах должны обеспечивать абсолютную надежность, герметичность и безопасность. Именно для этих задач предназначены готовые к эксплуатации тефлоновые рукава (PTFE) с фитингами. Это не просто шланг с наконечниками, а целостное, инженерно-просчитанное изделие, где каждый компонент — от внутреннего тефлонового слоя до сварного шва на фланце — является частью единой системы. В компании «РезиноМир» мы предлагаем в Москве услугу по профессиональному изготовлению таких рукавов, предоставляя нашим клиентам гарантированно надежные решения «под ключ».
Заказ готового рукава PTFE в сборе — это выбор в пользу предсказуемости и безопасности. Процесс оконцевания тефлоновых рукавов требует специального оборудования, строжайшего соблюдения технологии и глубокого понимания свойств материала. Любая ошибка на этапе сборки — неправильный подбор фитинга, неверный параметр обжима, некачественная сварка — может привести к отказу рукава под давлением, что в условиях работы с агрессивными или горючими средами чревато катастрофическими последствиями. Доверяя изготовление профессионалам, вы получаете изделие, прошедшее все стадии контроля качества и готовое к немедленной и безопасной эксплуатации.
Фундамент надежности: уникальные свойства PTFE

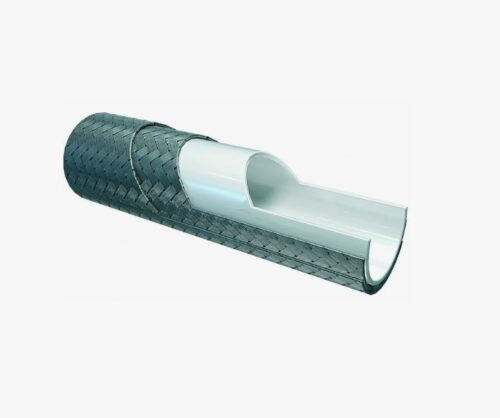

Основой рукава является трубка из политетрафторэтилена (PTFE), материала с уникальными эксплуатационными характеристиками.
-
Экстремальная химическая стойкость: PTFE инертен практически ко всем кислотам, щелочам, растворителям и другим химикатам. Это исключает риск разрушения рукава и загрязнения продукта.
-
Широчайший температурный диапазон: Рукава эффективно работают при температурах от -70°C до +260°C, что позволяет использовать их для транспортировки как криогенных жидкостей, так и перегретого пара.
-
Антиадгезивность и чистота: К гладкой поверхности тефлона ничего не прилипает, что идеально для вязких сред и обеспечивает легкую очистку и стерилизацию (CIP/SIP).
-
Пищевая безопасность: Первичный PTFE соответствует стандартам FDA, что делает его идеальным материалом для пищевой и фармацевтической промышленности.
Конструкция рукава и выбор фитингов: создаем идеальное решение
Готовый рукав PTFE — это конструктор, который мы собираем в точном соответствии с вашей задачей.
Выбор типа рукава
-
Гладкоствольный: С идеально гладкой внутренней поверхностью. Обеспечивает минимальное гидравлическое сопротивление и легкую очистку. Стандарт для пищевой, фармацевтической и химической промышленности.
-
Гофрированный: С гофрированной внутренней трубкой. Обладает максимальной гибкостью и минимальным радиусом изгиба. Незаменим для сложного монтажа и компенсации вибраций.
Выбор силовой оплетки
-
Одинарная оплетка из нержавеющей стали (AISI 304): Стандартное исполнение для большинства задач, обеспечивает высокое рабочее давление и защиту от механических повреждений.
-
Двойная оплетка из нержавеющей стали: Применяется для систем со сверхвысоким давлением.
Выбор концевой арматуры (фитингов)
Это ключевой этап, определяющий интеграцию рукава в вашу систему. Мы можем оснастить рукава практически любым существующим типом соединений.
Тип фитинга | Стандарт | Описание и применение |
Резьбовые фитинги | DIN (DKOL/S), BSP, JIC, NPT, ORFS | Самый распространенный тип для подключения к гидравлическому и промышленному оборудованию. Мы подберем точный стандарт, соответствующий вашим портам. |
Фланцы | ГОСТ, DIN, ANSI | Используются для надежного соединения с трубопроводами и емкостным оборудованием. Могут быть как фиксированными, так и свободно вращающимися для удобства монтажа. |
Быстроразъемные соединения (БРС) | ISO A, Flat Face, Camlock | Позволяют мгновенно подключать и отключать рукав без использования инструмента. Идеальны для сменного оборудования и частых переподключений. |
«Молочная» арматура | DIN 11851, SMS | Специализированные гигиенические соединения для пищевой, молочной и фармацевтической промышленности. Легко разбираются для мойки. |
Патрубки под приварку | Schedule 10/40 и др. | Предназначены для неразъемного, сварного соединения с трубопроводом. |
Комментарий руководителя производственного цеха «РезиноМир»:
«Самый ответственный этап в изготовлении рукава PTFE — это сборка. В отличие от резиновых РВД, здесь используется специальная технология. Фитинг состоит из нескольких частей, и его правильная сборка и последующая опрессовка требуют ювелирной точности. В нашем цеху в Москве мы используем только специализированные прессы и кулачки, а каждый оператор проходит длительное обучение. После сборки каждый рукав проходит 100% контроль — гидравлическое испытание на стенде. Только так мы можем дать гарантию, что наше изделие будет работать надежно и безопасно.»
Процесс изготовления в «РезиноМир»: от заказа до готового изделия
-
Консультация и подбор. Вы предоставляете нам параметры: среда, давление, температура, длина, тип фитингов. Наши инженеры помогают вам выбрать оптимальную конструкцию.
-
Резка и подготовка. Рукав отрезается в строгом соответствии с заказанной длиной. Концы рукава подготавливаются к монтажу.
-
Сборка и опрессовка/сварка. На концы рукава устанавливается и опрессовывается на прецизионном станке концевая арматура. В случае с фланцами или приварными патрубками производится аргонно-дуговая сварка.
-
Испытание. Готовый рукав подключается к гидравлическому стенду и испытывается давлением, в 1.5 раза превышающим рабочее. Это позволяет гарантировать его прочность и герметичность.
-
Маркировка и упаковка. На рукав наносится маркировка с его характеристиками, и он упаковывается для отправки клиенту.
Преимущества заказа готовых рукавов PTFE в «РезиноМир»
-
Гарантия качества: Мы несем полную ответственность за каждый этап производства и предоставляем гарантию на готовое изделие.
-
Экономия времени и ресурсов: Вам не нужно иметь собственное дорогостоящее оборудование и обученный персонал. Вы получаете готовое к установке решение.
-
Инженерная экспертиза: Мы поможем вам избежать дорогостоящих ошибок при выборе конструкции и материалов, предложив решение, которое будет служить долго и надежно.
-
Любая сложность: Мы готовы изготовить как стандартные рукава, так и сложные изделия с комбинированной арматурой, защитными покрытиями (термозащита, металлическая спираль) и любой необходимой длины.
Часто задаваемые вопросы (FAQ)
Какой срок изготовления рукава PTFE на заказ?
Срок зависит от сложности изделия и наличия необходимых комплектующих. Стандартные рукава с популярными типами фитингов мы можем изготовить в нашем цеху в Москве в течение 1-2 рабочих дней, а часто и в день обращения.
Можно ли заказать рукав с моими собственными фитингами?
В некоторых случаях, если ваши фитинги являются многоразовыми и находятся в хорошем состоянии, это возможно. Однако каждый такой случай требует индивидуальной оценки нашими техническими специалистами. Для гарантированного качества мы рекомендуем использовать новые комплектующие.
Как правильно указать длину заказываемого рукава?
Стандартно длина рукава измеряется по его уплотнительным поверхностям (L.U.P. — Length Under Pressure) или по центрам фитингов. При заказе лучше всего предоставить чертеж или эскиз с указанием способа замера. Наши менеджеры помогут вам правильно оформить заказ.
