Рукава с фитингами BANJO

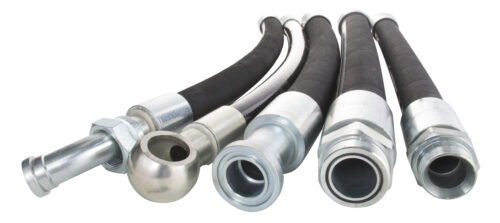

Рукава с фитингами banjo: компактность и универсальность в гидравлических системах

В мире гидравлических и топливных систем, где каждый миллиметр монтажного пространства на счету, стандартные резьбовые фитинги не всегда являются оптимальным решением. Необходимость обеспечить подвод жидкости в труднодоступных местах, под определенным углом, без перекручивания рукава — все эти задачи блестяще решает один из самых элегантных и эффективных типов соединений: фитинг banjo. Это не просто фитинг, а целая система, состоящая из полого болта и кольцевого наконечника. В компании «РезиноМир» мы обладаем большим опытом и всем необходимым оборудованием для изготовления в Москве высококачественных рукавов высокого давления (РВД), оснащенных фитингами banjo, для самых разных областей применения — от тормозных систем до сложной промышленной гидравлики.

Уникальность соединения banjo заключается в его конструкции. Оно позволяет рукаву вращаться вокруг оси болта до момента окончательной затяжки, что дает непревзойденную свободу при монтаже. Механику не нужно пытаться провернуть весь рукав, рискуя его повредить или создать напряжение в магистрали. Достаточно сориентировать кольцевой наконечник в нужном направлении и затем затянуть банджо-болт. Эта особенность делает такие рукава незаменимыми в автомобилестроении, мототехнике, станкостроении и в любой другой отрасли, где важна компактность и точность прокладки магистралей.

Анатомия соединения banjo: три элемента для идеальной герметичности

В отличие от стандартных конусных или резьбовых фитингов, соединение banjo состоит из трех основных, работающих в синергии, компонентов:

• Банжо-фитинг (кольцевой наконечник): Это наконечник, который опрессовывается непосредственно на рукаве. Он имеет форму кольца с плоскими, точно обработанными уплотнительными поверхностями по обеим сторонам. Внутри кольца проходит канал, соединяющийся с каналом рукава.

• Банжо-болт (полый болт): Это специальный болт с внутренним сквозным каналом и одним или несколькими радиальными отверстиями. Именно через эти отверстия рабочая жидкость поступает из канала болта в канал фитинга.

• Уплотнительные шайбы: Это критически важный элемент, обеспечивающий герметичность. Две уплотнительные шайбы (чаще всего медные, алюминиевые или металлорезиновые типа USIT) устанавливаются по обеим сторонам банджо-фитинга: одна между головкой болта и фитингом, вторая — между фитингом и корпусом детали.

При затяжке банджо-болта уплотнительные шайбы сжимаются, создавая надежный герметичный барьер. Рабочая жидкость течет из порта оборудования, входит в центральный канал болта, через радиальные отверстия попадает в кольцевой канал фитинга и далее — в рукав.

Комментарий ведущего инженера-конструктора «РезиноМир»:
«Главное преимущество banjo, которое часто недооценивают, — это низкий профиль соединения. Там, где стандартный угловой фитинг на 90° создаст громоздкий узел, соединение banjo будет практически плоским. Это позволяет прокладывать гидравлические или топливные линии вплотную к корпусу агрегата. Именно поэтому banjo — это стандарт де-факто для тормозных суппортов, топливных фильтров и многих узлов гидроусилителя руля. Мы в Москве ежедневно изготавливаем десятки таких рукавов, и точность здесь — ключевой фактор успеха.»

Классификация и подбор: метрика, дюймы и ориентация

Для правильного изготовления рукава с фитингом banjo необходимо точно определить несколько параметров.

Типоразмер банджо-болта

Это основной параметр, определяемый резьбой.

• Метрическая резьба: Самый распространенный вариант (M10x1, M12x1.25, M14x1.5, M16x1.5 и т.д.).

• Дюймовая резьба (BSP, UNF): Используется реже, в основном на британской и американской технике.

Диаметр отверстия банджо-фитинга

Внутренний диаметр кольцевого наконечника должен точно соответствовать наружному диаметру банджо-болта.

Толщина (высота) банджо-фитинга

Существуют фитинги стандартной и уменьшенной толщины для использования в особо компактных узлах.

Угол изгиба

Помимо прямых (0°) банджо-фитингов, широко используются угловые — 20°, 45°, 90°. Это позволяет еще точнее и аккуратнее проложить рукав, избегая его изгибов.

Области применения: от мотоцикла до промышленного станка

• Автомобильные и мотоциклетные тормозные системы: Это классическая область применения. Компактность и надежность banjo делают его идеальным для подключения к тормозным суппортам и главным тормозным цилиндрам.

• Топливные системы: Подвод и отвод топлива от ТНВД, фильтров, рамп.

• Системы смазки: Подача масла к турбокомпрессорам и другим узлам.

• Гидравлические системы: Линии управления (пилотные контуры), системы гидроусилителя руля, гидравлика в станках и промышленном оборудовании, где важна компактность.

«РезиноМир»: профессиональное изготовление рукавов banjo в Москве

Изготовление РВД с фитингами banjo требует особого внимания и точности.

• Экспертная идентификация: Наши специалисты в Москве помогут вам точно определить размер и тип резьбы вашего банджо-болта, а также подобрать фитинг нужной толщины и угла.

• Высококачественные комплектующие: Мы используем только проверенные фитинги banjo, изготовленные из качественной стали с антикоррозийным покрытием, и надежные рукава, соответствующие давлению в вашей системе (тормозные, гидравлические 1SN/2SN).

• Профессиональная опрессовка: Мы производим сборку на современном оборудовании, что гарантирует прочность и герметичность соединения фитинга с рукавом.

• Комплектация «под ключ»: Заказывая рукав у нас, вы можете сразу же приобрести и новые уплотнительные шайбы (медные или металлорезиновые), что является обязательным условием для качественной сборки.

• Точная ориентация: При изготовлении рукава с двумя угловыми фитингами banjo мы можем выставить их под любым необходимым углом друг к другу, в точном соответствии с вашим образцом.

Часто задаваемые вопросы (FAQ)

Можно ли повторно использовать старые уплотнительные шайбы?

Категорически не рекомендуется. Медные или алюминиевые шайбы при первой затяжке деформируются («обжимаются»), принимая форму уплотняемых поверхностей. При повторной установке они уже не смогут обеспечить такой же плотный контакт, что с высокой вероятностью приведет к утечке. Всегда используйте новые шайбы.

Какой тип шайб лучше: медные или металлорезиновые (USIT)?

Медные шайбы — это классический и надежный вариант, особенно для тормозных систем. Они требуют чуть большего момента затяжки. Металлорезиновые кольца USIT обеспечивают герметичность при меньшем усилии затяжки и лучше компенсируют микронеровности поверхности, но они дороже и имеют температурные ограничения, связанные со свойствами резины.

Что делать, если банджо-болт имеет два радиальных отверстия, а не одно?

Это нормально. Некоторые болты имеют два или даже четыре отверстия для обеспечения лучшей пропускной способности. Это никак не влияет на тип подбираемого фитинга или шайб.

Можно ли отремонтировать рукав с фитингом banjo?

Да. Если повреждение рукава произошло на некотором расстоянии от фитинга, мы можем отрезать поврежденный участок и заново опрессовать ваш старый фитинг (если он в хорошем состоянии) на укороченный рукав. Если поврежден сам фитинг, мы заменим его на новый.

Для профессионального и надежного изготовления рукавов с фитингами banjo любой сложности обращайтесь в компанию «РезиноМир» в Москве. Мы гарантируем точность, качество и безопасность ваших гидравлических, топливных и тормозных систем.
