Рукава с фитингами DK 25 мм
Отображение 1–20 из 208Цены: по возрастанию

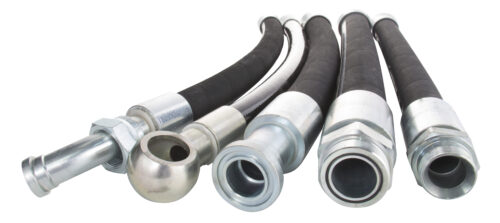

Рукава с фитингами DK 25 мм представляют собой готовые гидравлические линии, состоящие из рукава высокого давления с условным проходом 25 мм и предустановленными концевыми соединениями стандарта DK (метрическая резьба с конусным уплотнением 24°). Изделия поставляются в сборе, прошедшими опрессовку, что исключает необходимость заделки фитингов на объекте и снижает риск монтажных ошибок.
Функциональное назначение — передача рабочей жидкости под давлением в гидросистемах промышленного оборудования, строительной и сельскохозяйственной техники. Условный проход 25 мм (DN25) обеспечивает расход до 150 л/мин при скорости потока 5 м/с, что соответствует требованиям силовых гидроцилиндров и гидромоторов средней мощности.
Рукава с фитингами DK 25 мм: технические характеристики и конструкция
Структура рукава высокого давления
Рукав состоит из трёх функциональных слоёв. Внутренняя камера из маслобензостойкой резины на основе нитрильного каучука (НБР) контактирует с рабочей жидкостью. Толщина внутреннего слоя составляет 1,5–2,5 мм, твёрдость — 60–70 единиц по Шору А. Силовой каркас формируется металлической оплёткой из стальной проволоки диаметром 0,3–0,5 мм. Одна оплётка (1SN/R1AT) рассчитана на давление до 22,5 МПа, две оплётки (2SN/R2AT) — до 40 МПа. Наружный защитный слой из EPDM или неопрена обеспечивает стойкость к озону, ультрафиолету и механическим повреждениям.
Рукава с фитингами DK 25 мм изготавливаются на основе шлангов, соответствующих стандартам EN 853 (европейский) и SAE 100R1/R2 (американский). Внутренний диаметр составляет 25,4 мм (1 дюйм), наружный — 33,3–36,5 мм в зависимости от типа армирования.
Конструкция фитингов DK
Фитинги стандарта DK (DIN 2353 / ISO 8434-1) имеют метрическую резьбу М36×2 для условного прохода 25 мм. Уплотнение достигается прижатием конической поверхности ниппеля с углом 24° к ответной части штуцера через врезное кольцо или приваренный конус. Материал корпуса — углеродистая сталь с цинковым покрытием толщиной 8–12 мкм или нержавеющая сталь AISI 316.
Заделка фитинга на рукав выполняется методом обжима (кримпинга) на гидравлическом прессе. Обжимная муфта деформируется, врезаясь в наружный слой рукава и фиксируя оплётку. Усилие выдёргивания для DN25 составляет не менее 180 кН.
Важно: при заказе рукавов с фитингами DK 25 мм необходимо указывать тип ответной части — под приварной ниппель, врезное кольцо или комбинированное соединение. Несовместимость типов уплотнения приводит к негерметичности узла.
Параметры и области применения рукавов с фитингами DK 25 мм
Рабочие характеристики
| Параметр | 1SN (одна оплётка) | 2SN (две оплётки) |
|---|---|---|
| Рабочее давление, МПа | 16,0 | 25,0 |
| Разрывное давление, МПа | 64,0 | 100,0 |
| Минимальный радиус изгиба, мм | 300 | 340 |
| Температурный диапазон, °С | -40 до +100 | -40 до +100 |
| Вакуумная стойкость, МПа | -0,09 | -0,09 |
Для работы с огнестойкими жидкостями HFC и HFD применяются рукава с внутренним слоем на основе фторкаучука FKM. Температурный диапазон таких исполнений расширяется до -20°С — +150°С. Рукава с фитингами DK 25 мм в термостойком исполнении применяются вблизи двигателей, гидромолотов и иных источников тепла.
Сферы промышленного применения
Рукава с фитингами DK 25 мм используются в гидросистемах, где требуется расход жидкости 80–150 л/мин. Типичные области применения включают:
- Экскаваторы, погрузчики, автокраны — питание гидроцилиндров стрелы и ковша
- Прессовое оборудование — подвод давления к рабочим цилиндрам
- Металлообрабатывающие станки — системы зажима и подачи
- Сельскохозяйственная техника — гидроприводы навесного оборудования
- Судовые гидросистемы — рулевые машины и палубные механизмы
Условный проход 25 мм является переходным между лёгкими линиями управления (DN10–DN16) и магистралями высокой производительности (DN32–DN50). Выбор определяется расчётом гидравлических потерь: падение давления на метр длины рукава DN25 при расходе 100 л/мин составляет 0,02–0,03 МПа.
Компания «РезиноМир» предлагает рукава с фитингами DK 25 мм для промышленных предприятий Москвы и Московской области. Поставка выполняется для юридических лиц и индивидуальных предпринимателей по безналичной системе оплаты. Возможно изготовление под заказ по чертежам — нестандартные длины, комбинации фитингов разных типов на концах. Консультация инженера по подбору типа рукава и давления предоставляется по запросу. Цены при закупке оптом согласовываются индивидуально. На продукцию распространяется гарантия производителя. Для расчёта стоимости и отгрузки: moscow@rti-land.ru, +7 (499) 322-38-68.
FAQ
Как определить необходимый тип армирования рукава — 1SN или 2SN?
Тип армирования определяется максимальным рабочим давлением в гидросистеме с учётом пиковых нагрузок и коэффициента запаса. Для систем с давлением до 16 МПа достаточно одной оплётки (1SN). При давлении 16–25 МПа требуется две оплётки (2SN). Пиковые давления при срабатывании предохранительных клапанов и гидроударах учитываются с коэффициентом 1,25–1,5 от номинального значения.
Какова максимальная длина рукава с фитингами DK 25 мм?
Технологически длина ограничивается возможностями обжимного оборудования и условиями транспортировки. Стандартные длины составляют от 0,3 м до 10 м. Изготовление рукавов длиной до 20 м выполняется под заказ. При длине свыше 6 м рекомендуется использование промежуточных опор для предотвращения провисания и вибрации.
Возможна ли комплектация рукава фитингами разных стандартов на концах?
Комбинированная комплектация является стандартной практикой. На одном конце рукава устанавливается фитинг DK, на другом — BSP, JIC, ORFS или фланец SAE. Требуется указание типа, размера резьбы и угла отвода (прямой, 45°, 90°) для каждого конца при оформлении заказа.
Как влияет температура окружающей среды на срок службы рукава?
Эксплуатация при температуре, близкой к границам допустимого диапазона, сокращает ресурс изделия. При постоянной работе в диапазоне +80°С — +100°С срок службы снижается на 30–50% относительно номинального. Для высокотемпературных применений рекомендуются рукава с термостойким наружным слоем и внутренней камерой из FKM.
