Камлок нержавеющий ТИП D

Нержавеющий камлок Тип D (AISI 316): Муфта с внутренней резьбой для агрессивных сред

В высокотехнологичных отраслях, где любая утечка или загрязнение могут привести к серьезным последствиям, каждый компонент технологической линии должен соответствовать высочайшим стандартам надежности. Нержавеющий камлок Тип D из стали марки AISI 316 – это специализированное решение, предназначенное для преобразования стандартного резьбового патрубка в безопасный, гигиеничный и мгновенно соединяемый узел Camlock.

Компания «РезиноМир» предлагает промышленным предприятиям Москвы не просто детали, а комплексные инженерные решения. Мы выступаем в роли экспертного центра по соединениям для сложных условий, поставляя нержавеющие камлоки Тип D, которые гарантируют максимальную химическую стойкость и долговечность даже в самых агрессивных средах.

Конструкция и функциональное назначение камлока Тип D

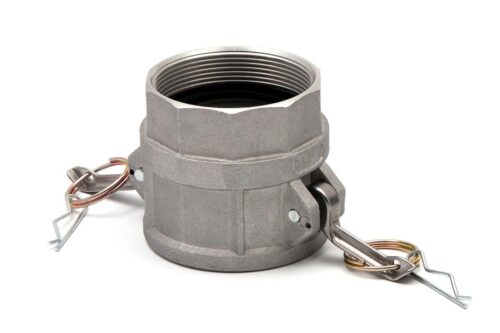

Камлок Тип D – это муфта (приемная часть, «мама») с одной стороны и внутренняя трубная резьба с другой.

• Приемная часть (муфта): Представляет собой высокоточное литое гнездо, оснащенное уплотнительным кольцом и двумя прочными рычагами из нержавеющей стали. При соединении с адаптером («папой») рычаги с эксцентриковыми кулачками надежно фиксируют его, создавая абсолютно герметичный стык.

• Резьбовая часть: Внутренняя резьба (стандартно – трубная цилиндрическая BSP) предназначена для накручивания на ответную наружную резьбу на оборудовании, трубе или фитинге.

Основная роль Типа D – стационарная установка на оборудование или трубопровод с наружной резьбой. Он служит надежной точкой подключения, готовой к мгновенному приему шланга или другой магистрали, оснащенной нержавеющим адаптером Camlock.

Типичные сценарии использования:

1. Обвязка химических реакторов и емкостей: На сливном/наливном патрубке реактора с наружной резьбой устанавливается нержавеющий камлок Тип D. Это позволяет безопасно и быстро подключать химостойкие рукава.

2. Оснащение насосов для агрессивных сред: Если напорный патрубок химического насоса имеет наружную резьбу, установка Типа D преобразует его в быстроразъемное соединение.

3. Интеграция в стационарные трубопроводы: На отводах из нержавеющих труб создаются точки отбора продукта, которые оканчиваются патрубком с наружной резьбой. Установка на них камлока Тип D позволяет гибко использовать эти точки для различных нужд.

Нержавеющая сталь AISI 316: Материал для экстремальных условий

Для производства наших нержавеющих камлоков Тип D используется исключительно сталь марки AISI 316 (литейный аналог CF8M). Этот выбор обусловлен уникальными свойствами сплава, легированного молибденом (Mo).

Выбор стали AISI 316 – это не переплата, а необходимое условие для обеспечения долгосрочной безопасности и надежности в агрессивных средах.

Правильный подбор уплотнения: Гарантия герметичности

Корпус из нержавеющей стали выдержит химическую атаку, но герметичность всего соединения зависит от уплотнительного кольца внутри муфты. Его материал должен быть на 100% совместим с перекачиваемой средой.

Цитата эксперта «РезиноМир»:
«Часто возникает вопрос: когда использовать нержавеющий Тип B (муфта с наружной резьбой), а когда Тип D (муфта с внутренней)? Ответ прост: посмотрите на ваше оборудование. Если на нем «папа» (наружная резьба), вам нужна «мама» (внутренняя резьба), то есть Тип D. Если на оборудовании «мама» (внутренняя резьба), то вам нужен «папа», то есть Тип B. В «РезиноМир» мы уделяем особое внимание деталям. Неверно подобранный тип камлока приведет к необходимости использовать лишние переходники (футорки), что снижает общую надежность системы, особенно в химической промышленности, где чем меньше соединений, тем лучше.»
– Андрей Васильев, ведущий технический консультант «РезиноМир».

Таблица совместимости уплотнений:

Технические характеристики и стандарт качества

Наши нержавеющие камлоки Тип D производятся в строгом соответствии со стандартом MIL-C-27487 (A-A-59326).

Часто задаваемые вопросы (FAQ)

Вопрос: С какими типами адаптеров соединяется нержавеющая муфта Тип D?
Ответ: Муфта Тип D («мама») совместима со всеми типами адаптеров («пап»): Тип A (с внутренней резьбой), Тип E (с хвостовиком), Тип F (с наружной резьбой) и заглушкой Тип DP. Для обеспечения полной химической стойкости и гигиеничности, ответный адаптер также должен быть изготовлен из нержавеющей стали AISI 316.

Вопрос: Как обеспечить герметичность резьбового соединения при монтаже?
Ответ: При накручивании камлока Тип D на наружную резьбу оборудования необходимо использовать химически стойкий уплотнительный материал. Лучшим выбором для агрессивных и пищевых сред является ФУМ-лента из чистого PTFE, так как она абсолютно инертна и устойчива к широкому спектру химикатов.

Вопрос: Можно ли использовать нержавеющий камлок для абразивных сред?
Ответ: Да, нержавеющая сталь обладает высокой твердостью и износостойкостью, что делает ее подходящей для перекачки сред с содержанием абразивных частиц (пищевые суспензии, некоторые химические шламы). Она прослужит значительно дольше, чем алюминий.

Вопрос: Рычаги на муфте со временем стали туго закрываться. В чем причина?
Ответ: В условиях химических производств на рычажном механизме могут образовываться отложения или продукты кристаллизации. Регулярно промывайте и очищайте механизм. Также причиной может быть деформация ответного адаптера или использование адаптера, не соответствующего стандарту MIL-C-27487. Никогда не применяйте чрезмерную силу для закрытия рычагов.

Для получения исчерпывающей консультации, помощи в подборе нержавеющих камлоков Тип D и химически стойких уплотнений, а также для оформления заказа с нашего склада в Москве, обращайтесь к экспертам компании «РезиноМир». Мы обеспечим вашему производству надежность и безопасность на высшем уровне.
