Роликовые конические

Противостояние комбинированным нагрузкам: Сущность конических роликоподшипников

Когда на вал одновременно действуют силы в двух плоскостях — радиальная (перпендикулярно оси) и осевая (вдоль оси), — большинство стандартных подшипников оказываются неэффективными. Радиальный шарикоподшипник быстро разрушится под значительной осевой нагрузкой, а упорный подшипник не способен воспринимать радиальные силы. Именно для таких сложных, комбинированных условий нагружения были созданы подшипники роликовые конические. Их уникальная геометрия, где тела качения и дорожки качения выполнены в форме усеченных конусов, является ключом к их функциональности. Оси всех конических поверхностей пересекаются в одной точке на оси подшипника, что обеспечивает истинное качение без проскальзывания. Благодаря наклону роликов относительно оси, любая радиальная нагрузка, приложенная к подшипнику, индуцирует в нем осевую составляющую. Это позволяет узлу эффективно воспринимать и передавать нагрузки обоих типов одновременно. Именно эта способность делает их незаменимыми в ступицах колес, редукторах и множестве других механизмов, где комбинированные нагрузки являются нормой. Если вы планируете купить подшипники роликовые конические в Москве, глубокое понимание их принципа действия и особенностей монтажа — залог долгой и безаварийной работы вашего оборудования.

Анатомия и конструкция: Разборный узел высокой точности

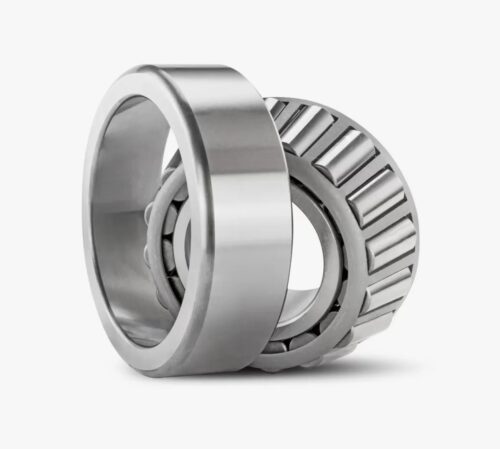

В отличие от большинства других подшипников, конический роликоподшипник является разборным. Он состоит из четырех основных, отдельно поставляемых и монтируемых компонентов:

1. Внутреннее кольцо с комплектом роликов (Конус): Этот узел включает в себя внутреннее кольцо (называемое «конус») и зафиксированные в сепараторе конические ролики. Он монтируется непосредственно на вал.

2. Наружное кольцо (Чаша): Представляет собой наружное кольцо с конической дорожкой качения (называемое «чаша»), которое запрессовывается в корпус узла.

3. Конические ролики: Тела качения, которые передают нагрузку между конусом и чашей.

4. Сепаратор: Удерживает ролики на заданном расстоянии и направляет их движение.

Разборная конструкция является огромным преимуществом при монтаже, так как позволяет устанавливать внутреннее и наружное кольца независимо друг от друга, что значительно упрощает сборку сложных узлов, таких как коробки передач или ступицы. Ключевым параметром, определяющим характеристики подшипника, является угол контакта (α) — угол, образованный образующей наружной дорожки качения. Чем больше этот угол, тем большую осевую нагрузку способен выдержать подшипник в сравнении с радиальной.

Конический роликоподшипник почти никогда не работает в одиночку. Его конструкция такова, что он должен устанавливаться парно, зеркально друг к другу, чтобы создать жесткую и стабильную систему, способную воспринимать осевые нагрузки в обоих направлениях.

Схемы установки и регулировка: Искусство создания жесткого узла

Поскольку одиночный конический подшипник воспринимает осевую нагрузку лишь в одном направлении, для фиксации вала их всегда устанавливают парами. Существует две основные схемы установки, выбор между которыми диктуется требованиями к жесткости узла и условиям эксплуатации.

Регулировка зазора/преднатяга: Это самый ответственный этап монтажа. В отличие от радиальных подшипников, где зазор задан на заводе, в конических подшипниках осевой зазор (люфт) или преднатяг (предварительное натяжение) устанавливается при сборке узла.

• Осевой зазор необходим в узлах, где возможен значительный нагрев, чтобы компенсировать тепловое расширение деталей.

• Преднатяг создается в узлах, требующих высокой жесткости и точности вращения (например, шпиндели станков, главные пары редукторов). Он полностью устраняет люфты и повышает долговечность подшипника при правильной установке.
  Регулировка производится либо затягиванием специальной гайки на валу, либо подбором калибровочных прокладок до достижения требуемого момента проворачивания вала.

Сферы применения и ассортимент компании «РезиноМир»

Благодаря своей уникальной способности выдерживать тяжелые комбинированные нагрузки, конические роликоподшипники стали неотъемлемой частью самых ответственных механизмов. Если вы хотите купить подшипники роликовые конические в Москве, скорее всего, ваше оборудование относится к одной из следующих категорий:

• Автомобилестроение: Ступицы колес легковых и грузовых автомобилей (абсолютный лидер по применению), дифференциалы, коробки передач, рулевые колонки.

• Тяжелое машиностроение: Опоры валков прокатных станов, редукторы карьерных экскаваторов, буровые установки.

• Сельскохозяйственная техника: Редукторы, ступицы колес тракторов и комбайнов, бороны.

• Станкостроение: Шпиндельные узлы токарных и фрезерных станков, опоры коробок скоростей.

Компания «РезиноМир» предлагает со своего склада в Москве широчайший ассортимент конических роликоподшипников как метрической (серии 302хх, 303хх, 322хх и т.д.), так и дюймовой серии, которая широко используется в импортной технике. Мы поставляем продукцию от ведущих производителей, что гарантирует высокое качество стали, точность изготовления и долгий срок службы. Наши технические специалисты готовы предоставить исчерпывающую консультацию, помочь с подбором подшипника по размерам или маркировке, а также дать рекомендации по его правильной установке и регулировке.

Часто задаваемые вопросы

Вопрос: Почему конические подшипники часто продаются раздельно — конус и чаша?
Ответ: Это связано с их разборной конструкцией и особенностями сборки. На конвейерном производстве или при сложном ремонте часто удобнее сначала запрессовать все чаши в корпуса, а затем установить валы с уже надетыми на них конусами. Это позволяет оптимизировать сборочный процесс.

Вопрос: Что такое преднатяг и почему он так важен?
Ответ: Преднатяг — это создание в подшипниковом узле начального осевого усилия, которое полностью выбирает все зазоры. Правильно созданный преднатяг увеличивает жесткость узла, повышает точность вращения и может значительно продлить срок службы подшипника. Однако чрезмерный преднатяг приведет к перегреву и быстрому износу.

Вопрос: Можно ли заменить только одну часть подшипника, например, только конус?
Ответ: Настоятельно не рекомендуется. В процессе работы конус и чаша прирабатываются друг к другу. Установка нового конуса в старую, изношенную чашу (или наоборот) приведет к неправильному распределению нагрузки, неравномерному износу и значительному сокращению ресурса всего узла. Менять подшипник следует всегда комплектом.

Вопрос: Чем отличается метрическая серия от дюймовой?
Ответ: Метрическая серия (например, 30205) имеет размеры, кратные миллиметрам, и стандартизирована по ISO. Дюймовая серия (например, LM11949/LM11910) имеет размеры в дюймах и широко распространена в технике американского и британского производства. Они не являются взаимозаменяемыми.

Вопрос: Как правильно подобрать конический подшипник в компании «РезиноМир»?
Ответ: Для точного подбора нам необходима либо маркировка старого подшипника, либо его точные размеры: внутренний диаметр конуса, наружный диаметр чаши и общая ширина узла. Наши специалисты в Москве помогут идентифицировать нужный вам подшипник и предложат оптимальные варианты из наличия.
