Подумайте о триллионах оборотов, которые ежегодно совершают подшипники по всему миру, и о скрытой энергии, утекающей в тепло из-за трения – это миллиарды долларов, теряемые впустую, прежде чем мы даже начнем говорить о неэффективности самих машин. Простые, казалось бы, компоненты, такие как конические роликоподшипники, являются не просто деталями, а краеугольными камнями, позволяющими существовать сложнейшим механическим системам, от промышленных гигантов до аэрокосмических чудес. Встречаясь с необходимостью обеспечения плавного и точного вращения, мы сталкиваемся с фундаментальным выбором, определяющим не только производительность, но и долговечность – выбором между метрической и дюймовой системами стандартизации. Эта дилемма коренится не просто в различных единицах измерения, а в глубоких инженерных решениях, принятых десятилетия назад, которые сформировали глобальный рынок компонентов и, как следствие, сам облик современного машиностроения.

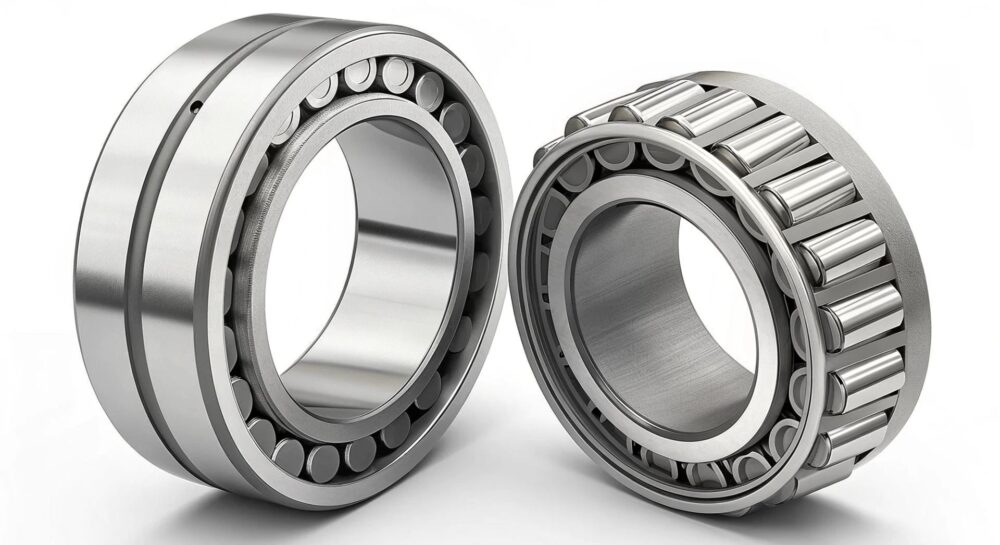

Назначение конических роликоподшипников, как метрических, так и дюймовых серий, остается неизменным: они спроектированы для эффективного восприятия как радиальных, так и осевых нагрузок одновременно, что делает их универсальным решением для множества применений, где другие типы подшипников, такие как радиальные шарикоподшипники, могут оказаться недостаточными. Их конструкция, включающая внутреннее и наружное кольца с коническими дорожками качения и конические ролики между ними, обеспечивает уникальное преимущество: пятно контакта роликов с кольцами смещается по мере нагрузки, распределяя её на большую площадь и снижая удельные давления, что значительно увеличивает срок службы по сравнению с подшипниками, воспринимающими нагрузку только в одной точке или линии. В отличие от подшипников скольжения, где трение возникает между двумя поверхностями, скользящими непосредственно друг по другу, роликоподшипники сводят трение к минимуму за счет использования качения, что кардинально снижает потери энергии и износ. Именно эта способность эффективно управлять силами, действующими в различных направлениях, делает конические подшипники незаменимыми в таких критически важных узлах, как ступицы колес автомобилей, редукторы, прокатные станы и буровое оборудование, где нагрузки часто непредсказуемы и могут меняться в широких пределах.
Различие между метрическими и дюймовыми сериями конических подшипников – это не просто вопрос перевода единиц; это отражение исторических путей развития инженерной мысли и промышленных стандартов в различных регионах мира. Исторически сложилось так, что большинство стран континентальной Европы и многие другие регионы приняли метрическую систему, основанную на метре и килограмме, что привело к разработке подшипников с размерами, выраженными в миллиметрах, и стандартами, такими как ISO. Напротив, Соединенные Штаты и ряд других стран традиционно использовали дюймовую систему, основанную на футе и фунте, что привело к появлению подшипников, размеры которых выражены в дюймах, и стандартов, таких как ABMA (American Bearing Manufacturers Association). Эта дивергенция означает, что внутренние диаметры, наружные диаметры, ширины, а также допуски и посадки, которые являются критически важными параметрами для обеспечения правильной установки и функционирования подшипника, могут значительно отличаться между двумя системами, даже если подшипники визуально кажутся похожими. Неспособность учесть эти тонкие, но существенные различия может привести к неправильной установке, преждевременному износу, повышенным вибрациям и, в конечном итоге, к катастрофическому отказу механизма, что подчеркивает абсолютную необходимость глубокого понимания особенностей каждой серии при проектировании или замене компонентов.
Продукция в наличии и под заказ
У нас вы найдете |
Отправьте вашу заявку
Не нашли нужный товар или нужна консультация? Оставьте заявку, и наш менеджер свяжется с вами для уточнения деталей заказа.
А еще у нас на складе
Инженерный принцип: Правильный выбор подшипника – это баланс между воспринимаемыми нагрузками, требуемой точностью, ожидаемым сроком службы и экономической целесообразностью, где стандартизация играет ключевую роль в обеспечении совместимости и надежности.
Цель данного материала – вооружить инженера-практика исчерпывающей информацией, необходимой для принятия обоснованного решения при выборе между метрическими и дюймовыми коническими подшипниками. Мы углубимся в технические детали, такие как классификация размеров, особенности маркировки, стандарты допусков и посадок, а также рассмотрим влияние материала и тепловой обработки на характеристики подшипников в каждой из систем. Понимание этих аспектов позволит не только избежать дорогостоящих ошибок при проектировании и эксплуатации, но и оптимизировать выбор подшипника для достижения максимальной производительности и надежности в самых сложных условиях. Особое внимание будет уделено практическим аспектам, основанным на многолетнем опыте работы с этими компонентами, включая типичные сценарии отказов и методы их диагностики, чтобы предоставить действительно ценный ресурс для инженеров, стремящихся к совершенству в своих разработках.
Декодирование элемента качения: Основы конических подшипников
Прежде чем углубляться в специфику метрических конических подшипников, важно заложить прочный фундамент, понимая их основные компоненты и фундаментальные различия между типами тел качения. Каждый конический подшипник, будь то метрический или дюймовый, состоит из четырех основных элементов: внутреннего кольца (inner race), наружного кольца (outer race), тел качения (rolling elements) и сепаратора (cage). Внутреннее кольцо, как правило, имеет два реборда, а наружное — один, причем дорожка качения на каждом кольце образует усеченный конус. Тела качения, в данном случае конические ролики, располагаются между дорожками качения внутренних и наружных колец. Сепаратор, изготовленный из стали, латуни или полимерных материалов, удерживает ролики в фиксированном положении, предотвращая их трение друг о друга и обеспечивая равномерное распределение нагрузки.
Ключевое различие между шариковыми подшипниками и роликовыми подшипниками заключается в геометрии контакта между телами качения и дорожками качения. В шариковых подшипниках контакт происходит в одной точке, что приводит к высокой скорости вращения, но ограничивает грузоподъемность, так как нагрузка распределяется по очень небольшой площади. В отличие от этого, роликовые подшипники, включая конические, обеспечивают линейный контакт между роликами и дорожками качения. Этот линейный контакт значительно увеличивает площадь контакта, что, в свою очередь, приводит к более высокой грузоподъемности. Для высоконагруженных применений, таких как редукторы, где осевые и радиальные нагрузки значительны, выбор цилиндрического роликоподшипника над шариковым подшипником с глубокими дорожками качения является очевидным решением, основанным на моем многолетнем опыте проектирования. Я неоднократно сталкивался с ситуациями, когда шариковые подшипники, несмотря на их универсальность, достигали предела своей грузоподъемности при эксплуатации в условиях экстремальных нагрузок, приводя к преждевременному износу и отказам, тогда как роликовые подшипники справлялись с задачей без каких-либо проблем, демонстрируя исключительную долговечность и надежность.
Физическая основа такого различия в грузоподъемности кроется в напряжениях по Герцу (Hertzian contact stress). Когда нагрузка прикладывается к шариковому подшипнику, она концентрируется в одной точке, вызывая высокие локальные напряжения. По мере увеличения нагрузки эти напряжения могут превысить предел упругости материала, приводя к пластической деформации и, в конечном итоге, к разрушению. Конические ролики, благодаря своей форме и линейному контакту, распределяют нагрузку по большей площади. Это снижает пиковые значения напряжений по Герцу, позволяя подшипнику выдерживать значительно более высокие нагрузки без деформации или износа. Именно это свойство делает конические роликовые подшипники идеальным выбором для приложений, где требуется сочетание высокой грузоподъемности и способности выдерживать комбинированные радиальные и осевые нагрузки, которые естественным образом возникают в конической конструкции. Я всегда учитываю этот фундаментальный принцип при выборе подшипников для критически важных узлов.
| Атрибут | Шариковые подшипники (Ball Bearings) | Роликовые подшипники (Roller Bearings) |
|---|---|---|
| Геометрия контакта | Точечный контакт (Point contact) | Линейный контакт (Line contact) |
| Основная грузоподъемность | Ограничена (Limited) | Высокая (High) |
| Скоростной режим | Высокий (High) | Средний/Низкий (Medium/Low) |
| Допуск на перекос | Высокий (High) | Низкий (Low) |
Основной компромисс при выборе между шариковыми и роликовыми подшипниками заключается в грузоподъемности по сравнению со скоростью вращения. Роликовые подшипники выигрывают в грузоподъемности за счет линейного контакта, но это, как правило, ограничивает их максимальную скорость вращения по сравнению с шариковыми подшипниками, где точечный контакт допускает более высокие скорости.
Дюймовые конические подшипники: Особенности, маркировка и применение
В инженерной практике выбор между метрическими и дюймовыми сериями конических подшипников является нетривиальной задачей, требующей глубокого понимания их характеристик и областей применения. Дюймовые конические подшипники, несмотря на доминирование метрических стандартов в современном машиностроении, продолжают занимать свою нишу благодаря уникальным преимуществам, особенно в отраслях, где исторически преобладали английские и американские стандарты.
Характеристики и преимущества дюймовых конических подшипников (серии HH, LL, EE и т.д.)
Дюймовые конические подшипники, часто встречающиеся в сериях, обозначаемых буквами вроде HH, LL, EE, предлагают ряд специфических преимуществ. Они часто проектируются с учетом повышенной радиальной и осевой нагрузки, что достигается за счет особой геометрии конических роликов и дорожек качения. Серии LL, например, могут характеризоваться увеличенной длиной ролика для лучшего распределения нагрузки, тогда как серии EE могут иметь оптимизированную контактную поверхность для снижения напряжений. Исторически, эти серии разрабатывались для применения в тяжелой промышленности, железнодорожном транспорте и горнодобывающем оборудовании, где надежность под нагрузкой и долговечность являются первостепенными. Их конструкция часто позволяет выдерживать значительные ударные нагрузки и вибрации, что делает их предпочтительным выбором в сложных условиях эксплуатации.
Системы маркировки и номенклатуры в дюймовой системе (примеры обозначений)
Маркировка дюймовых конических подшипников отличается от метрической системы. Вместо привычных числовых кодов, она часто включает буквенно-цифровые обозначения, отражающие серию, размеры и модификации. Например, обозначение может начинаться с префикса, указывающего на серию (HH, LL, EE), за которым следует код, определяющий внутренний диаметр (часто в дюймах или долях дюйма), а затем суффикс, указывающий на конструктивные особенности или тип сепаратора. Примером может служить обозначение типа «HH222044», где «HH» указывает на серию, а последующие цифры — на конкретные размеры и конструкцию, соответствующие определенному стандарту. Понимание этой номенклатуры требует обращения к специализированным каталогам производителя, так как нет единой унифицированной системы, как в метрических подшипниках.
Типичные области применения дюймовых конических подшипников
Дюймовые конические подшипники находят применение в тех областях, где американские или британские стандарты оборудования остаются преобладающими. Это включает сельскохозяйственную технику, станки американского производства, трансмиссии автомобилей и грузовиков, а также промышленное оборудование, произведенное до широкого распространения метрических стандартов. Их способность работать при высоких нагрузках и в условиях переменных направлений осевой нагрузки делает их незаменимыми в редукторах, ведущих мостах и других силовых передачах.
Сравнение с метрическими аналогами: когда выбор дюймовых серий оправдан
Сравнение дюймовых и метрических конических подшипников выявляет ключевые различия в их проектировании и назначении. Хотя метрические подшипники, как правило, более доступны и унифицированы в современном мире, дюймовые серии предлагают специфические преимущества, когда речь идет о приложениях, спроектированных под дюймовые стандарты. Замена дюймового подшипника на метрический аналог может быть сопряжена с трудностями в подборе точных размеров, допусков и, что наиболее важно, несущей способности. В случаях, когда требуется максимальная надежность под специфическими нагрузками, для которых была оптимизирована дюймовая серия, или при необходимости сохранения оригинальной конструкции оборудования, выбор дюймовых подшипников остается оправданным.
Расчет долговечности подшипников: L₁₀ и его модификаторы
Расчет ожидаемого срока службы подшипника является одним из наиболее критических этапов проектирования. Основной метрикой является L₁₀, которая представляет собой статистическую оценку динамической нагрузки (C), при которой 90% подшипников в идентичной группе достигнут или превысят расчетный ресурс. Эталонная долговечность L₁₀ обычно выражается в миллионах оборотов и рассчитывается по формуле:
L₁₀ = (C / P) ^ k
где:
- L₁₀ — базовая долговечность в миллионах оборотов.
- C — динамическая нагрузка подшипника (единицы силы).
- P — эквивалентная динамическая нагрузка, действующая на подшипник (единицы силы).
- k — коэффициент, который равен 3 для шариковых подшипников и 10/3 (примерно 3.33) для роликовых подшипников, включая конические.
Важно понимать, что L₁₀ — это не гарантия, а вероятностный показатель. Не все подшипники выйдут из строя ровно после L₁₀ циклов; некоторые прослужат дольше, другие — меньше.
Ключевой аспект: Долговечность подшипника — это статистическая величина. L₁₀ означает, что 90% подшипников в аналогичных условиях должны проработать не менее этого ресурса.
Фактическая долговечность может значительно отличаться от расчетной L₁₀ из-за множества факторов. Для достижения точных результатов необходимо применять корректирующие коэффициенты, учитывающие условия эксплуатации. К ним относятся:
- Коэффициент надежности (u): Если требуется более высокая вероятность безотказной работы (например, 95% или 99%), используется коэффициент надежности, увеличивающий расчетную нагрузку P.
- Коэффициент вязкости смазочного материала (κ): Этот коэффициент учитывает влияние вязкости смазки на образование масляной пленки между трущимися поверхностями. Недостаточная вязкость приводит к повышенному износу.
- Коэффициент условий эксплуатации (α₁): Оценивает влияние чистоты, вибраций, температуры и других факторов окружающей среды.
- Коэффициент материалов и обработки поверхности (α₂): Учитывает качество материалов и технологию изготовления подшипника.
- Коэффициент типа нагрузки (υ): Корректирует расчет при наличии ударных или вибрационных нагрузок.
Статическая грузоподъемность (C₀), в свою очередь, характеризует способность подшипника выдерживать статическую нагрузку без чрезмерной остаточной деформации. Она особенно важна, когда подшипник находится в состоянии покоя или вращается на низких скоростях под значительной нагрузкой. При расчете эквивалентной нагрузки P, статическая грузоподъемность (C₀) также учитывается, особенно когда динамическая нагрузка P меньше определенного порога по отношению к C₀.
Тщательное применение этих расчетов и корректирующих факторов, а не простое использование значений из каталога, является залогом обеспечения требуемого срока службы и надежности подшипниковых узлов в сложных условиях эксплуатации. Я лично сталкивался с ситуациями, когда неполный учет этих параметров приводил к преждевременному выходу из строя ответственных узлов, требуя последующих дорогостоящих ремонтов.
Выбор и применение метрических и дюймовых серий конических подшипников: финальный аккорд
Выбор между метрическими и дюймовыми сериями конических подшипников – это не просто вопрос единиц измерения, а комплексное решение, основанное на множестве эксплуатационных факторов. Глубокое понимание этих факторов, подкрепленное реальным опытом, является ключом к обеспечению долговечности и надежности любого механизма. Нагрузки, как радиальные, так и осевые, являются, пожалуй, наиболее очевидным критерием. Конические подшипники, по своей природе, отлично справляются с комбинированными нагрузками, но именно величина и направление этих нагрузок будут диктовать необходимый размер и серию подшипника. Скорость вращения также играет критическую роль; более высокие скорости требуют более тщательного подбора смазки и могут ограничивать выбор определенных серий из-за тепловыделения. Условия эксплуатации – это обширное поле, включающее в себя температуру окружающей среды, наличие загрязнений, вибрации и влажности. Экстремальные температуры или абразивная среда могут потребовать специальных материалов, уплотнений или систем смазки, что, в свою очередь, может повлиять на доступность как метрических, так и дюймовых вариантов. Доступность – прагматичный, но крайне важный фактор. В некоторых регионах или для старого оборудования поиск специфических дюймовых подшипников может быть затруднен, в то время как метрические стандарты, часто связанные с европейскими и азиатскими производителями, могут быть более распространены.
Смазка – это кровь подшипника, и ее правильный выбор и своевременное пополнение имеют решающее значение для предотвращения преждевременного износа. Недостаточная смазка приводит к трению, перегреву и, как следствие, к усталостному выкрашиванию (spalling) поверхностей качения. Чрезмерная смазка, особенно в закрытых корпусах, может создавать избыточное давление и препятствовать вращению, также вызывая перегрев. Выбор между пластичной смазкой и жидким маслом зависит от скорости, рабочей температуры и требований к уплотнению. Пластичные смазки обеспечивают длительный срок службы и хорошее уплотнение, но могут быть менее эффективны при высоких скоростях и температурах. Жидкие масла лучше отводят тепло и обеспечивают более низкий коэффициент трения при высоких скоростях, но требуют более сложных систем подачи и могут хуже удерживаться в узле.
| Аспект | Пластичная смазка (Грес) | Жидкое масло |
|---|---|---|
| Применение скорости | Низкие и средние скорости | Средние и высокие скорости |
| Диапазон температур | Широкий, но может быть ограничена верхней границей базового масла | Обычно более высокий верхний температурный предел |
| Уплотнительные свойства | Отличные, заполняет полость | Ограниченные, требует дополнительных уплотнений |
| Интервал обслуживания | Длительный, зависит от типа смазки и условий | Требует регулярной замены или циркуляции |
Монтаж подшипника – это этап, где теория встречается с практикой, и малейшая ошибка может привести к катастрофическим последствиям. Правильная посадка внутренних и наружных колец на вал и в корпус критически важна. Слишком тугая посадка на валу может вызвать деформацию внутреннего кольца, а слишком свободная – проскальзывание, ведущее к фреттинг-коррозии (износу от микровибраций). Аналогично, посадка в корпус должна обеспечивать необходимую степень зазора или натяга. Осевая регулировка также имеет первостепенное значение; неправильная предварительная нагрузка (или ее отсутствие) может привести либо к преждевременному износу из-за недостаточной жесткости, либо к перегреву и снижению срока службы из-за избыточного давления. Использование инструментов для монтажа и соблюдение инструкций производителя, особенно при монтаже с натягом (с использованием нагрева или гидравлики), минимизирует риск повреждения.
Анализ отказов – это не признание поражения, а бесценный источник данных для улучшения будущих конструкций. Усталостное выкрашивание на дорожках качения и телах качения обычно указывает на то, что подшипник отработал свой расчетный ресурс или был подвергнут нагрузкам, превышающим его возможности. Фреттинг-коррозия, проявляющаяся в виде мелкодисперсного порошка и износа на посадочных поверхностях, часто является следствием недостаточного предварительного натяга или вибрации во время транспортировки или простоя. Абразивный износ, характеризующийся царапинами и шероховатостью на поверхностях, почти всегда связан с проникновением внешней грязи или пыли из-за некачественных уплотнений или несоблюдения чистоты при монтаже. Изучение характера износа, в сочетании с анализом смазочного материала и условий эксплуатации, позволяет выявить первопричину отказа и принять корректирующие меры.
Важность соответствия стандартам – будь то метрические стандарты ISO или американские стандарты ANSI/ABMA – не может быть переоценена. Эти стандарты гарантируют взаимозаменяемость и предсказуемость характеристик подшипников от разных производителей. Однако, даже в рамках одного стандарта, производитель имеет значение. Репутация, производственные процессы и контроль качества у именитых производителей, таких как SKF, FAG, Timken, NSK, обеспечивают более высокую вероятность получения подшипника, соответствующего заявленным характеристикам. Замена подшипника на аналог от менее известного производителя без тщательной проверки спецификаций может привести к снижению производительности и срока службы всего узла.
Истинная мудрость в инженерии проявляется не в выборе между двумя технически исправными вариантами, а в глубоком понимании того, как каждый выбор влияет на долгосрочную надежность и экономическую эффективность всей системы.
Часто задаваемые вопросы
Вопрос: В каких случаях предпочтительнее использовать метрические конические подшипники, а в каких – дюймовые?
Ответ: Метрические подшипники часто являются стандартом для оборудования, разработанного в Европе и Азии, и могут быть более доступны на этих рынках. Дюймовые подшипники традиционно используются в американском оборудовании и могут быть предпочтительны для поддержания старых машин или при работе с американскими поставщиками компонентов.
Вопрос: Может ли неправильный выбор смазки привести к фреттинг-коррозии?
Ответ: Сама по себе фреттинг-коррозия вызвана микроперемещениями между посадочными поверхностями из-за недостаточной преднагрузки или вибрации. Однако, неправильная смазка может усугубить проблему, не обеспечивая достаточного защитного слоя или приводя к чрезмерному нагреву, что снижает жесткость посадки.
Вопрос: Что такое «предварительная нагрузка» и почему она важна для конических подшипников?
Ответ: Предварительная нагрузка – это осевое усилие, прикладываемое к подшипнику перед началом работы, которое обеспечивает постоянный контакт между телами качения и дорожками. Для конических подшипников она критически важна для обеспечения правильного распределения нагрузки, жесткости узла и предотвращения вибраций и преждевременного износа.
Вопрос: Как определить, что подшипник подвергается абразивному износу?
Ответ: Признаками абразивного износа являются появление царапин, борозд и шероховатости на поверхностях качения и кольцах, а также наличие мелкого абразивного порошка в смазке. Это обычно указывает на проникновение загрязняющих частиц в подшипник.
Вопрос: Стоит ли экономить на производителе при выборе конического подшипника?
Ответ: Никогда не стоит экономить на качестве подшипника, особенно если речь идет о критически важных узлах. Использование подшипников от известных производителей с хорошей репутацией, даже если они немного дороже, обычно окупается увеличенным сроком службы, снижением риска отказов и более высокой общей эффективностью оборудования.
Отказ от ответственности
Настоящая статья предназначена для предоставления общей информации и рекомендаций, основанных на опыте и знаниях в области проектирования и эксплуатации подшипников. Информация, представленная здесь, не является исчерпывающей и не может заменить профессиональную консультацию инженера-проектировщика или производителя оборудования. Автор и издатель не несут ответственности за любые убытки или ущерб, возникшие в результате использования или неприменения информации, содержащейся в данном материале. Перед принятием каких-либо решений, связанных с выбором, установкой или эксплуатацией подшипников, настоятельно рекомендуется проконсультироваться со специалистами и ознакомиться с технической документацией производителя.
