Фитинги для РВД

Гидравлическая система — это сложный организм, где каждый компонент выполняет свою незаменимую функцию. И если рукав высокого давления (РВД) можно назвать артерией этой системы, то фитинг — это сердце клапана, критически важный узел, соединяющий гибкий трубопровод с жесткими элементами машины: насосами, гидрораспределителями, цилиндрами. От правильного выбора и качества этого, на первый взгляд, простого элемента напрямую зависит герметичность, надежность и, в конечном счете, безопасность всей системы. Неверно подобранный фитинг — это не просто риск утечки дорогостоящего масла, это прямая угроза аварии и простоя техники. Компания «РезиноМир» в Москве предлагает не просто продажу фитингов для РВД, а комплексную экспертизу, помогая нашим клиентам сделать безошибочный выбор в огромном мире гидравлических соединений.

Что такое фитинг для РВД и из чего он состоит?

Фитинг для РВД (также известный как наконечник или арматура для рукава) — это соединительный элемент, который устанавливается на конец гидравлического шланга методом обжима для обеспечения его герметичного и надежного подключения к другим компонентам гидросистемы.

Несмотря на огромное разнообразие, любой фитинг для РВД состоит из трех основных частей:

• Ниппель: Это та часть, которая непосредственно соединяется с ответным портом оборудования. Именно ее геометрия, тип и размер резьбы определяют стандарт фитинга (например, DKM, BSP, JIC).

• Хвостовик: Эта часть фитинга вставляется внутрь рукава. Ее конструкция (часто в виде «ёлочки» или ступенчатая) обеспечивает надежную фиксацию и правильное распределение потока жидкости.

• Обжимная муфта (стакан): Это отдельный элемент, который надевается на рукав поверх хвостовика. В процессе опрессовки на специальном станке муфта деформируется, обжимая рукав и намертво фиксируя фитинг на нем, создавая монолитное соединение.

Понимание этой базовой конструкции позволяет осознанно подходить к выбору и оценке качества соединительной арматуры.

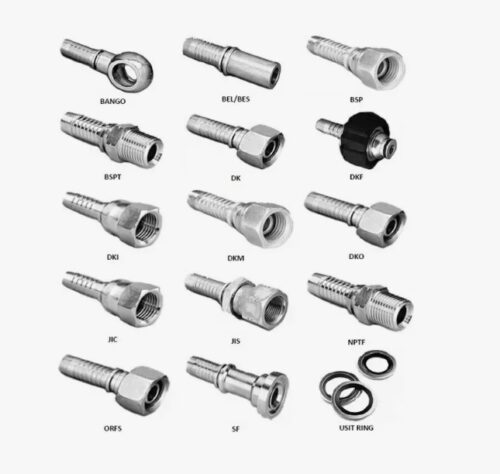

Классификация фитингов: разбираемся в стандартах

Мир гидравлических фитингов на первый взгляд кажется хаотичным. Существует множество стандартов, разработанных в разных странах и для разных отраслей. Однако всю эту номенклатуру можно условно разделить на несколько больших групп по типу уплотнения и географическому происхождению. Эксперты компании «РезиноМир» помогут вам сориентироваться в этом многообразии.

Метрические стандарты (DIN, ГОСТ)

Это самая распространенная группа фитингов на европейской, в том числе и российской, спецтехнике и промышленном оборудовании. Основой стандарта является метрическая резьба и уплотнение по внутреннему конусу в 24°.

• DKL / DKM (DIN 2353): Самый популярный тип. DKL (легкая серия) и DKS (тяжелая серия) различаются толщиной стенок и рассчитаны на разное давление. Уплотнение происходит за счет контакта конуса фитинга и ответной части.

• DKOL / DKOS: Аналогичны предыдущим, но с уплотнительным резиновым кольцом в канавке на конусе ниппеля. Это обеспечивает более надежную герметизацию, особенно в условиях вибраций. «O» в названии как раз и означает «O-Ring» (уплотнительное кольцо).

Дюймовые стандарты

Эта группа преобладает на технике американского, британского, а также японского и корейского производства.

• BSP (British Standard Pipe): Британский стандарт с трубной цилиндрической резьбой. Уплотнение происходит по внутреннему конусу 60°. Часто встречается на сельскохозяйственной и строительной технике европейских брендов, ориентированных на мировой рынок.

• JIC (Joint Industrial Counsil): Американский стандарт, также известный как SAE J514. Имеет дюймовую резьбу UNF и уплотнение по наружному конусу 74° (встречается и обозначение 37° на сторону). Очень популярен на технике Caterpillar, John Deere, Case.

• ORFS (O-Ring Face Seal): Один из самых надежных стандартов, разработанный для систем с высоким давлением и сильными вибрациями. Уплотнение происходит не по конусу, а по торцевой поверхности с помощью уплотнительного кольца. Гарантирует практически «нулевую утечку».

• NPTF (National Pipe Taper Fuel): Американский стандарт с конической резьбой. Герметизация достигается за счет сминания витков резьбы при затяжке. Не рекомендуется для многократной сборки-разборки.

Совет от инженера «РезиноМир»: «Если вы не уверены в стандарте фитинга на вашей технике, никогда не пытайтесь соединить их «силой». Несовпадение угла конуса всего в несколько градусов (например, попытка соединить BSP 60° и JIC 74°) приведет к точечному контакту, деформации металла и неминуемой утечке под давлением. Лучше привезите образец к нам в офис в Москве или пришлите качественное фото с размерами — мы идентифицируем стандарт с высокой точностью».

Фланцевые соединения (SAE J518)

Для рукавов больших диаметров и систем со сверхвысоким давлением резьбовые соединения становятся ненадежными. В этом случае применяются фланцы.

• SFL (Code 61): Серия для стандартных и высоких давлений (до 350 бар).

• SFS (Code 62): Усиленная серия для сверхвысоких давлений (до 420 бар).

Фланцы обеспечивают более равномерное прижимное усилие и превосходную вибростойкость.

В таблице ниже приведено сравнение основных стандартов для удобства выбора.

Материалы и покрытия: гарантия долговечности

Надежность фитинга определяется не только его геометрией, но и материалом, из которого он изготовлен.

Углеродистая сталь: Самый распространенный материал. Это может быть автоматная сталь для менее ответственных соединений или легированная конструкционная сталь для фитингов, работающих под высоким давлением.

Антикоррозионное покрытие: Сталь подвержена коррозии, поэтому все качественные фитинги проходят процедуру гальванического цинкования. Белое или желтое цинковое покрытие защищает фитинг от ржавчины и продлевает его срок службы. Компания «РезиноМир» поставляет только фитинги с надежным гальваническим покрытием, устойчивым к агрессивным средам.

Нержавеющая сталь (AISI 316, AISI 304): Это премиальный вариант, необходимый в особых условиях:

• Химическая промышленность: для работы с агрессивными кислотами и щелочами.

• Пищевая и фармацевтическая промышленность: где важна гигиеничность и отсутствие окисления.

• Судостроение: для работы в условиях соленого морского тумана.

Как безошибочно выбрать фитинг: практическое руководство

1. Идентификация стандарта: Используйте штангенциркуль и резьбомер для определения диаметра и шага резьбы. Измерьте угол конуса. Найдите маркировку на старом фитинге или на оборудовании.

2. Определение размера: Размер фитинга привязан к условному проходу (внутреннему диаметру) рукава, на который он устанавливается (например, фитинг DN12 для рукава с внутренним диаметром 12 мм).

3. Выбор конфигурации: Фитинги бывают прямыми (0°), угловыми (45° или 90°), что позволяет удобно прокладывать гидравлические линии в ограниченном пространстве.

Если у вас возникают трудности на любом из этих этапов, лучшее решение — обратиться к профессионалам. Наш склад в Москве располагает огромным ассортиментом фитингов, а наши специалисты обладают опытом для идентификации даже самых редких соединений.

Часто задаваемые вопросы (FAQ)

Можно ли использовать фитинг повторно после демонтажа со старого рукава?

Категорически нет. В процессе обжима муфта и хвостовик фитинга необратимо деформируются, «врастая» в структуру рукава. Повторная установка такого фитинга не обеспечит герметичности и может привести к его срыву под давлением. Фитинг — это одноразовый компонент.

Что означает маркировка «12L» или «20S» на гайке фитинга DIN?

Это обозначение размера и серии. «12» — это наружный диаметр трубы, для которой предназначен фитинг (в мм). «L» (Light) — легкая серия, «S» (Schwer) — тяжелая, усиленная серия для более высоких давлений.

Почему новый фитинг течет после установки?

Наиболее частые причины: неправильная затяжка (слишком слабая или чрезмерная, что приводит к деформации конуса), попадание грязи на уплотняющие поверхности, царапина на конусе или повреждение уплотнительного кольца (для ORFS, DKOL).

В чем разница между обжимной муфтой для рукавов 1SN и 2SN?

Муфты могут отличаться по длине и внутреннему диаметру, так как рукав 2SN имеет две стальные оплетки и, соответственно, больший наружный диаметр, чем рукав 1SN с одной оплеткой. Использование неподходящей муфты приведет к некачественному обжиму.

Выбор правильного фитинга — это залог долгой и безаварийной работы вашего оборудования. Доверяйте эту задачу профессионалам. Обратитесь в «РезиноМир», и мы поможем вам найти идеальное соединение для любой гидравлической системы.
