Фитинги JIS и JIC

В глобальной индустрии гидравлики, где оборудование американского, европейского и азиатского производства работает бок о бок, правильная идентификация гидравлических соединений становится не просто рутинной задачей, а настоящим искусством, от которого зависит производительность и безопасность. Среди всего многообразия стандартов особое место занимает пара, способная ввести в заблуждение даже опытного механика — американские фитинги JIC и их японские аналоги JIS. Внешне практически идентичные, они скрывают в себе коварные различия, игнорирование которых неминуемо ведет к утечкам, поломкам и дорогостоящим простоям. Компания «РезиноМир» в Москве выступает вашим надежным навигатором в этом сложном мире, предоставляя не только качественные компоненты обоих стандартов, но и, что более важно, исчерпывающие знания для их безошибочного выбора.

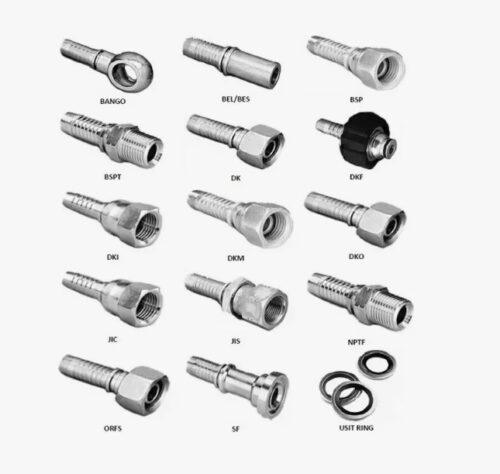

Стандарт JIC: американский прародитель уплотнения 37°

Чтобы понять суть японского стандарта JIS, необходимо сначала досконально разобраться в его американском «предке» — стандарте JIC.

Аббревиатура JIC расшифровывается как Joint Industrial Council (Объединенный Промышленный Совет). Этот стандарт был разработан в США для унификации гидравлических соединений в станкостроении и мобильной технике и сегодня кодифицирован как SAE J514.

Его фундаментальная, узнаваемая черта — это уплотнение по наружному конусу с углом 37° (встречается также обозначение 74°, которое означает полный угол сопряжения двух конусов). Герметичность в таком соединении достигается исключительно за счет плотного контакта «металл-по-металлу» наружного конуса фитинга РВД и внутреннего конуса ответной части (порта или адаптера).

Второй ключевой признак стандарта JIC — это дюймовая унифицированная резьба UNF (Unified National Fine). Это резьба с мелким шагом, которая обеспечивает высокую прочность соединения и устойчивость к самоотвинчиванию при вибрациях.

Фитинги JIC являются стандартом де-факто для подавляющего большинства техники, произведенной в США. Вы гарантированно встретите их на машинах Caterpillar, John Deere, Case, Bobcat и многих других.

Стандарт JIS: японский «близнец» с важным отличием

Японские инженеры, создавая гидравлические системы для своей всемирно известной техники (Komatsu, Hitachi, Kobelco), взяли за основу проверенную и надежную американскую систему уплотнения. Так появился стандарт JIS B8363.

Внешне фитинг JIS выглядит как абсолютная копия JIC: он имеет точно такой же наружный уплотняющий конус 37°. Именно это и является главной причиной путаницы. Механик, видя знакомый конус, может ошибочно предположить, что перед ним JIC.

Однако дьявол, как всегда, кроется в деталях. Главное и критическое отличие стандарта JIS — это резьба. Вместо американской дюймовой резьбы UNF, в фитингах JIS используется трубная цилиндрическая резьба BSPP (G), соответствующая британскому стандарту. В некоторых случаях может встречаться резьба PF, которая также является аналогом BSPP.

Таким образом, два фитинга, имея абсолютно одинаковую уплотняющую часть, обладают совершенно невзаимозаменяемой резьбовой частью.

Предостережение от инженера компании «РезиноМир»: «Самая опасная ситуация, с которой мы сталкиваемся в нашей мастерской в Москве, — это когда механик силой пытается накрутить гайку JIC на штуцер JIS. Из-за очень близкого шага резьбы на некоторых размерах гайка может пойти на один-два витка, создавая иллюзию совместимости. Оператор, решив, что «просто резьба грязная», прилагает чрезмерное усилие, срывает витки и необратимо портит и фитинг, и дорогостоящий порт на гидрораспределителе. Убытки от такой ошибки могут исчисляться десятками тысяч рублей. Запомните: гидравлика не терпит силы. Если соединение не идет от руки, остановитесь и перепроверьте стандарт».

JIC против JIS: наглядное сравнение для безошибочной идентификации

Чтобы окончательно расставить все точки над «i», мы свели все ключевые различия в одну простую таблицу. Сохраните ее, и вы никогда не ошибетесь.

Практическое руководство: как отличить JIC от JIS «в поле»

Имея под рукой штангенциркуль и резьбомеры (метрический и дюймовый), вы сможете со 100% точностью идентифицировать фитинг.

1. Проверьте конус: Первым делом с помощью угломера убедитесь, что уплотняющий конус действительно имеет угол 37°. Если да, то перед вами либо JIC, либо JIS.

2. Измерьте резьбу — это ключ к разгадке:

   • Шаг 1: Диаметр. Штангенциркулем измерьте наружный диаметр резьбы.

   • Шаг 2: Шаг. Возьмите дюймовый резьбомер и попробуйте подобрать шаблон к резьбе. Если шаблон идеально ложится, а количество витков на дюйм соответствует стандарту UNF, — перед вами JIC.

   • Шаг 3: Перепроверка. Если дюймовый шаблон UNF не подходит, возьмите шаблон для трубной резьбы BSP. Если он совпал — перед вами JIS.

3. Изучите маркировку: Часто на гайках или теле фитинга можно найти обозначения, которые помогут в идентификации.

4. Обратитесь к экспертам: Если у вас нет измерительного инструмента или остались сомнения, не рискуйте. Сделайте качественное фото фитинга рядом с линейкой и отправьте его специалистам компании «РезиноМир». Наш многолетний опыт работы с импортной техникой позволяет нам быстро и точно идентифицировать практически любое соединение.

Качество материалов и точность изготовления

Независимо от стандарта, надежность фитинга определяется качеством его производства.

• Материал: Мы поставляем фитинги JIC и JIS, изготовленные из высококачественной углеродистой стали, которая выдерживает высокое давление и многократные циклы сборки-разборки без деформации уплотняющего конуса. Для агрессивных сред доступны фитинги из нержавеющей стали.

• Обработка поверхности: Идеально гладкая и ровная поверхность конуса 37° — это залог герметичности. Любые царапины, заусенцы или следы коррозии на этой поверхности недопустимы.

• Защитное покрытие: Все фитинги имеют гальваническое цинковое покрытие, которое надежно защищает их от ржавчины и обеспечивает легкое скручивание резьбы.

Часто задаваемые вопросы (FAQ)

Почему японские производители используют американский угол конуса, но британскую резьбу?

Это исторически сложившаяся практика. Японская промышленность после Второй мировой войны испытала сильное влияние как американских, так и британских инженерных школ. Конструкция уплотнения 37° была признана очень удачной и надежной, а трубная резьба BSP была широко распространена в станкостроении и судостроении, поэтому произошло такое совмещение двух стандартов.

Можно ли использовать ФУМ-ленту или герметик на резьбе фитингов JIC/JIS?

Нет, это грубая ошибка. В этих стандартах резьба выполняет исключительно крепежную функцию — она прижимает конусы друг к другу. Уплотнение происходит только на поверхности конуса. Нанесение герметика на резьбу не добавит герметичности, но может помешать правильной затяжке, а его частицы, попав в гидросистему, могут повредить дорогостоящие компоненты.

Существует ли переходник (адаптер) с JIC на JIS?

Да, такие адаптеры существуют, и это единственно правильный способ соединить магистрали двух разных стандартов. Компания «РезиноМир» может предложить вам широкий выбор гидравлических адаптеров для решения подобных задач. Попытка соединить JIC и JIS напрямую недопустима.

Где в Москве можно быстро найти нужный фитинг JIC или JIS?

Наш склад в Москве поддерживает широкий ассортимент фитингов обоих стандартов для всех распространенных размеров РВД. Мы понимаем, что простой техники — это прямые убытки, поэтому стараемся выполнять заказы в кратчайшие сроки.

Понимание тонких различий между, казалось бы, одинаковыми стандартами — это признак настоящего профессионализма. Обращаясь в «РезиноМир», вы получаете не просто запчасти, а уверенность в том, что ваша техника будет отремонтирована правильно и надежно.
